3 Inbetriebnahme

Anleitung

Abbildung 3: 3 bis 6
Helios Batteriemodule
einsetzen
Seite 16 von 28
1. Vergewissern, dass der DC Trennschalter des Hyperion auf „off"
steht.
2. Die zwei Schrauben
rechts befestigt ist, lösen und Niederhalter hochklappen.
H
3. Batteriemodule auspacken und einsetzen.

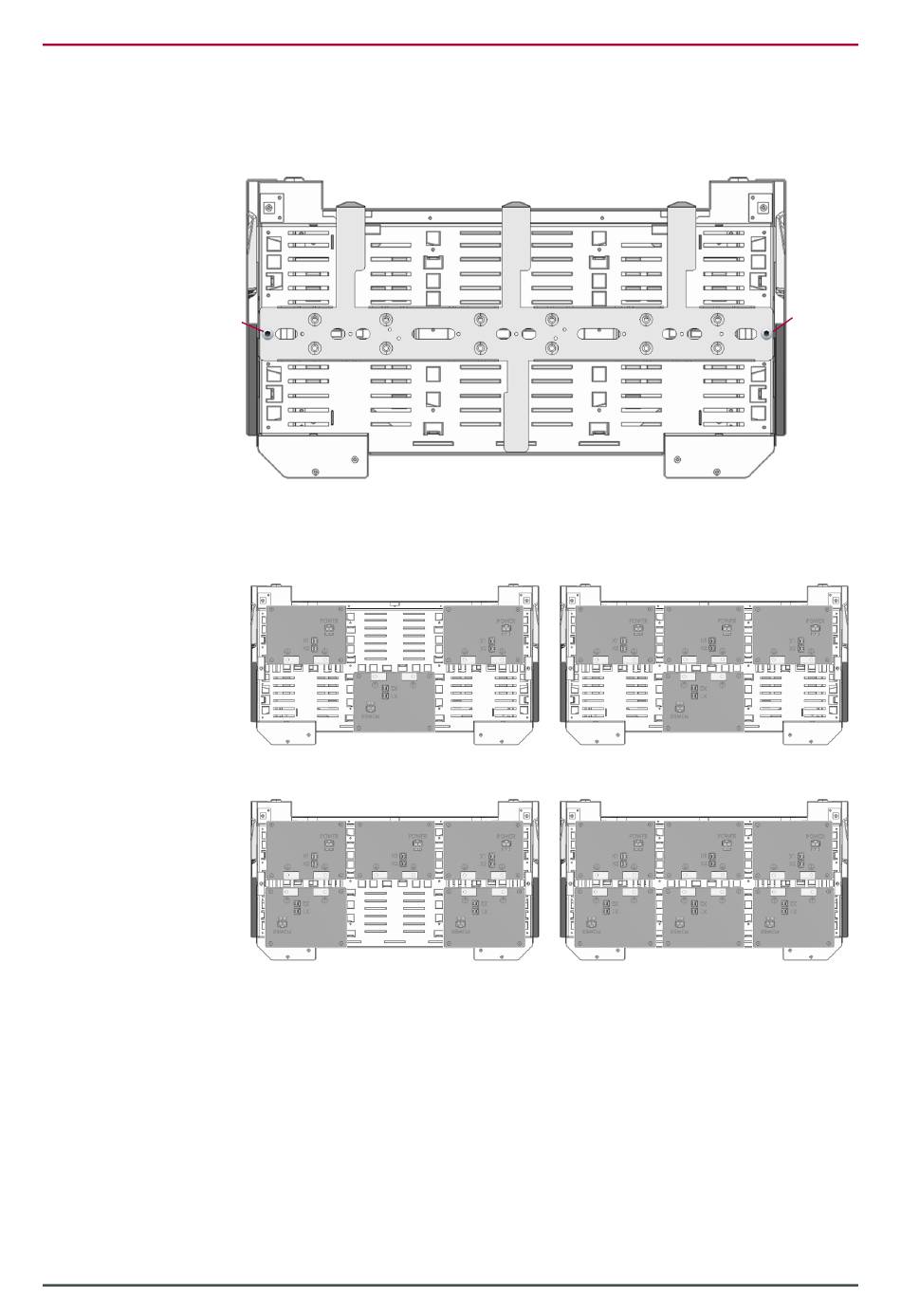

HINWEIS: Für eine bestmögliche Kühlung empfehlen wir die
Batteriemodule wie in Abbildung 3 einzusetzen.
Mit 3 Helios Batteriemodulen
Mit 5 Helios Batteriemodulen
4. Den Niederhalter rechts und links an die Basis des Systemgehäuses
anschrauben.
H und I, mit der der Niederhalter links und
Mit 4 Helios Batteriemodulen
Mit 6 Helios Batteriemodulen
Original Installationsanleitung Hyperion Lithium Ion Energy Storage
