2 Produktbeschreibung
Batteriesystem
Batteriemodul

Betrieb

Lagerung
Seite 12 von 28

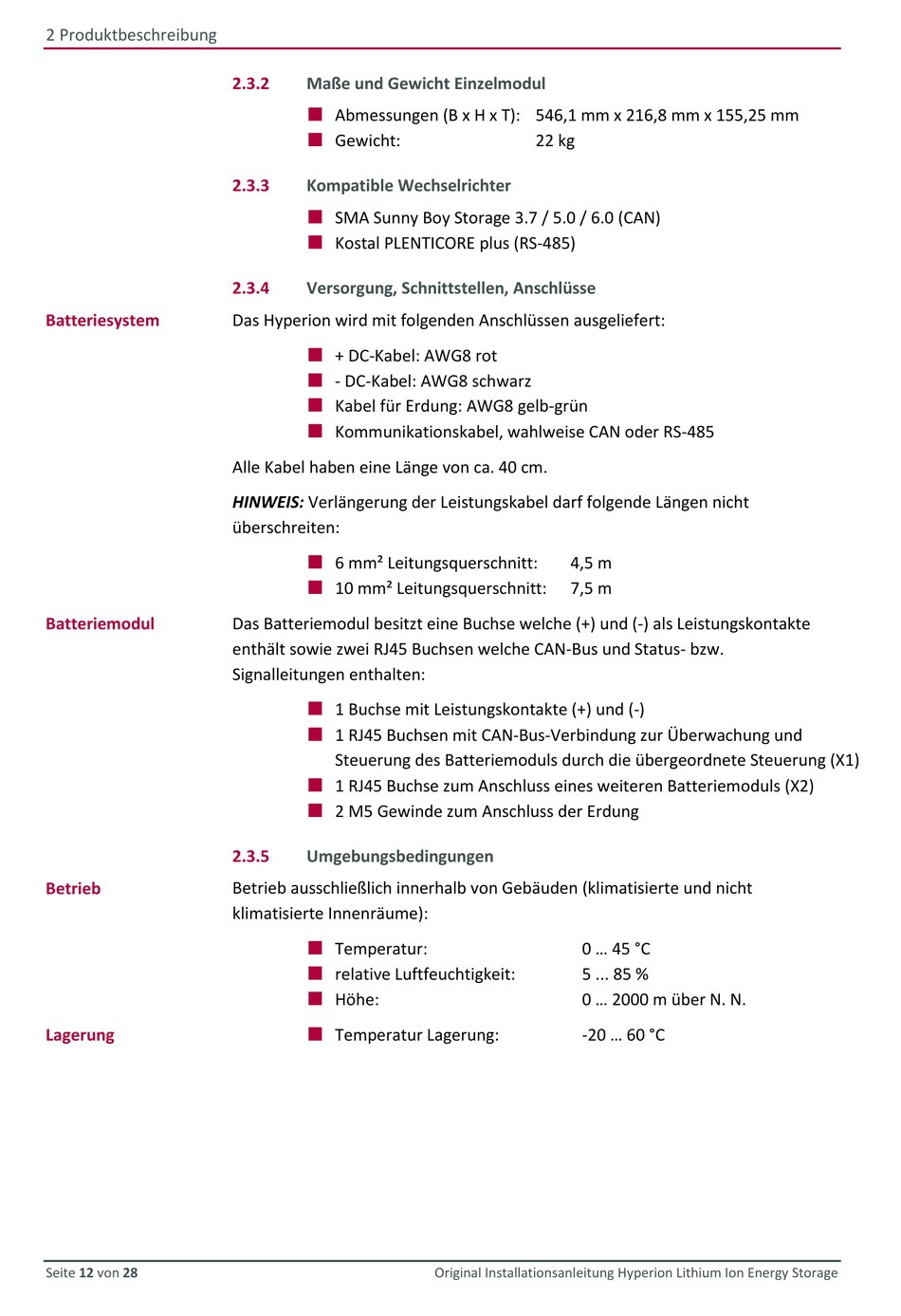

2.3.2 Maße und Gewicht Einzelmodul

Abmessungen (B x H x T): 546,1 mm x 216,8 mm x 155,25 mm

Gewicht:
2.3.3

Kompatible Wechselrichter


SMA Sunny Boy Storage 3.7 / 5.0 / 6.0 (CAN)

Kostal PLENTICORE plus (RS-485)
2.3.4 Versorgung, Schnittstellen, Anschlüsse
Das Hyperion wird mit folgenden Anschlüssen ausgeliefert:

+ DC-Kabel: AWG8 rot

- DC-Kabel: AWG8 schwarz

Kabel für Erdung: AWG8 gelb-grün

Kommunikationskabel, wahlweise CAN oder RS-485
Alle Kabel haben eine Länge von ca. 40 cm.
HINWEIS: Verlängerung der Leistungskabel darf folgende Längen nicht
überschreiten:

6 mm² Leitungsquerschnitt:

10 mm² Leitungsquerschnitt:
Das Batteriemodul besitzt eine Buchse welche (+) und (-) als Leistungskontakte
enthält sowie zwei RJ45 Buchsen welche CAN-Bus und Status- bzw.
Signalleitungen enthalten:

1 Buchse mit Leistungskontakte (+) und (-)

1 RJ45 Buchsen mit CAN-Bus-Verbindung zur Überwachung und
Steuerung des Batteriemoduls durch die übergeordnete Steuerung (X1)

1 RJ45 Buchse zum Anschluss eines weiteren Batteriemoduls (X2)

2 M5 Gewinde zum Anschluss der Erdung
2.3.5

Umgebungsbedingungen

Betrieb ausschließlich innerhalb von Gebäuden (klimatisierte und nicht
klimatisierte Innenräume):

Temperatur:

relative Luftfeuchtigkeit:

Höhe:

Temperatur Lagerung:
22 kg
4,5 m
7,5 m
0 ... 45 °C
5 ... 85 %
0 ... 2000 m über N. N.
-20 ... 60 °C
Original Installationsanleitung Hyperion Lithium Ion Energy Storage
