- Seite 1 GPL Professional 3 G | 5 G Robert Bosch Power Tools GmbH 70538 Stuttgart GERMANY www.bosch-pt.com 1 609 92A 5MH (2020.10) T / 453 1 609 92A 5MH de Originalbetriebsanleitung kk Пайдалану нұсқаулығының түпнұсқасы en Original instructions ro Instrucțiuni originale fr Notice originale bg Оригинална...
-
Seite 2: Inhaltsverzeichnis
244 صفحه ........فارسی 1 609 92A 5MH | (29.10.2020) Bosch Power Tools... - Seite 3 GPL 3 G GPL 5 G Bosch Power Tools 1 609 92A 5MH | (29.10.2020)
- Seite 4 GPL 5 G 1 609 92A 5MH | (29.10.2020) Bosch Power Tools...
- Seite 5 Bosch Power Tools 1 609 92A 5MH | (29.10.2020)
- Seite 6 (10) 1 608 M00 05J (12) (11) BT 150 0 601 096 B00 1 609 92A 5MH | (29.10.2020) Bosch Power Tools...
-
Seite 7: Deutsch
Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. Bosch Power Tools 1 609 92A 5MH | (22.10.2020) -
Seite 8: Produkt- Und Leistungsbeschreibung

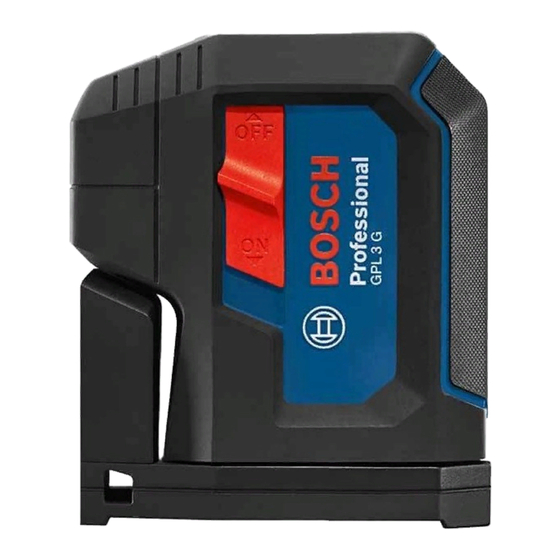

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Austrittsöffnung Laserstrahlung (2) Ein-/Ausschalter (3) magnetische Drehhalterung (4) Stativaufnahme 1/4" (5) Arretierung des Batteriefachdeckels (6) Batteriefachdeckel (7) Magnet 1 609 92A 5MH | (22.10.2020) Bosch Power Tools... -
Seite 9: Technische Daten
< 4 s Betriebstemperatur –10 °C … +45 °C Lagertemperatur –20 °C … +70 °C max. Einsatzhöhe über Bezugshöhe 2000 m relative Luftfeuchte max. 90 % Verschmutzungsgrad entsprechend IEC 61010-1 Laserklasse Lasertyp 500−540 nm, < 1 mW Divergenz 0,8 mrad (Vollwinkel) Stativaufnahme 1/4" Batterien 2 × 1,5 V LR6 (AA) Betriebsdauer 8 h Bosch Power Tools 1 609 92A 5MH | (22.10.2020) -
Seite 10: Batterien Einsetzen/Wechseln
Sind die Batterien leer, blinken die Laserpunkte noch einmal, bevor sich das Messwerk- zeug ausschaltet. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her- stellers und mit gleicher Kapazität. 1 609 92A 5MH | (22.10.2020) Bosch Power Tools... -
Seite 11: Betrieb
Bei Überschreiten der höchstzulässigen Betriebstemperatur von 45 °C erfolgt die Ab- schaltung zum Schutz der Laserdiode. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden. Bosch Power Tools 1 609 92A 5MH | (22.10.2020) -
Seite 12: Genauigkeitsüberprüfung Des Messwerkzeugs
Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbe- ginn die Nivelliergenauigkeit. Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschrei- ten, dann lassen Sie es von einem Bosch-Kundendienst reparieren. 1 609 92A 5MH | (22.10.2020) Bosch Power Tools... - Seite 13 Sie die Punktmitte des Laserstrahls an der gegenüberliegenden Wand B (Punkt Ⅱ). – Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren. Bosch Power Tools 1 609 92A 5MH | (22.10.2020)
- Seite 14 GPL 5 G: Wiederholen Sie den Messvorgang für die beiden seitlichen Laserstrahlen, die entlang der Querachse des Messwerkzeugs verlaufen. Drehen Sie dazu das Messwerk- zeug vor Beginn des Messvorgangs um 90° im bzw. gegen den Uhrzeigersinn. 1 609 92A 5MH | (22.10.2020) Bosch Power Tools...
- Seite 15 – Die Differenz d der beiden markierten Punkte Ⅰ und Ⅲ auf der Decke ergibt die tat- sächliche Abweichung des Messwerkzeugs von der Senkrechten. Die maximale zulässige Abweichung berechnen Sie wie folgt: doppelter Abstand zwischen Boden und Decke × 0,35 mm/m. Bosch Power Tools 1 609 92A 5MH | (22.10.2020)
- Seite 16 Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. 1 609 92A 5MH | (22.10.2020) Bosch Power Tools...
-
Seite 17: Wartung Und Service
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an.
