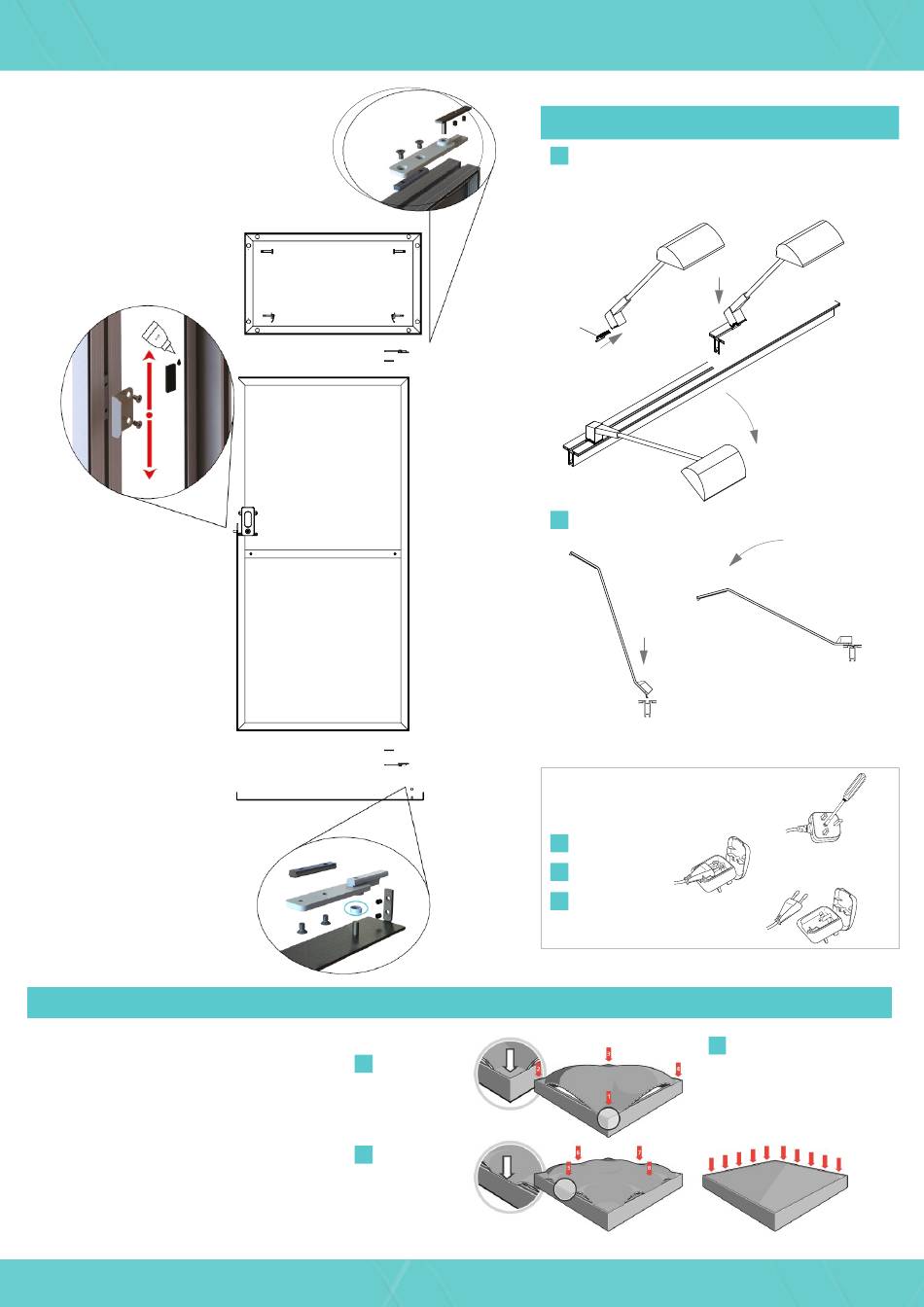

ultimadisplays MODULE-VFF-G3-2-PB Anleitung Zum Aufbau Seite 5

MODULE-VFF-G3-2
2500Hx1050Bx1050Pmm Oberlicht - 545(H)x950(B)mm / Tür - 1930(H)x940(B)mm
Anschlag + Magnet
Den Anschlag mittels der
Leiste (LN118 + Schraube) in
die Nut der angrenzenden
Struktur (Pfosten oder
Rahmen) einführen – dies auf
Höhe des an der Tür
angebrachten Magneten.
Die Magnetkraft kann durch
Höhenverstellung des Anschlags
angepasst werden.
Die bereitgestellte Unterlegscheibe
am Drehzapfen der Schwelle
anbringen, um den Abstand zwischen
Tür und Oberlicht zu verringern.
Großformatige Grafik auf Textil
Das Material ist mit einem Silikonkeder
versehen, der die Montage erleichtert.
Drücken Sie den Keder zunächst in die
Ecken, dann in die Mitten der einzelnen
Rahmenseiten.
T C U D O R P
1
Den Keder in
die Ecken des
Rahmens
drücken
2
Dann den
Keder mittig
an den Kanten
einführen
Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB
Installation der Spotleuchten
A A Spots LED - PS950-1000-LED-BS
LED-FLOOD et LED-STRIP
VLF
B
B Spot LED - LED-EXHIB-ARM-B
Wie wird der UK-Stecker auf
die EU-Version umgerüstet?
1 Schraube lösen
2 Anheben
3 Herausnehmen
3
Ausgehend von den
Mitten hin zu den Ecken
die Grafik vollends
einführen
Anleitung
zum Aufbau
