MODULE-VFF-G3-2 MODULE-VFF-G3-2
2500Hx1050Bx1050Pmm Oberlicht - 545(H)x950(B)mm / Tür - 1930(H)x940(B)mm

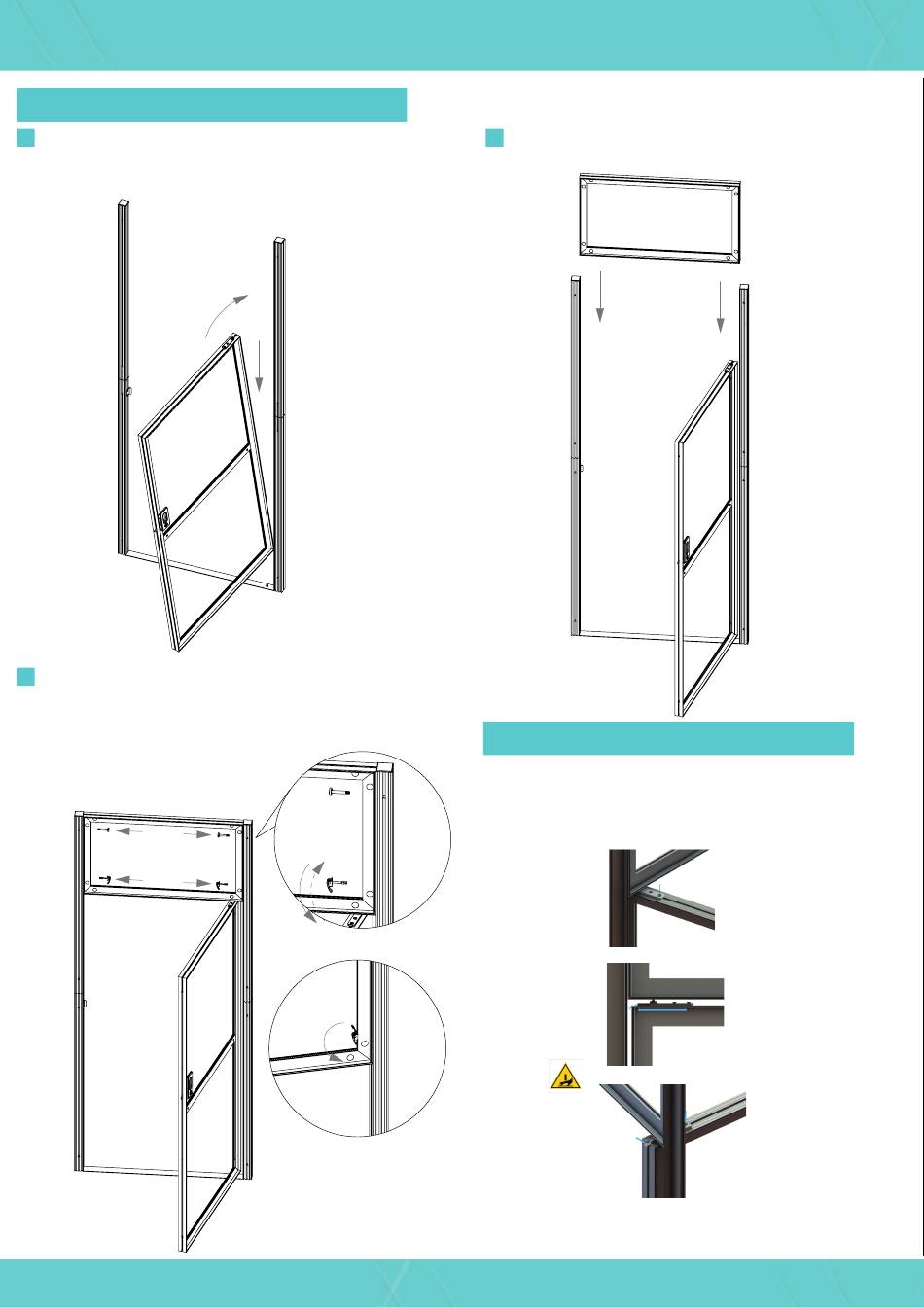

Montageanleitung – Tür
Die Tür auf den unteren Drehzapfen an der Schwelle aufsetzen.
1
Den Anschlag in der gewünschten Höhe am Pfosten gegenüber
dem Drehzapfen anbringen.
Das Oberlicht mit den bereitgestellten Schrauben (ST231) und
3
Hebelverschlüssen (FX268) an den Pfosten befestigen.
(Mit den bereitgestellten Schrauben ST230 kann das Oberlicht direkt
an Vector-Modulen befestigt werden.)
Das Oberlicht einschieben, sodass sein Drehzapfen in
2
die passende Aufnahme an der Tür gleitet.
Einstellung der Tür
Zur Einstellung der Tür kann die Position der oberen
Drehzapfen angepasst werden.
Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB
Anleitung
zum Aufbau
(remove whole door to have access)
