ultimadisplays MODULE-VFF-G3-2-PB Anleitung Zum Aufbau Seite 2
MODULE-VFF-G3-2-PB
2500Hx1050Bx1050Tmm / Oberlicht - 545(H)x950(B)mm / Tür - 1930(H)x940(B)mm

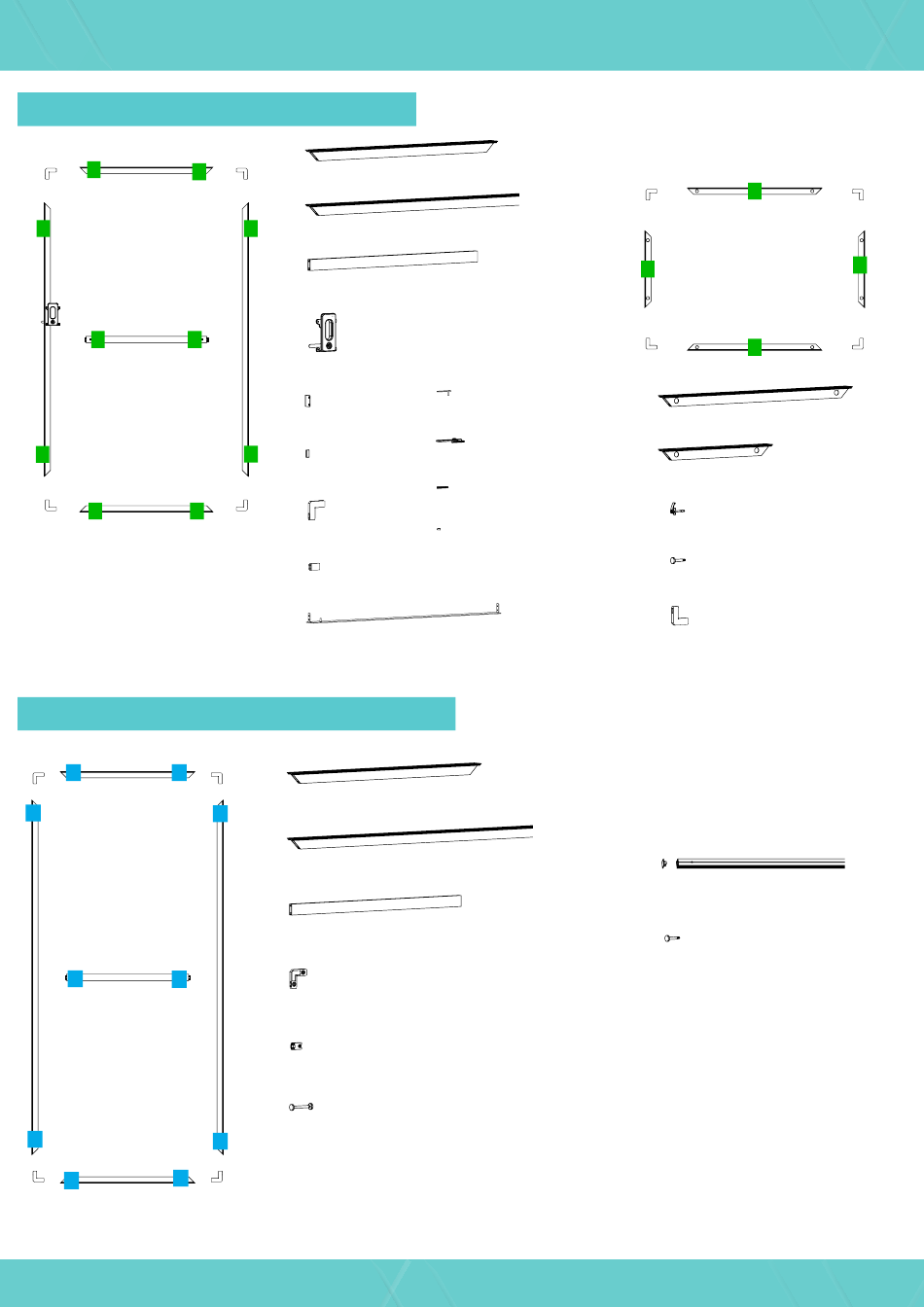

Zusammensetzung des Moduls Tür + Oberlicht
F1
F2
F1
F6
F3
F5
F5
F4
Composition du module C (3ex) + autres éléments
C1
C2
C1
C6
C3
C5
C4
C5
- 2 Profile 940mm
F2
- 2 Profile 1930mm
- 1 Querstrebe 850mm
- 1 Griff mit integriertem Schloss (grau)
(LN168)+ Schlüsselschild (schwarz)
- 1 Anschlag (LN169)
F4
- 1 Magnet (LN170)
- 4 Eckverbinder (CB9)
- 2 Längsverbinder (FX617)
- 1 Schwelle (LN162-950-02)
- 2 Profile von 950mm
C2
- 2 Profile von 2500mm
- 1 Querstrebe von 860mm
- 4 Eckverbinder (CB9)
- 2 Verriegelungselemente (FX617)
- 4 Verbindungsschrauben Vector/Vector (ST230)
C4
- 1 Drehzapfen (Oberlicht) (LN171)
- 2 Drehzapfen (Tür) (LN167)
- 2 Leisten (LN118)
- 1 Unterlegscheibe
(Kunststoff)
Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB
Anleitung
zum Aufbau
F7
F8
F7
- 2 Profile 950mm
- 2 Profile 545mm
- 2 Hebelverschlüsse (FX268)
- 2 Verbindungsschrauben Vector/
Pfosten (ST231)
- 4 Eckverbinder (CB9)
- 4 Pfosten von 2500mm
(Ohne Zuschnitt, Gewinde an 3
Seiten, Modul E)
- 16 Verbindungsschrauben
Vector/Pfosten (ST231)
F8
