ultimadisplays MODULE-VFF-G3-2-PB Anleitung Zum Aufbau
MODULE-VFF-G3-2-PB

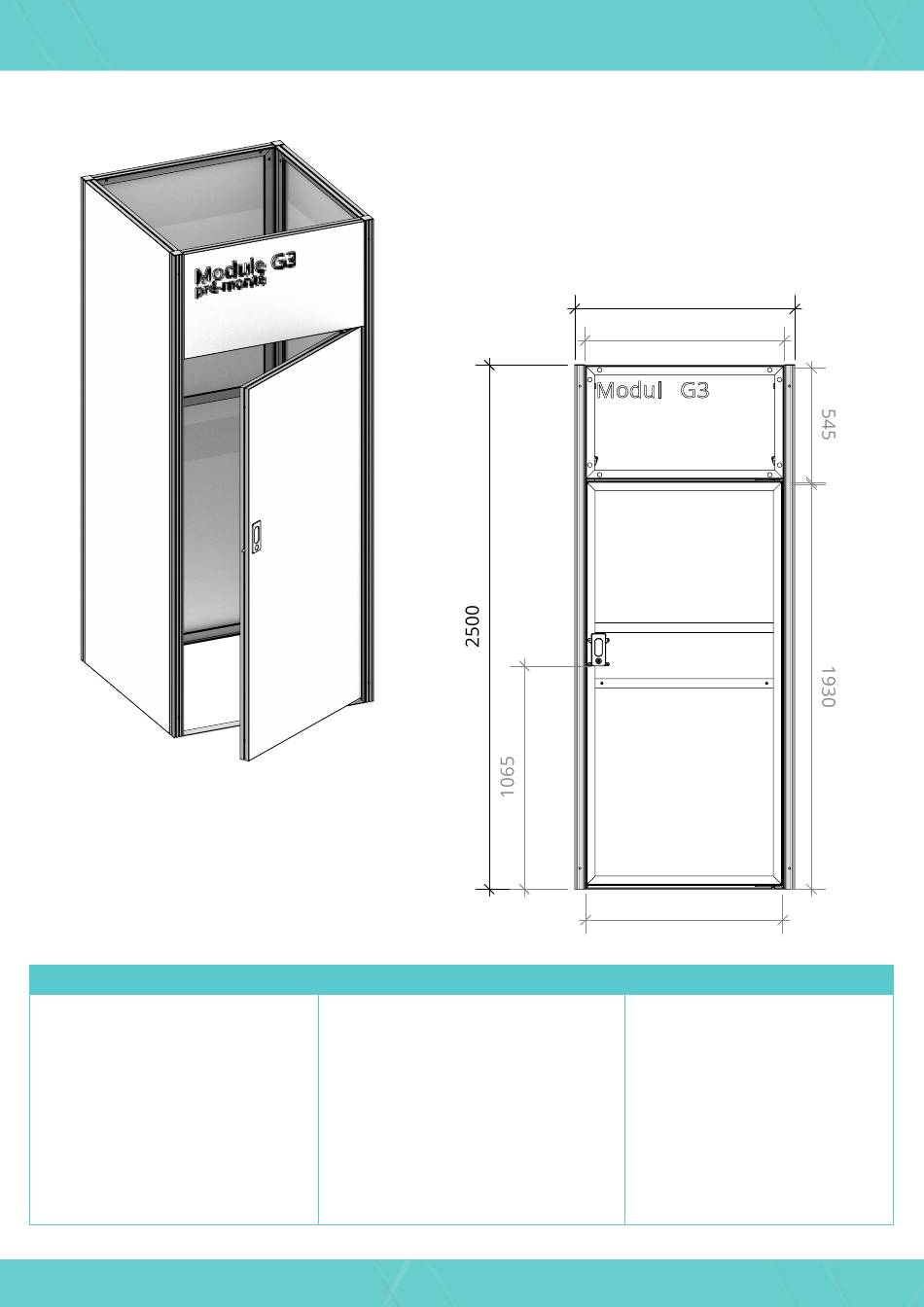

2500Hx1050Bx1050Tmm / Oberlicht - 545(H)x950(B)mm / Tür - 1930(H)x940(B)mm
Struktur:
Gesamtabmessungen (mm):
1050 (B) x 1050 (T)
Abmessungen Tür (mm):
1930 (H) x 940 (B) x 50 (T)
Abmessungen Oberlicht (mm):
545 (H) x 950 (B) x 50 (T)
Abmessungen des Rahmens, Modul C
(mm):
2500 (H) x 950 (B) x 50 (T)
Gewicht:
54Kg
Grafik:
2500 (H) x
Grafikformat (mm):
Tür - 1930 (H) x 940 (B)
Oberlicht - 545 (H) x 950 (B)
Modul C - 2500 (H) x 950 (B)
Weitere Angaben zur Grafik
- Wir empfehlen die Verwendung eines
Stretch-Stoffes.
- Abmessungen des Silikonkeders am
Rand der Grafik: 12 x 3 mm
Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB
1050
950
Vormontiertes
940
Sonstiges:
- Der Abstellraum kann an einem Vector-
Stand (mit den Verbindungsschrauben
ST231) oder an Pfosten mit einem
Gewinde angebracht werden
- 4 bespannbare Seiten (Modul C + Tür
und Oberlicht)
- Modul wird mit 2 Hebelverschlüssen
Vector 50 an Pfosten 50 ausgeliefert
(Bicycle-lock FX268)
- Ohne Zuschnitt
Anleitung
zum Aufbau
Inhaltszusammenfassung für ultimadisplays MODULE-VFF-G3-2-PB
- Seite 1 - Modul wird mit 2 Hebelverschlüssen Stretch-Stoffes. Vector 50 an Pfosten 50 ausgeliefert - Abmessungen des Silikonkeders am Gewicht: (Bicycle-lock FX268) Rand der Grafik: 12 x 3 mm 54Kg - Ohne Zuschnitt Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB...
- Seite 2 (Ohne Zuschnitt, Gewinde an 3 Seiten, Modul E) - 1 Querstrebe von 860mm - 16 Verbindungsschrauben Vector/Pfosten (ST231) - 4 Eckverbinder (CB9) - 2 Verriegelungselemente (FX617) - 4 Verbindungsschrauben Vector/Vector (ST230) Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB...
- Seite 3 Modul E Modul E Modul E Montageanleitung Verbindung Rahmen an Rahmen Die Ecken anhand der Markierungen verbinden. Druckknopf Montieren Sie gerade Abschnitte Verbindung Rahmen an Pfosten Montieren Sie die Schienen zusammen Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB...
-
Seite 4: Einstellung Der Tür
(Mit den bereitgestellten Schrauben ST230 kann das Oberlicht direkt an Vector-Modulen befestigt werden.) Einstellung der Tür Zur Einstellung der Tür kann die Position der oberen Drehzapfen angepasst werden. (remove whole door to have access) Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB... - Seite 5 Mitten hin zu den Ecken Den Keder in Ecken, dann in die Mitten der einzelnen die Grafik vollends die Ecken des Rahmenseiten. einführen Rahmens drücken Dann den Keder mittig an den Kanten einführen Modul Vector G3 Vormontiertes / Rahmen 50 mm / MODULE-VFF-G3-2-PB...
