Installationshandbuch Matrix 450/500 III und MatriX 450/650 III

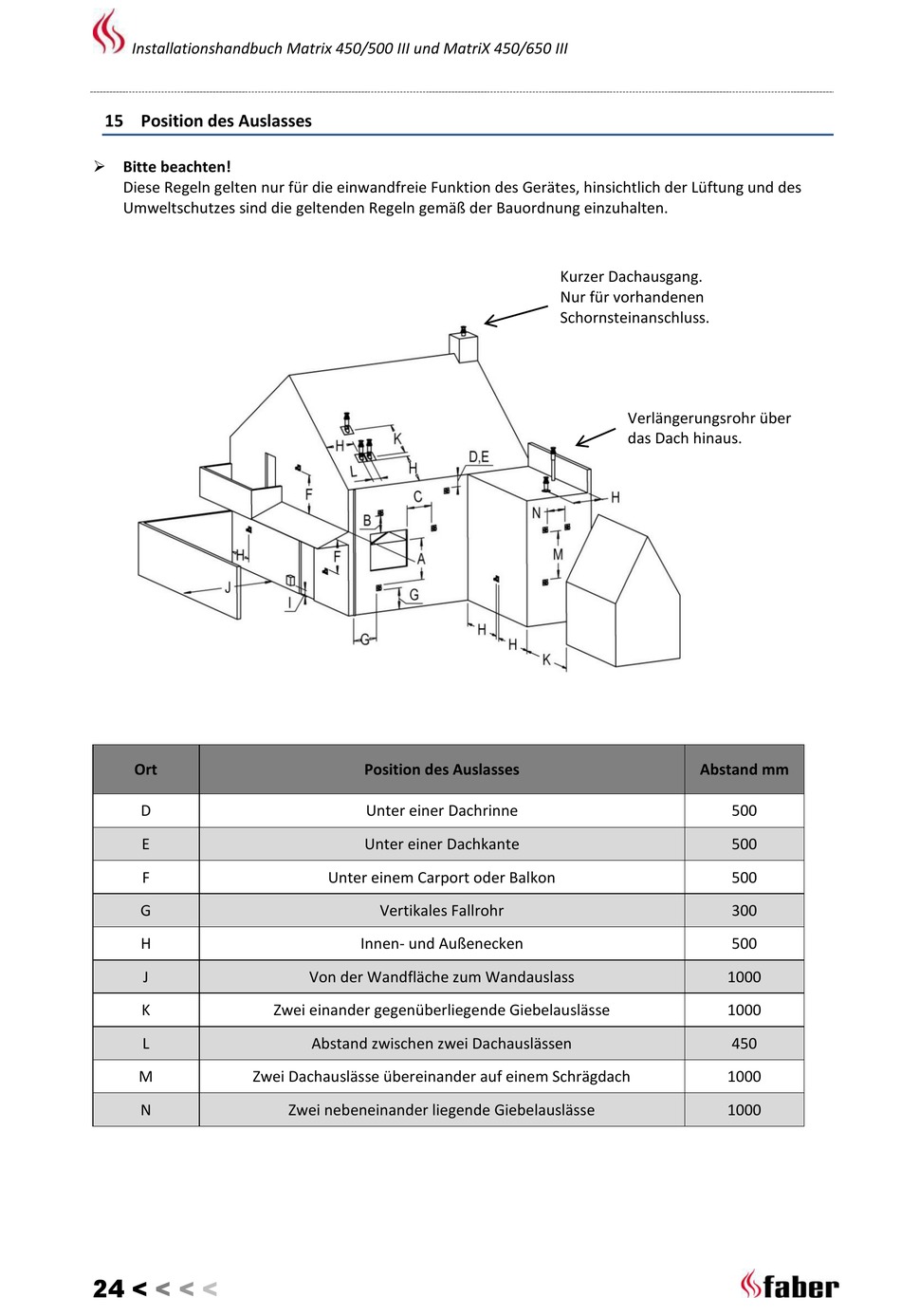

15 Position des Auslasses
 Bitte beachten!
Diese Regeln gelten nur für die einwandfreie Funktion des Gerätes, hinsichtlich der Lüftung und des
Umweltschutzes sind die geltenden Regeln gemäß der Bauordnung einzuhalten.
Ort
D
E
F
G
H
J
K
L
M Zwei Dachauslässe übereinander auf einem Schrägdach
N
24 < < < <
Position des Auslasses
Unter einer Dachrinne
Unter einer Dachkante
Unter einem Carport oder Balkon
Vertikales Fallrohr
Innen- und Außenecken
Von der Wandfläche zum Wandauslass
Zwei einander gegenüberliegende Giebelauslässe
Abstand zwischen zwei Dachauslässen
Zwei nebeneinander liegende Giebelauslässe
Kurzer Dachausgang.
Nur für vorhandenen
Schornsteinanschluss.
Verlängerungsrohr über
das Dach hinaus.
Abstand mm
1000
1000
1000
1000
500
500
500
300
500
450
