Bedienung/Betrieb/Pflege
A C H T U N G !
Inbetriebnahme der DIPROFIL
FPB/R und FPK/R
1. Die Werkzeughalterschraube (3) lösen und nach dem Einsetzen des
Werkzeuges wieder fest anziehen.
Der Führungsring (2) kann nach Lösen der Feststellschraube (6) vom Ma-
schinengehäuse abgezogen werden, so dass das Werkzeug frei geführt
werden kann.
Durch Zurückschieben des Führungsringes und Feststellen der Schraube
erfolgt wiederum eine starre Verbindung mit dem Maschinengehäuse.
Dabei nur zugelassenes Werkzeug gemäß joke-Katalog verwenden!

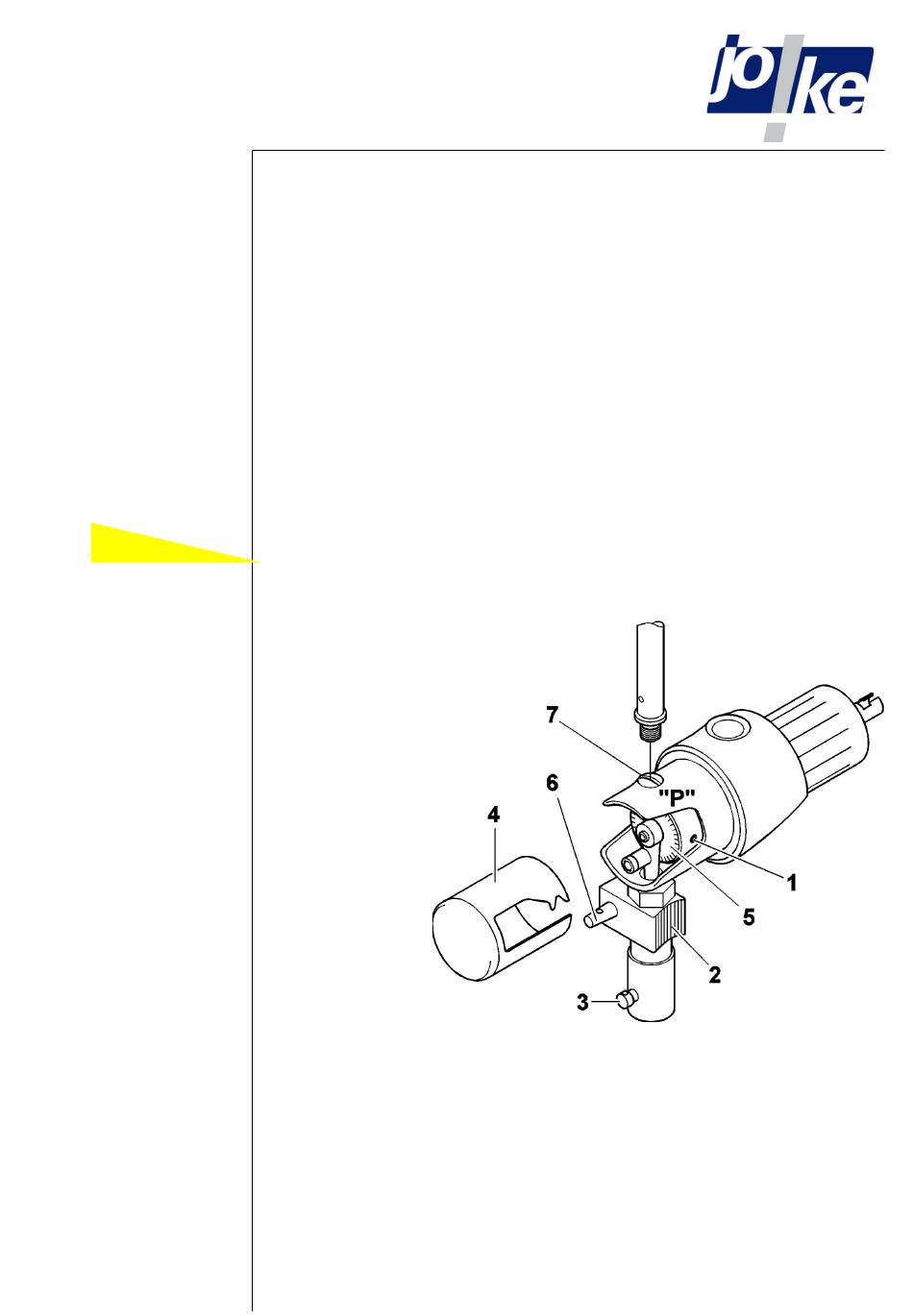

„P" - Messpunkt für Vibrationsmessungen
1 – Klemmschraube
2 – Führungsring
3 – Werkzeughalterschraube
4 – Schutzhaube
5 – Exzenterschaft
6 – Feststellschraube
7 – Verschlussschraube
Bild 5.1 Symbolzeichnung Handfeilmaschine
