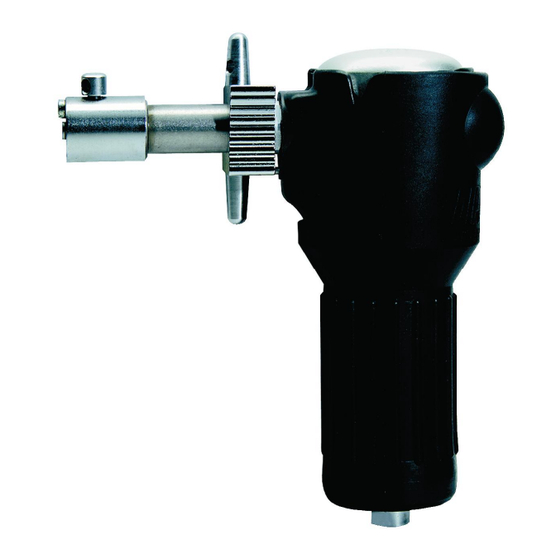

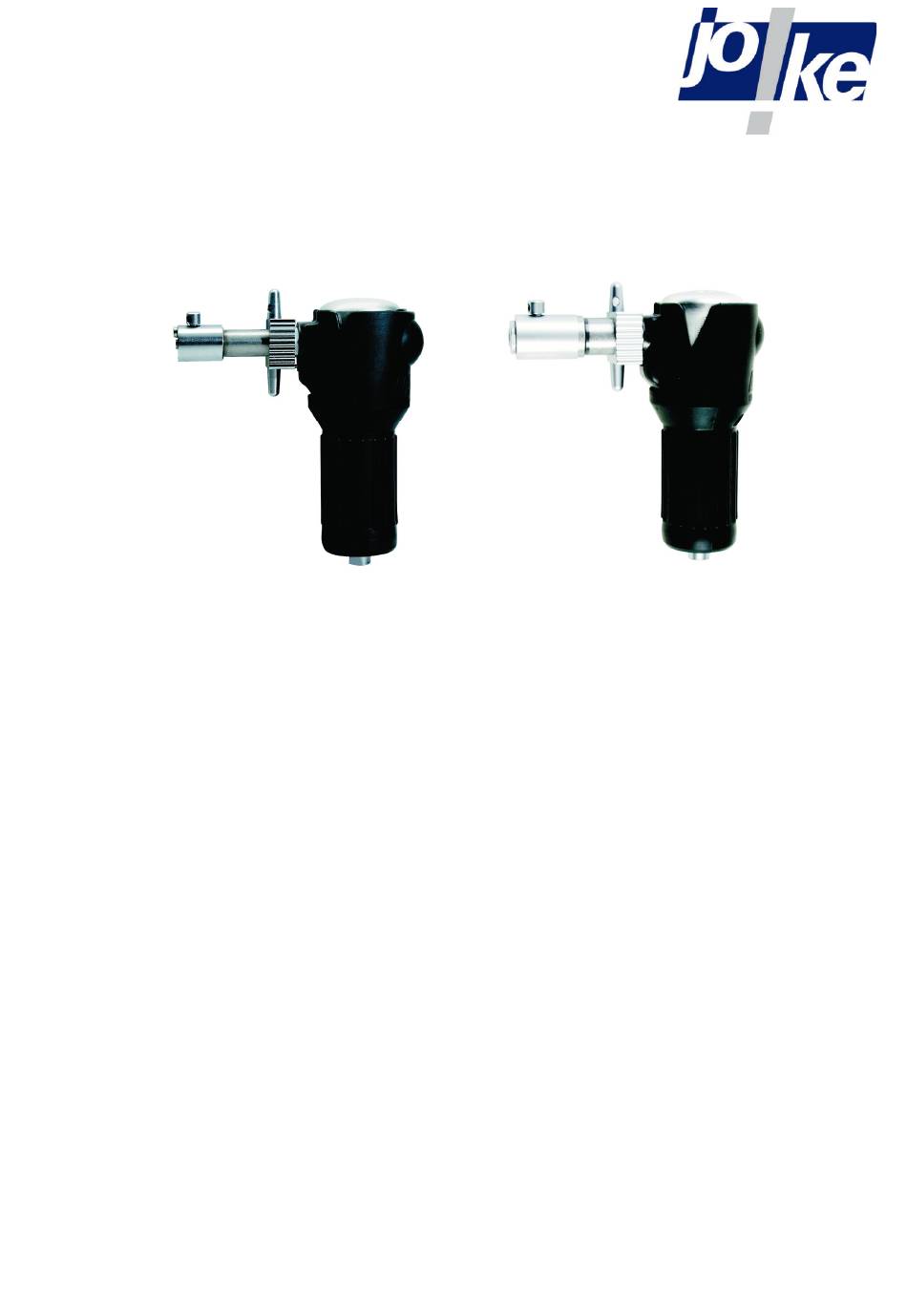

- Seite 1 ® DIPROFIL Handfeilmaschinen FPB/R und FPK/R Best.-Nr.:0 001 151 und 0 005 151 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......................Seite 02 Hinweise zur Anleitung ....................Seite 03 Sicherheitshinweise ......................Seite 04 Gewährleistung/Kennzeichnung .................. Seite 06 Bedienung/Betrieb/Pflege ....................Seite 07 Technische Daten ......................Seite 13 Telefax-Vordruck ......................Seite 14 j o k e B e t r i e b s a n l e i t u n g D I P R O F I L H a n d f e i l m a s c h i n e n ®... -
Seite 3: Hinweise Zur Anleitung
0 22 04 / 8 39 - 0 Telefax 0 22 04 / 8 39 – 60 www.joke.de Intenet j o k e B e t r i e b s a n l e i t u n g D I P R O F I L H a n d f e i l m a s c h i n e n ®... -
Seite 4: Sicherheitshinweise
A C H T U N G ! tigen können, umgehend selbst beseitigen oder beseitigen lassen. Das Gerät ist ausschließlich zum Schleifen, Fräsen und Polieren mit den im joke- Katalog für die Oberflächen-Endbearbeitung aufgeführten und zugelassenen Werk- zeugen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. - Seite 5 Sicherheitshinweise (10) Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen Ausbildung befindliches Personal nur unter ständiger Aufsicht einer erfahrenen Per- son am Gerät tätig werden lassen! (11) Jede sicherheitsbedenkliche Arbeitsweise unterlassen. (12) Gerät nur betreiben, wenn alle Schutzeinrichtungen und sicherheitsbedingte Einrich- tungen vorhanden und funktionsfähig sind.
-
Seite 6: Geräte-Identifikation
Gewährleistung Für jedes gelieferte joke- Erzeugnis leistet joke Technology GmbH im Rahmen der Ver- trags- und Lieferbedingungen Gewähr für ordnungsgemäße Fertigung. Diese Gewährleistung bezieht sich nicht auf solche Schäden, die durch normale Abnut- zung, unsachgemäße Behandlung, fahrlässigen Gebrauch, Einbau von nicht Original- Ersatzteilen, ungenügender Pflege und/oder Nichtbeachtung dieses technischen Handbu-... -
Seite 7: Bedienung/Betrieb/Pflege
Durch Zurückschieben des Führungsringes und Feststellen der Schraube erfolgt wiederum eine starre Verbindung mit dem Maschinengehäuse. Dabei nur zugelassenes Werkzeug gemäß joke-Katalog verwenden! A C H T U N G ! „P“ - Messpunkt für Vibrationsmessungen 1 – Klemmschraube 2 –... - Seite 8 Bedienung/Betrieb/Pflege Zur Einstellung des Arbeitshubes die Schutzhaube (4) abziehen. Die Klemmschraube (1) lösen und den dann losen Exzenterschaft (5) so verdre- hen, dass der Indexstrich am Außenring auf die Ziffer weist, die den gewünschten Hub in mm angibt. Klemmschraube wieder festziehen und Schutzhaube aufstecken und verriegeln. Zum Ein- und Ausschalten und zur Drehzahlsteuerung der Handfeilmaschine das Pedal am Fußanlasser betätigen.
- Seite 9 Bedienung/Betrieb/Pflege Werkzeug 1 - Diamantfeile 4 x 1 mm (1,8 g) 2 - Diamantfeile 5 x 1,5 mm (4,3 g) 3 - Läppwerkzeug 18 x 7 x 1 mm (2,5 g) V O R S I C H T ! Vibrationen über 2,5 m/s können bei täglicher und anhaltender Belastung ein Verletzungsrisiko darstellen.
-
Seite 10: Reinigen Und Schmieren
Die Schmierung wird wie folgt durchgeführt: Schutzhaube (4) abnehmen und Kolben sorgfältig mit leichtflüssigem Spindelöl - Hochleis- tungsschmiermittel X 73012 (siehe joke-Katalog) - schmieren. Das Öl läuft dann in die Führungshülse und den als Depot dienenden Filzring. Bei normalem Betrieb sollte das Ölen täglich durchgeführt werden. -
Seite 11: Wartungsanweisung
Schutzhaube (5.2 /1) entfernen. In das Nadellager des Kupplungsstücks (5.2/5) jeweils nach ca. 8 Einsatzstunden ein paar Tropfen Öl, Typ Diprofil FNA-K (joke Nr. 0001287) oder ähnliches, auf- bringen. Klemmschraube (5.2/2) nur so weit lösen, dass die Lagerbüchse FMP-2 nicht ver- loren geht. - Seite 12 Kolbenstange und Werkzeughalter (5.3/6) aus dem Maschinengehäuse ziehen. Kolbenstange und Werkzeughalter (5.3/6) sowie die Werkzeughalter-Schutzkappe (5.3/5) mit einem weichem Tuch und WD 40 (JOKE Nr. 0580610 oder 0580611) oder ähnlichem sorgfältig reinigen und einige Tropfen Öl, Typ Diprofil FNA-K (joke Nr. 0001287) oder ähnliches aufbringen.
-
Seite 13: Technische Daten
Technische Daten Diprofil FPB/R Werkzeugaufnahme Ø 1 – 3,5 mm, Einschubtiefe 58 mm Hublänge von 0,5 – 6,0 mm stufenlos einstellbar Hubzahl maximal bis 8.000 min Vibration 3 - 10 m/s Geräuschpegel (bei 6.000 min < 70 dB(A) Gewicht 585 g... -
Seite 14: Telefax-Vordruck
Telefax-Vordruck An die joke-Service-Abteilung 0 22 04 / 8 39 - 60 Absender: Firma Name Straße PLZ Ort Bitte schicken Sie uns für folgende Geräte die Ersatzteilzeichnung mit Stückliste zu: als Ausdruck (Adresse s.o.), per Fax, ____________________________ als pdf-Datei an meine E-Mail Adresse _____________________________ Motor Premium Plus Best.-Nr. - Seite 15 Technology GmbH Asselborner Weg 14 - 16 D-51429 Bergisch Gladbach Änderungen Telefon: 022 04 / 8 39-0 aufgrund technischen Fortschrittes vorbehalten Telefax: 022 04 / 8 39-60 Internet: www.joke.de joke 11/13 E-Mail: info@joke.de...
