Bedienung/Betrieb/Pflege
Wöchentliche Wartung
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Schutzhaube (5.3/1) entfernen.
In das Nadellager des Kupplungsstücks (5.3/9) ein paar Tropfen Öl, Typ Diprofil
FNA-K (joke Nr. 0001287) oder ähnliches, aufbringen.
Feststellschraube (5.3/3) entfernen.
Schraube (7/4/8) entfernen.
Werkzeughalter-Schutzkappe (5.3/5) um 90°
verdrehen und entfernen.
Klemmschraube (5.3/2) nur so leicht lösen, dass die
Lagerbuchse FMP-2 nicht verloren geht.
Kolbenstange und Werkzeughalter (5.3/6) aus dem Maschinengehäuse ziehen.
Kolbenstange und Werkzeughalter (5.3/6) sowie die Werkzeughalter-Schutzkappe
(5.3/5) mit einem weichem Tuch und WD 40 (JOKE Nr. 0580610 oder 0580611)
oder ähnlichem sorgfältig reinigen und einige Tropfen Öl, Typ Diprofil FNA-K
(joke Nr. 0001287) oder ähnliches aufbringen.
Schmierfilz (5.3/7) entfernen und mit WD 40 (joke Nr. 0580610 oder 0580611)
oder ähnlichem vorsichtig reinigen. Anschließend mit dem Öl Diprofil FNA-K
(joke Nr. 0001287) oder ähnlichem tränken und wieder montieren. Stark ver-
schmutzte Filze austauschen!!!
Werkzeughalter-Schutzkappe (5.3/5) und Schraube (5.3/8) wieder montieren.
Feststellschraube (5.3/3) montieren.
Kolbenstange und Werkzeughalter (5.3/6) wieder zurück in die Führungshülse ein-
führen. Die Kolbenstange muss komplett in das Kupplungsstück (5.3/9) eingescho-
ben sein. Dafür den verstellbaren Excenter (5.3/4) in die vordere Position bringen.
Die Klemmschraube (5.3/2) wieder fest anziehen.
Die Schutzhaube (5.3/1) wieder aufbringen.
j o k e
B e t r i e b s a n l e i t u n g D I P R O F I L

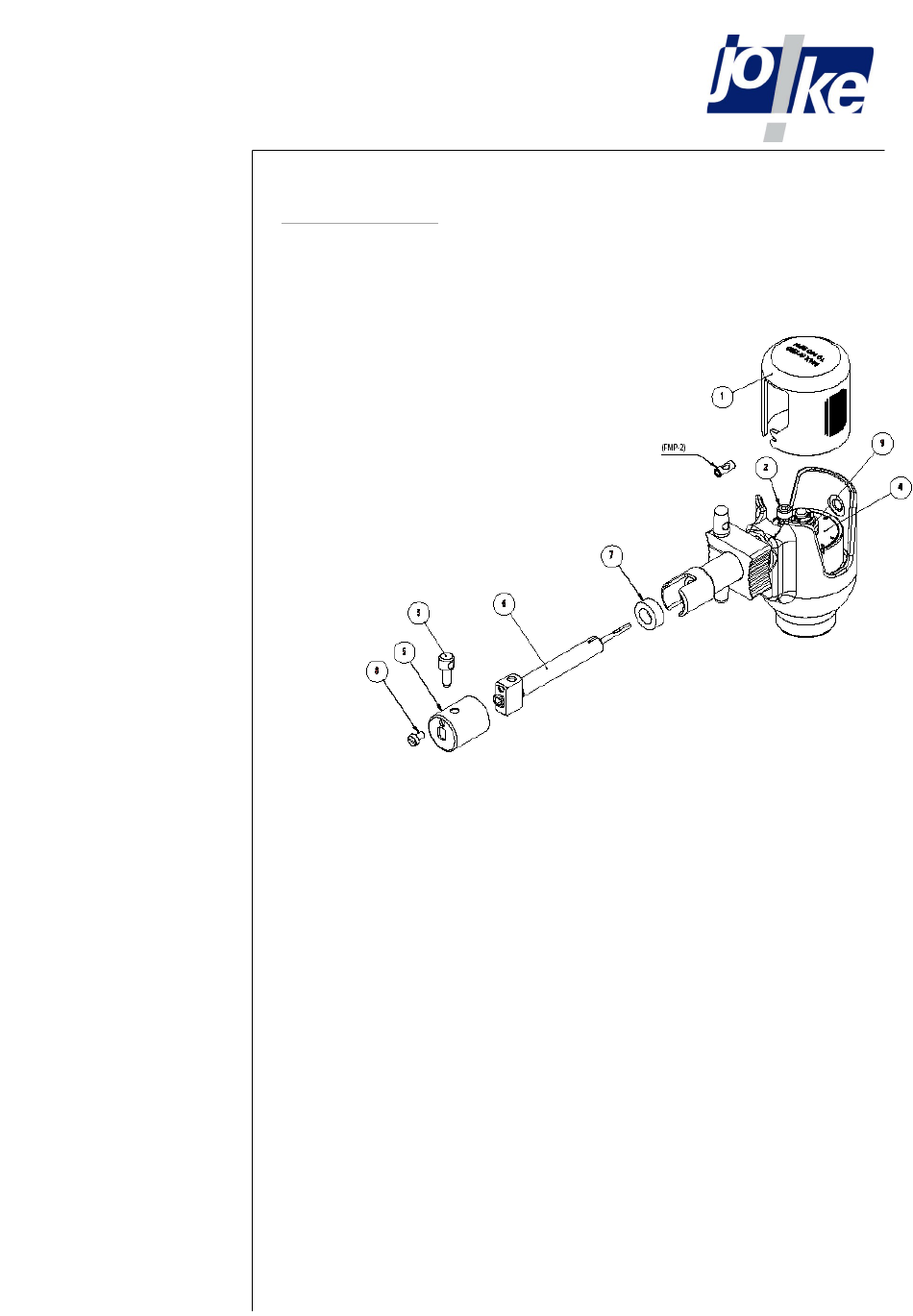

Bild 5.3 Symbolzeichnung
Explosionszeichnung
