Bedienung/Betrieb/Pflege

Wartungsanweisung

Um eine maximale Lebensdauer der Maschine zu erreichen, folgen Sie bitte genau den
nachfolgenden Anweisungen:
Tägliche Wartung
1.
2.
3.
4.
5.
6.
7.
Schutzhaube (5.2 /1) entfernen.
In das Nadellager des Kupplungsstücks (5.2/5) jeweils nach ca. 8 Einsatzstunden
ein paar Tropfen Öl, Typ Diprofil FNA-K (joke Nr. 0001287) oder ähnliches, auf-
bringen.
Klemmschraube (5.2/2) nur so weit lösen, dass die Lagerbüchse FMP-2 nicht ver-
loren geht.
Kolbenstange und Werkzeughalter (5.2/3) aus dem Maschinengehäuse ziehen.
Kolbenstange und Werkzeughalter (5.2/3) mit einem weichem Tuch sorgfältig rei-
nigen und einige Tropfen Öl, Typ Diprofil FNA-K (joke Nr. 0001287) oder ähnli-
ches, aufbringen.
Kolbenstange und Werkzeughalter (5.2/3) wieder zurück in die Führungshülse ein-
führen. Die Kolbenstange muss komplett in das Kupplungsstück (5.2/5) eingescho-
ben sein. Dafür den verstellbaren Excenter (5.2/4) in die vordere Position bringen.
Die Klemmschraube (5.2/2) wieder fest anziehen.
Schutzhaube (5.2/1) wieder aufbringen.
j o k e
B e t r i e b s a n l e i t u n g D I P R O F I L

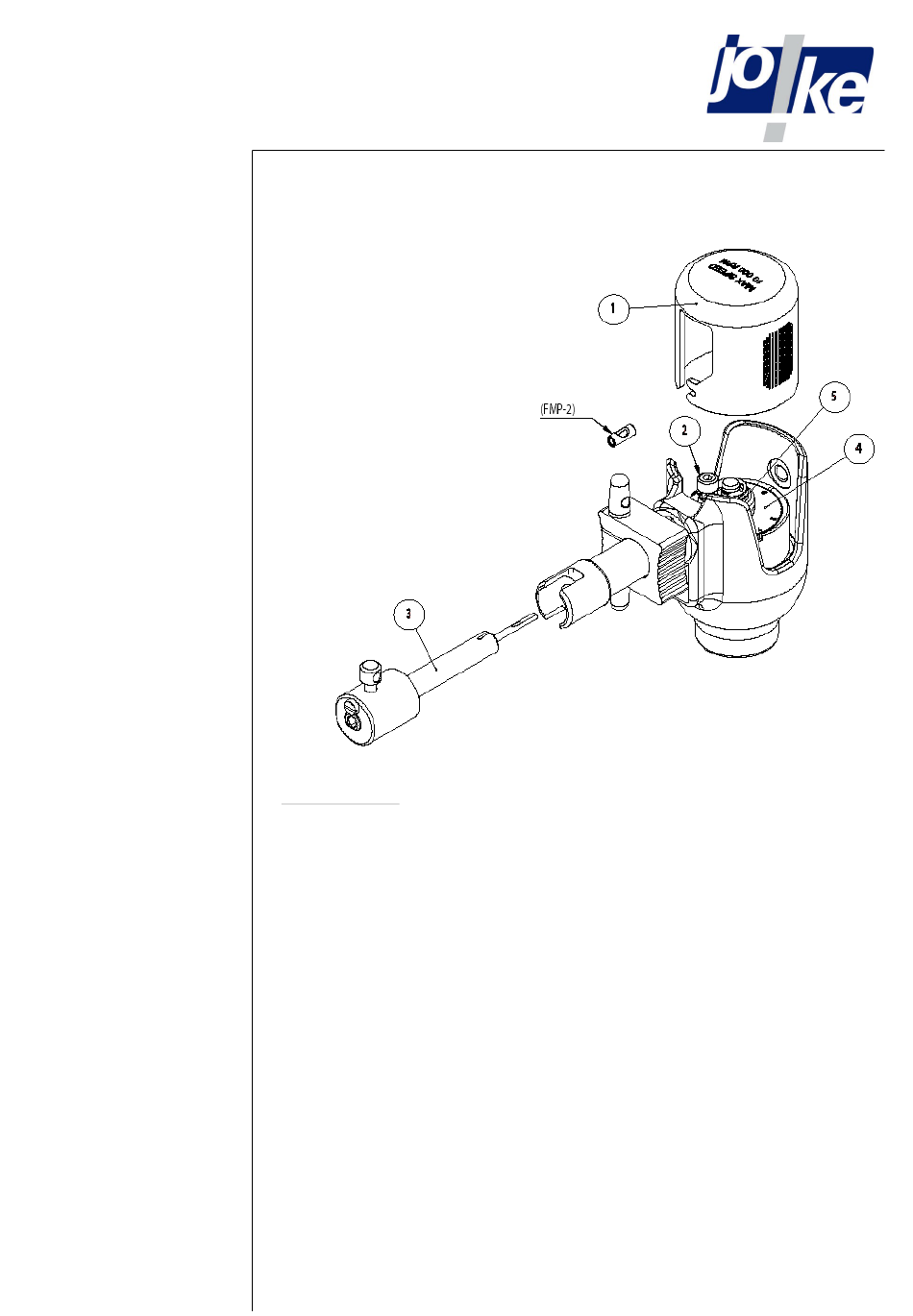

Bild 5.2 Symbolzeichnung
Explosionszeichnung Handfeilmaschine
