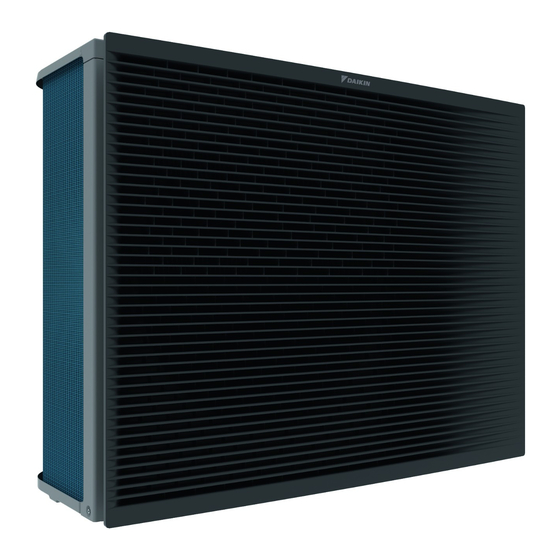

Daikin Altherma 3 H HT EPRA14DAV3 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Altherma 3 H HT EPRA14DAV3:
- Referenzhandbuch für den monteur (300 Seiten) ,
- Installationsanleitung (24 Seiten) ,
- Referenzhandbuch (304 Seiten)
Verwandte Anleitungen für Daikin Altherma 3 H HT EPRA14DAV3
Inhaltszusammenfassung für Daikin Altherma 3 H HT EPRA14DAV3
- Seite 1 Installationsanleitung Daikin Altherma 3 H HT https://daikintechnicaldatahub.eu EPRA14DAV3 EPRA16DAV3 EPRA18DAV3 EPRA14DAW1 Installationsanleitung EPRA16DAW1 Deutsch Daikin Altherma 3 H HT EPRA18DAW1...
- Seite 2 ≤500 ≤500 General ≥500 ≥1000 ≥300 Top-side obstacle ≤500 ≤500 ≥300 ≥300 ≥1000 ≥150 ≥500 No top-side obstacle ≥500 ≥500 ≥300 ≥100 ≥500 (mm) 3D124412...
- Seite 3 2P586101-1...
- Seite 4 2P586101-1...
-
Seite 5: Inhaltsverzeichnis
Anschluss der elektrischen Leitungen an das Außengerät ..11 Neueste Ausgaben der mitgelieferten Dokumentation können auf der 5.3.1 Im Falle von V3-Modellen ........... 11 regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 5.3.2 Im Falle von W1-Modellen .......... 12 verfügbar sein. -
Seite 6: Über Die Verpackung
Das Gerät muss in einem gut belüfteten Raum ohne kontinuierlich betriebenen Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) und so gelagert werden, dass mechanische Schäden verhindert werden. Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 7: Montieren Des Außengeräts
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend 4× M12 autorisierten Fachleuten gemäß den Instruktionen in Daikin gemäß geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas- Vorschriften) ausgeführt werden. Montieren des Außengeräts 3.2.1 Voraussetzungen für die Installation HINWEIS Waagerechte. -
Seite 8: Für Einen Ablauf Sorgen
1 Nehmen Sie die Schaltkasten-Abdeckung ab. Siehe "3.3 So Außengerät" [ 4 8]. öffnen Sie das 2 Entfernen Schrauben (4×) Transportsicherungen und entsorgen Sie sie. 3 Entfernen Sie die Transportsicherungen (2×) und entsorgen Sie sie. Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 9: Installation Der Leitungen
Brauchwasserspeicher umfasst Propylenglykol Wasserrohr-Frostschutz Ablaufschutz (siehe das System KEINEN können Sie entweder Referenzhandbuch für den Monteur). Hierzu zählt die Aktivierung Brauchwasserspeicher umfasst Propylenglykol oder der Pumpe bei niedrigen Temperaturen. Ethylenglykol verwenden EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 10: So Isolieren Sie Die Wasserleitungen
Frostschutzventile verwenden, um das Wasser aus dem System abzulassen, bevor es einfriert. WARNUNG ▪ Installieren Sie die Frostschutzventile (bauseitig zu liefern) am Verwenden Sie für die Stromversorgungskabel IMMER ein tiefsten Punkt der bauseitigen Rohrleitungen. mehradriges Kabel. Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 11: Über Die Elektrische Konformität
▪ Fixieren Sie das Kabel mit einem Kabelbinder. Kabel: (3+GND)×1,5 mm² — a1+a2 Stromversorgungskabel (werkseitig montiertes Kabel) b1+b2 Verbindungskabel (bauseitig zu liefern) c1+c2 (optional) Ablaufschlauchheizelement-Kabel (bauseitig zu liefern) Kabelhülsen (werkseitig montiert) EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 12: Im Falle Von W1-Modellen
▪ Schließen Sie die Kabel an die Klemmenleiste an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Verwenden Sie das werkseitig montierte Kabel. Kabel: 3N+GND Maximaler Betriebsstrom: Siehe Typenschild am Gerät. — Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... - Seite 13 ▪ Schließen Sie die Drähte an die Klemmenleiste (stellen Sie sicher, dass die Zahlen mit den Zahlen am Innengerät übereinstimmen) und die Erdungsschraube an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Kabel: (3+GND)×1,5 mm² — EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1C – 2020.01...
-
Seite 14: So Positionieren Sie Den Außenluftfühler Am Außengerät Um
Erforderliches Zubehör (mit der Einheit mitgeliefert): Auslassgitter Thermistorbefestigung. Installieren Sie den unteren Teil des Auslassgitters 1 Setzen Sie die Haken ein. 2 Setzen Sie die Kugelbolzen ein. 3 Fixieren Sie die 2 unteren Schrauben. Click Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 15: So Entfernen Sie Das Auslassgitter Und Stellen Das Gitter In Die Sicherheitsposition
2 Entfernen Sie den unteren Teil des Auslassgitters. 7 Setzen Sie die Haken ein. 8 Setzen Sie die Kugelbolzen ein. 4× 3 Drehen Sie den unteren Teil des Auslassgitters. 9 Bringen Sie die 6 verbleibenden Schrauben an. EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 16: Inbetriebnahme Des Außengeräts
Sie das Auslassgitter den Lüfter als Schutz vor dem sich drehenden Lüfter bedeckt. Siehe: Auslassgitter" [ 4 14] ▪ "6.2 So installieren Sie das ▪ "6.3 So entfernen Sie das Auslassgitter und stellen das Sicherheitsposition" [ 4 15] Gitter in die Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... -
Seite 17: Technische Daten
8 Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). Rohrleitungsplan: Außengerät R10T Liquid S1NPH S1PH S1PL 3D124079C... -
Seite 18: Elektroschaltplan: Außengerät
Ferritkern Z8C besteht aus 2 getrennten Kernteilen. V1T~V3T (A1P) IGBT (Insulated Gate Bipolar Transistor) Legende bei V3-Modellen: X1M, X2M Klemmleiste Platine (Hauptplatine) Elektronisches Expansionsventil (Haupt) Platine (Störfilter) Elektronisches Expansionsventil (Injektion) Platine (Fehlerstrom) Magnetventil (4-Wege-Ventil) Platine (ACS) Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1C – 2020.01... - Seite 19 Thermistor (Verdichteranschluss) Thermistor (Eintrittswasser) R10T Thermistor (Austrittswasser) R11T Thermistor (Rippe) S1NPH Hochdrucksensor S1PH, S2PH Hochdruckschalter S1PL Niederdruckschalter Stromwandler V1R, V2R (A2P) IGBT-Stromversorgungsmodul V3R (A2P) Diodenmodul X1M, X2M Anschlussleiste Elektronisches Expansionsventil (Haupt) EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1C – 2020.01...
- Seite 20 4P586100-1 C 0000000Z 4P586100-1C 2020.01 Verantwortung für Energie und Umwelt...
