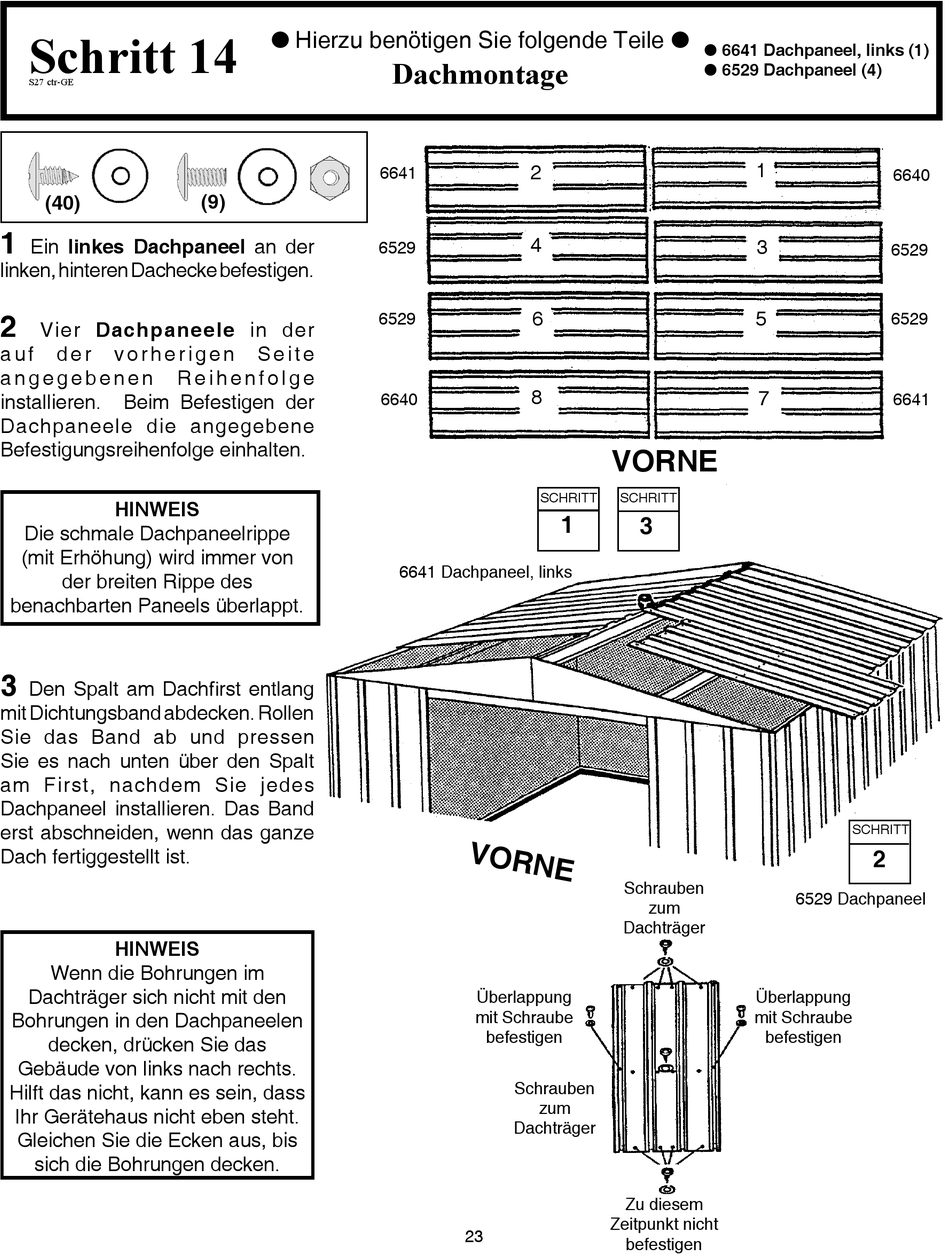

Schritt 14
S27 ctr-GE
(40)
1
Ein linkes Dachpaneel an der
linken, hinteren Dachecke befestigen.
2
Vier Dachpaneele in der
a u f
d e r
v o r h e r i g e n
a n g e g e b e n e n
R e i h e n f o l g e
installieren.
Beim Befestigen der
Dachpaneele die angegebene
Befestigungsreihenfolge einhalten.
HINWEIS
Die schmale Dachpaneelrippe
(mit Erhöhung) wird immer von
der breiten Rippe des
benachbarten Paneels überlappt.
3
Den Spalt am Dachfi rst entlang
mit Dichtungsband abdecken. Rollen
Sie das Band ab und pressen
Sie es nach unten über den Spalt
am First, nachdem Sie jedes
Dachpaneel installieren. Das Band
erst abschneiden, wenn das ganze
Dach fertiggestellt ist.
HINWEIS
Wenn die Bohrungen im
Dachträger sich nicht mit den
Bohrungen in den Dachpaneelen
decken, drücken Sie das
Gebäude von links nach rechts.
Hilft das nicht, kann es sein, dass
Ihr Gerätehaus nicht eben steht.
Gleichen Sie die Ecken aus, bis
sich die Bohrungen decken.
Hierzu benötigen Sie folgende Teile
6641
(9)
6529
6529
S e i t e
6640
Dachmontage
2
4
6
8
SCHRITT
1
6641 Dachpaneel, links
Überlappung
mit Schraube
befestigen
Schrauben
zum
Dachträger
23
6641 Dachpaneel, links (1)
6529 Dachpaneel (4)
1
3
5
7
VORNE
SCHRITT
3
Schrauben
zum
Dachträger
Überlappung
mit Schraube
befestigen
Zu diesem
Zeitpunkt nicht
befestigen
6640
6529
6529
6641
SCHRITT
2
6529 Dachpaneel
