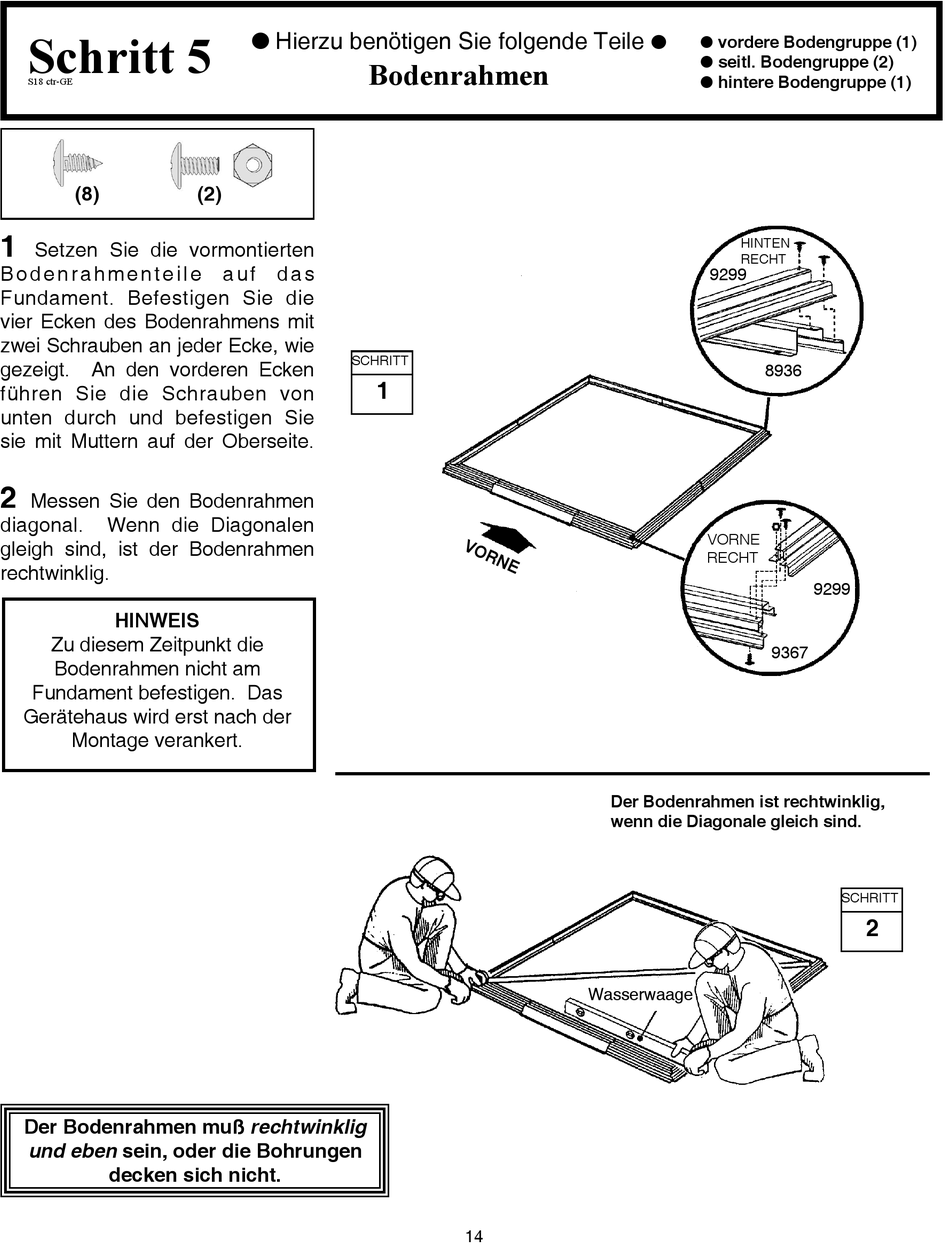

Schritt 5
S18 ctr-GE
(8)
1
Setzen Sie die vormontierten
B o d e n r a h m e n t e i l e
Fundament. Befestigen Sie die
vier Ecken des Bodenrahmens mit
zwei Schrauben an jeder Ecke, wie
gezeigt.
An den vorderen Ecken
führen Sie die Schrauben von
unten durch und befestigen Sie
sie mit Muttern auf der Oberseite.
2
Messen Sie den Bodenrahmen
diagonal.
Wenn die Diagonalen
gleigh sind, ist der Bodenrahmen
rechtwinklig.
HINWEIS
Zu diesem Zeitpunkt die
Bodenrahmen nicht am
Fundament befestigen. Das
Gerätehaus wird erst nach der
Montage verankert.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
Bodenrahmen
(2)
a u f
d a s
SCHRITT
1
Der Bodenrahmen ist rechtwinklig,
wenn die Diagonale gleich sind.
Wasserwaage
14
vordere Bodengruppe (1)
seitl. Bodengruppe (2)
hintere Bodengruppe (1)
HINTEN
RECHT
9299
8936
VORNE
RECHT
9299
9367
SCHRITT
2
