Arrow RMG1010 Montageanleitung Seite 21

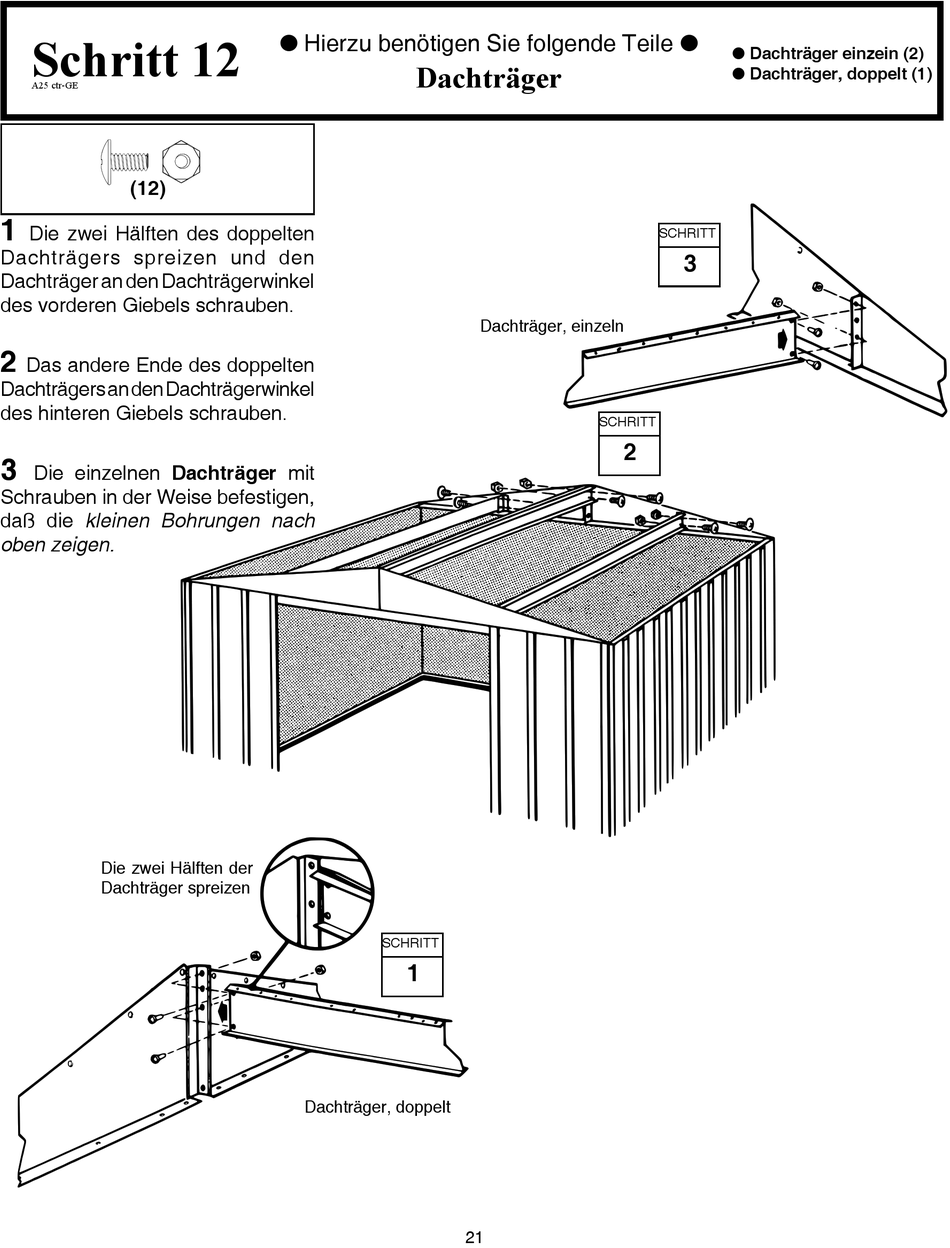

Schritt 12
A25 ctr-GE
(12)
1
Die zwei Hälften des doppelten
Dachträgers spreizen und den
Dachträger an den Dachträgerwinkel
des vorderen Giebels schrauben.
2
Das andere Ende des doppelten
Dachträgers an den Dachträgerwinkel
des hinteren Giebels schrauben.
3
Die einzelnen Dachträger mit
Schrauben in der Weise befestigen,
daß die kleinen Bohrungen nach
oben zeigen.
Die zwei Hälften der
Dachträger spreizen
 Hierzu benötigen Sie folgende Teile 
Dachträger
SCHRITT
1
Dachträger, doppelt
Dachträger, einzeln
SCHRITT
2
21
 Dachträger einzein (2)
 Dachträger, doppelt (1)
SCHRITT
3
