2868 WINNETOO Treppe 150 FSC
Generell:
Sofern keine Vorbohrungen werkseitig vorgenommen wurden, bohren Sie bitte alle
Schraubverbindungen vor.
Beachten Sie besonders die Montage- und Sicherheitshinweise aus Ihrer jeweiligen
WINNETOO Gesamtmontageanleitung! Beachten Sie, dass die Treppe nach hinten
2 Meter Sicherheitsabstand zu anderen Bauelementen benötigt.
1. Schritt: Baugruppe Stufen erstellen
Ordnen Sie je eine Stufenauflage A. links und rechts einer vorgebohrten und einer
nicht vorgebohrten Stufe (B. und C.) zu. Verbinden Sie die zwei Stufen durch die
Bohrlöcher der vorderen, vorgebohrten Stufe mit zwei Schrauben J. (6 x 160 mm)
miteinander.
Legen Sie die Stufen auf die Auflagen. Verschrauben Sie wie in der Vergrößerung
gezeigt die vorderen Stufen von oben jeweils zweimal mit den Schrauben K.
(5 x 70 mm), die hinteren nur mit einer Schraube K. Bohren Sie die Verbindungen
vor (jeweils 1 cm vom Rand entfernt).
2. Schritt: Baugruppe Stufen an Wangen
Die Baugruppe Stufe verschrauben Sie durch die Vorbohrungen mit den Wangen wie
gezeigt mit den Schlossschrauben L. (8 x 70 mm) und den Muttern und U-Scheiben
(M. und N.).
3. Schritt: Baugruppe Stufen mit Wangen und Turm
Montieren Sie am Spielturm unterhalb des Systembalkens „Boden"
Systembalken ● (98 oder 188 cm Breite, je nach Spielturm).
Um die Treppe einbauen zu können, müssen Sie – sofern Sie diese nicht bei der
Turmmontage weggelassen haben – drei Brüstungsbretter aus der Brüstung am
Turm entfernen und dort deren untere Montageleiste am Boden aussparen.
Arbeiten Sie nun zu zweit: Die Baugruppe Stufe und Wangen legen Sie mittig am
Turm an den unteren Systembalken an. Die obere Stufe schließt bündig mit der
Balken-Unterkante ab.
Verschrauben Sie die Wangen jeweils mit zwei Schrauben P. (6 x 80 mm) in die
beiden eben montierten Systembalken. Verschrauben Sie die obere Stufe mit drei
Schrauben K. (5 x 70 mm) von unten und schräg mit dem unteren Systembalken.
4. Schritt: Pfosten an Wangen
Stellen Sie die Pfosten an der Baugruppe Wange/Stufen auf. Verschrauben Sie die
Wangen von innen mit jeweils zwei Tellerkopfschrauben O. (8 x 80 mm) an den Pfosten.
Befestigen Sie die Pfosten im Boden wie gezeigt mit je einem Bodenanker SAFETY
Plus (Art. 1719, siehe Gesamtanleitung für Spielturm (Art. 1699), Seite ST9 bzw. für
GIGA-Turm (Art. 1744), Seite GT9)
®

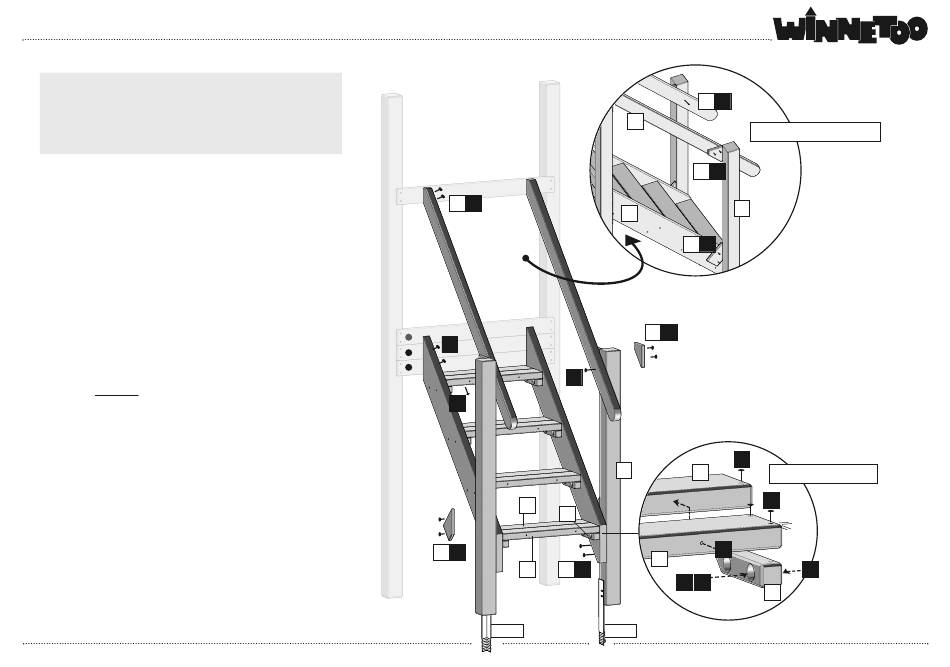

(Die einzelnen Montageschritte)
Montagebeispiel mit
Art. 1652 WINNETOO Spielturm
zwei weitere
F.
P.
Ansicht gedreht
P.
O.
K.
C.
A.
H.
Q.
B.
D.
O.
Art. 1719
Art. 1719
F.
O.
F.
Detailansicht für Schritt 5 und 6
G.
P.
E.
D.
H.
P.
5. Schritt: Handlauf an Turm und Pfosten
Montieren Sie den Handlauf mit zwei Schrauben P. (6 x 80 mm) am
Systembalken (Geländerbalken) des Turms. Verschrauben Sie beide
G.
Q.
Handläufe mit je einer Tellerkopfschraube O. (8 x 80 mm) am Pfosten.
6. Schritt: Kordelfangschutz
Befestigen Sie die oberen (kleineren) und unteren Kordelfangschutze
G. und H. mit je zwei Schrauben Q (4 x 50 mm). von außen oben am
Handlauf F. und unten an der Wange D..
K.
E.
C.
Vergrößerung für Schritt 1
K.
1 cm
1 cm
J.
B.
M.
N.
A.
L.
