COMMANDER SE PUESTA EN MARCHA RAPIDA
Por defecto-en lógica positiva (conectar terminales a +24v para activar).
Parámetro 5 a A1.A2.
10kΩ
(2kΩ min)
-
0-10V
+
4-20mA
+24V
0V
Conectar terminales 7 y 9
Poner parámetro 5 a PAd. Si se desea inversión, poner parámetro 10 a L2 y poner parámetro
26 en On para habilitar la tecla
Utilizar las teclas
Apretar tecla
Presione la tecla
NOTA! Cuando el parámetro 5 está en Pad, los terminales 12 y 13 no tienen ninguna función.
!
ATENCION
ÈÉ
Downloaded from www.Manualslib.com

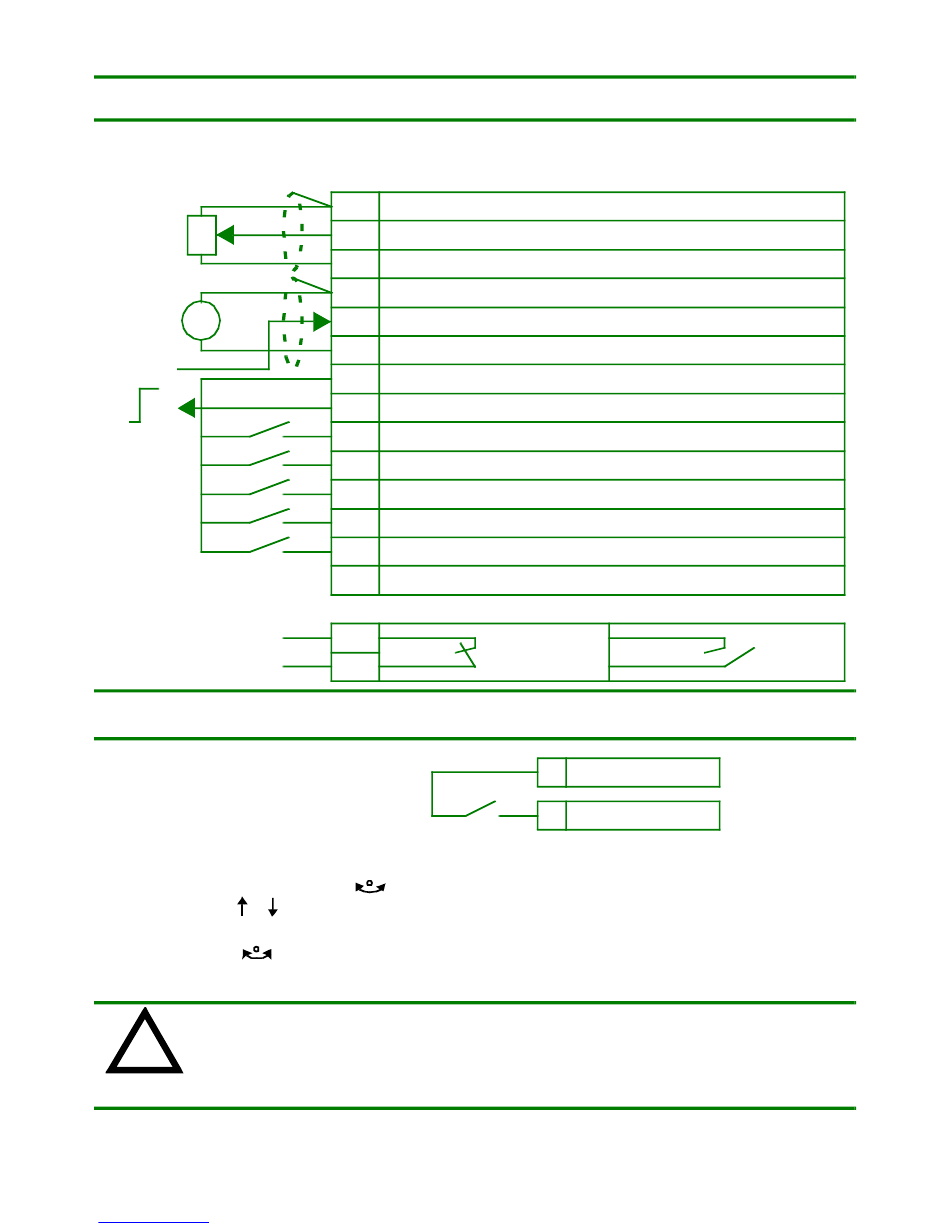

CONTROL POR TERMINAL
1
2
3
4
V
5
6
7
8
9
10
11
12
13
14
15
16
CONTROL POR TECLADO
y para incrementar/decrementar la velocidad.
I
para funcionar.
para invertir y la
Procedimientos inadecuados pueden producir daños personales ó y al
equipo. Utilice esta Guía Rápida sólo si Ud está familiarizado con las
precauciones std comunes de los accionamientos electrónicos. Ver Guía
de Ususario del COMMANDER SE para mayor información
manuals search engine
0V común
Entrada de voltaje de referencia de velocidad (A1)
+10v salida de referencia
0V común
Entrada de corriente remota de referencia de velocidad (A2)
Salida analógica (Velocidad de Motor)
Salida + 24V
Salida digital (velocidad cero)
Habilitación / Reset
Marcha avante
Marcha invertida
Local (A1) / Remoto (A2) referencia de velocidad
Selección de Jog
Salida +24V
OK
7
9
.
O
para parar.
17
DEFECTO
+24V
Habilitación
