UHF-BODYPACK MB-016

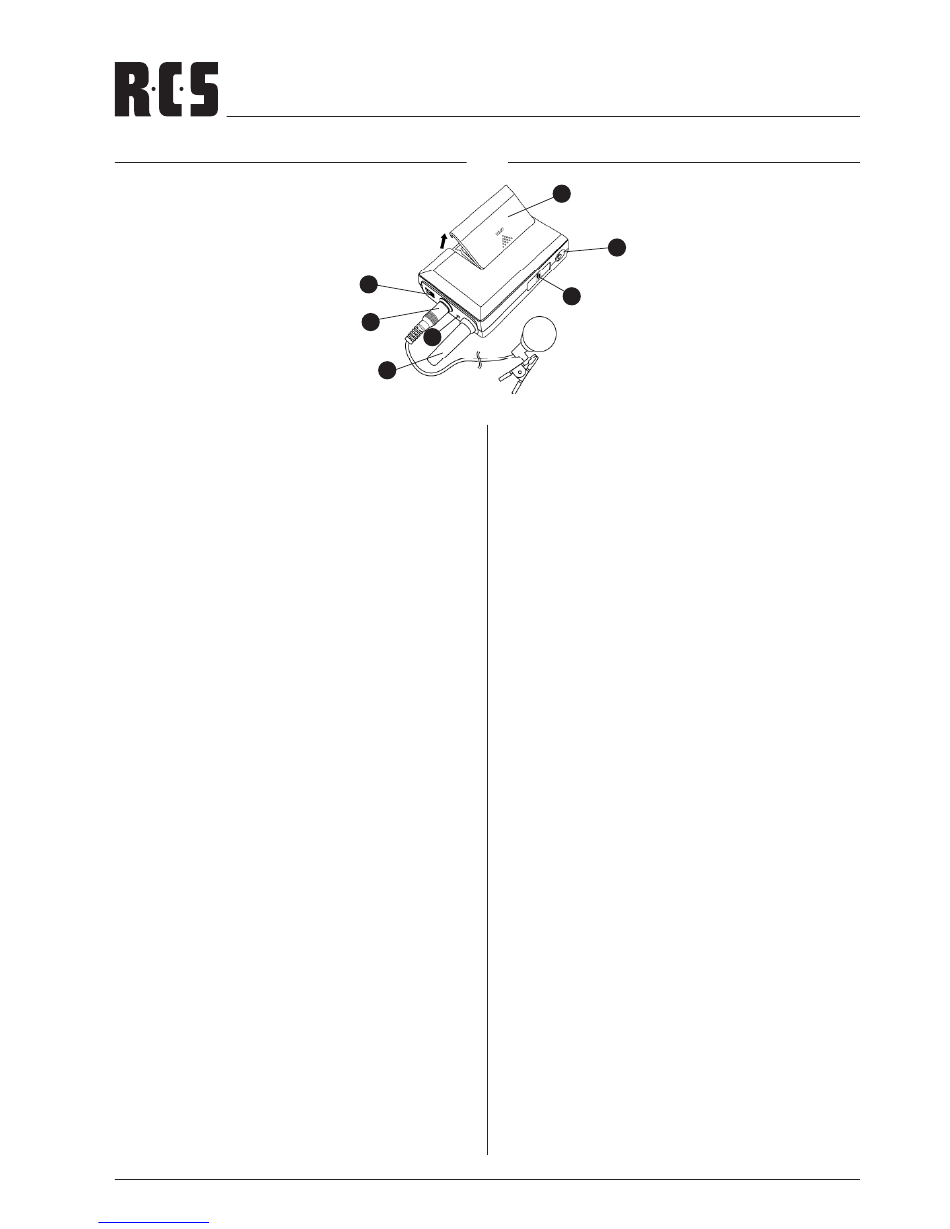

Characteristics of MB-016
The UHF-Bodypack transmitter MB-016 serves as transmit-
ter of microphone signals. The headset microphone HS-100,
the Neckworn microphone CM-100 and the Lavalier micro-
phone LA-100 correspond to this device. It is also possible
to feed line signals and to transmit those into the MB-016 in
connection with the matching box AC-100 C/K.
1. Transmitting antenna
Lambda antenna, please make sure the antenna is free-
standing during operation.
2. Battery display LED
After the device is switched on, the LED lights up for a
short amount of time and then stops. In case the LED
lights up continuously, please change the batteries.
3. Signal input jack
Please use this jack to connect the microphones HS-
100, CM-100 or LA-100. In order to ensure secure signal
transmission screw the plug all the way down clockwise.
To feed in line signals, e.g. of an electric guitar, please us
the audio matching box AC-200 C/K.
4. ON-/OFF switch
The ON-/OFF switch is additionally equipped with a mu-
te-function when it's set to the middle. Therefore any an-
noying click noise is avoided when switching on the mi-
crophone.
5. Battery compartment
For usage to 2 pcs. Mignon batteries (1.5 V; AA) or accor-
ding rechargeable batteries.
6. Channel selection switch
To set and balance the channel frequency.
7. Gain control
Used for optimal adjustment of the input sensitivity. In
case different microphones are used, there may be slight
differences regarding signal power. In order to balance
out these differences adjust the gain control when the re-
ceiver is switched on.
Technical data regarding the bodypack transmitter MB-016
can be found towards the end of the operating manual.
8
Downloaded from
www.Manualslib.com
4
3
1
manuals search engine
UHF-BODYPACK
UHF-TASCHENSENDER MB-016
5
6
2
MB-016 Eigenschaften
Der UHF-Taschensender MB-016 dient zur Übertragung
von Mikrophonsignalen. Verwendet werden können hier das
Headset-Mikrophon HS-100, das Kragenmikrophon CM-100
und das Ansteckmikrophon LA-100. In Verbindung mit der
Matching-Box AC-200 C/K ist es auch möglich, Line-Signale
in den MB-016 einzuspeisen und zu übertragen.
1. Sendeantenne
Lambda Antenne, die bei Betrieb des Taschensenders
möglichst frei stehen sollte.
2. Batterieanzeige-LED
Nach dem Einschalten leuchtet die LED kurz auf und er-
lischt dann. Leuchtet die LED dauerhaft, wechseln sie
bitte die Batterien.
3. Signaleingangsbuchse
Verwenden Sie diese Buchse, um die Mikrophone HS-
100, CM-100 oder LA-100 anzuschließen. Um eine si-
chere Signalübertragung zu gewähren, schrauben Sie
den Stecker im Uhrzeigersinn bis zum Ende ein. Zur Ein-
speisung von Line-Signalen, z.B. von einer E-Gitarre, ver-
wenden Sie bitte die Audio-Matching-Box AC-200 C/K.
4. Ein-/Ausschalter
Der Ein-/Ausschalter ist in der Mittelstellung mit einer zu-
sätzlichen Mute-Funktion versehen. Lästige Knackge-
räusche beim Einschalten werden so vermieden.
5. Batteriefach
Zur Verwendung von 2 Stück Mignon-Batterien (1,5 V;
AA) oder entsprechende Akkus
6. Kanalwahlschalter
Zum Einstellen und Abgleichen der Sendefrequenz
7. Gain-Regler
Dient zur optimalen Anpassung der Eingangsempfind-
lichkeit. Bei Verwendung unterschiedlicher Mikrophone
kann es leichte Unterschiede in der Signalstärke geben.
Um diese Abweichungen auszugleichen, regeln Sie den
Gain-Regler bei eingeschaltetem Empfänger vorsichtig
aus.
Technische Daten zum Taschensender MB-016 finden Sie
am Ende dieser Anleitung.
