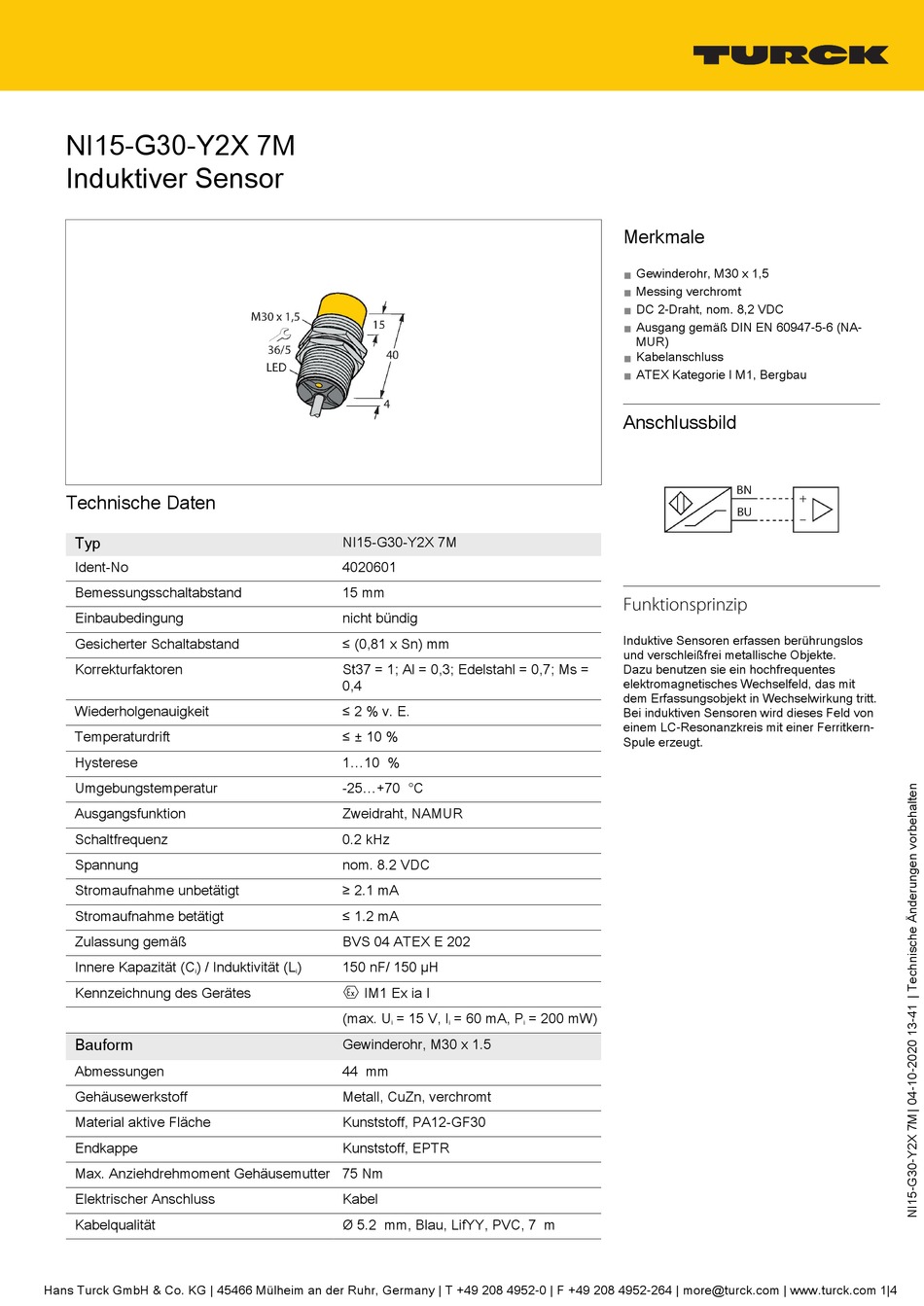

NI15-G30-Y2X 7M
Induktiver Sensor
Technische Daten
Typ
Ident-No
Bemessungsschaltabstand
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Endkappe
Max. Anziehdrehmoment Gehäusemutter 75 Nm
Elektrischer Anschluss
Kabelqualität
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
NI15-G30-Y2X 7M
4020601
15 mm
nicht bündig
≤ (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms =
0,4
≤ 2 % v. E.
≤ ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
0.2 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
BVS 04 ATEX E 202
) 150 nF/ 150 µH
i
É IM1 Ex ia I
(max. U = 15 V, I = 60 mA, P
i i
Gewinderohr, M30 x 1.5
44 mm
Metall, CuZn, verchromt
Kunststoff, PA12-GF30
Kunststoff, EPTR
Kabel
Ø 5.2 mm, Blau, LifYY, PVC, 7 m
Merkmale
■
Gewinderohr, M30 x 1,5
■
Messing verchromt
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Kabelanschluss
■
ATEX Kategorie I M1, Bergbau
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit
dem Erfassungsobjekt in Wechselwirkung tritt.
Bei induktiven Sensoren wird dieses Feld von
einem LC‐Resonanzkreis mit einer Ferritkern‐
Spule erzeugt.
= 200 mW)
i
