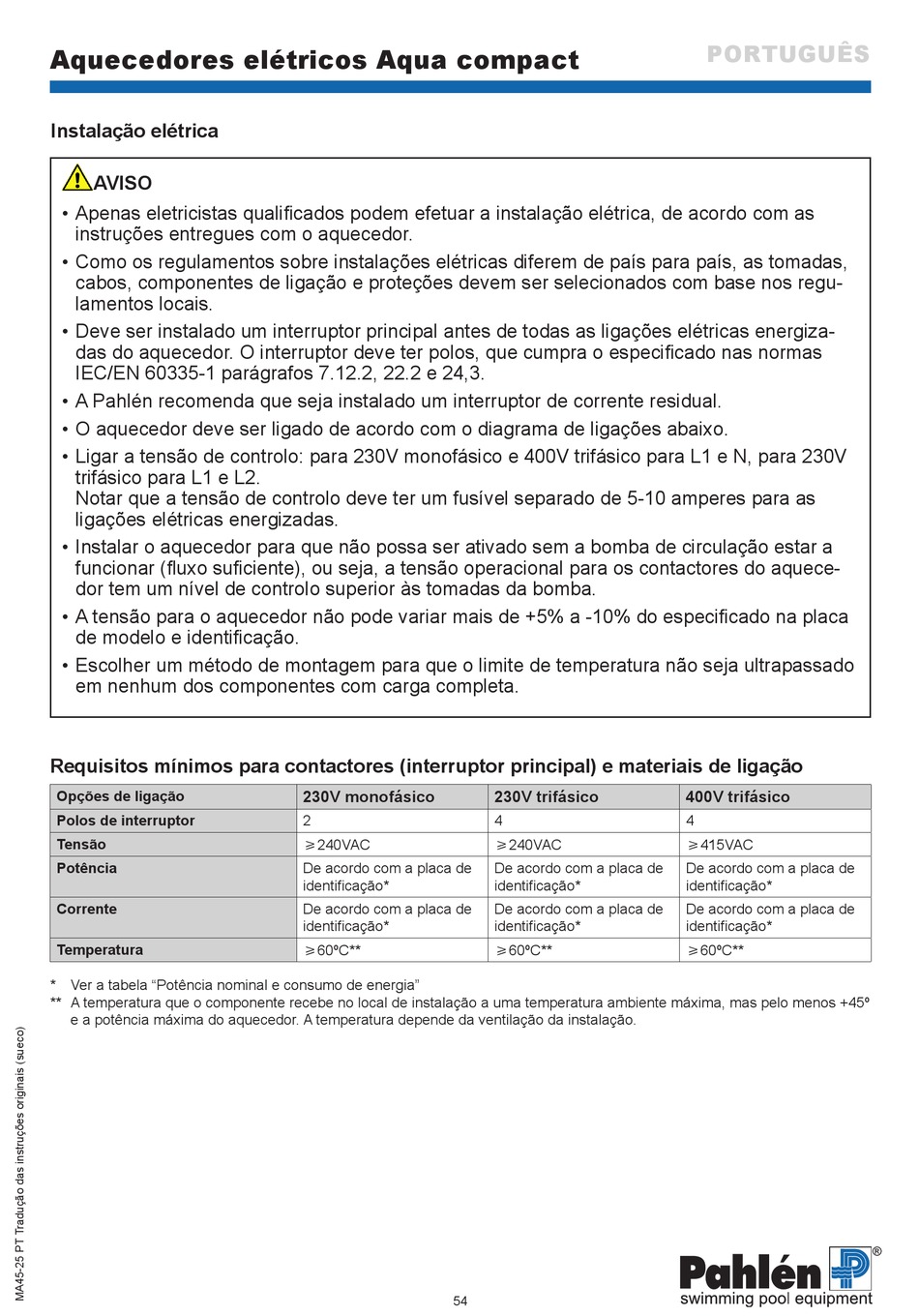

Instalação Elétrica - Pahlen Aqua compact Installationsanleitung

Aquecedores elétricos Aqua compact
Instalação elétrica
AVISO
• Apenas eletricistas qualificados podem efetuar a instalação elétrica, de acordo com as
instruções entregues com o aquecedor.
• Como os regulamentos sobre instalações elétricas diferem de país para país, as tomadas,
cabos, componentes de ligação e proteções devem ser selecionados com base nos regu-
lamentos locais.
• Deve ser instalado um interruptor principal antes de todas as ligações elétricas energiza-
das do aquecedor. O interruptor deve ter polos, que cumpra o especificado nas normas
IEC/EN 60335-1 parágrafos 7.12.2, 22.2 e 24,3.
• A Pahlén recomenda que seja instalado um interruptor de corrente residual.
• O aquecedor deve ser ligado de acordo com o diagrama de ligações abaixo.
• Ligar a tensão de controlo: para 230V monofásico e 400V trifásico para L1 e N, para 230V
trifásico para L1 e L2.
Notar que a tensão de controlo deve ter um fusível separado de 5-10 amperes para as
ligações elétricas energizadas.
• Instalar o aquecedor para que não possa ser ativado sem a bomba de circulação estar a
funcionar (fluxo suficiente), ou seja, a tensão operacional para os contactores do aquece-
dor tem um nível de controlo superior às tomadas da bomba.
• A tensão para o aquecedor não pode variar mais de +5% a -10% do especificado na placa
de modelo e identificação.
• Escolher um método de montagem para que o limite de temperatura não seja ultrapassado
em nenhum dos componentes com carga completa.
Requisitos mínimos para contactores (interruptor principal) e materiais de ligação
Opções de ligação
Polos de interruptor
Tensão
Potência
Corrente
Temperatura
* Ver a tabela "Potência nominal e consumo de energia"
** A temperatura que o componente recebe no local de instalação a uma temperatura ambiente máxima, mas pelo menos +45º
e a potência máxima do aquecedor. A temperatura depende da ventilação da instalação.
230V monofásico
2
240VAC
De acordo com a placa de
identificação*
De acordo com a placa de
identificação*
60ºC**
54
230V trifásico
4
240VAC
De acordo com a placa de
identificação*
De acordo com a placa de
identificação*
60ºC**
PORTUGUÊS
400V trifásico
4
415VAC
De acordo com a placa de
identificação*
De acordo com a placa de
identificação*
60ºC**
