■ Option: Switchboard

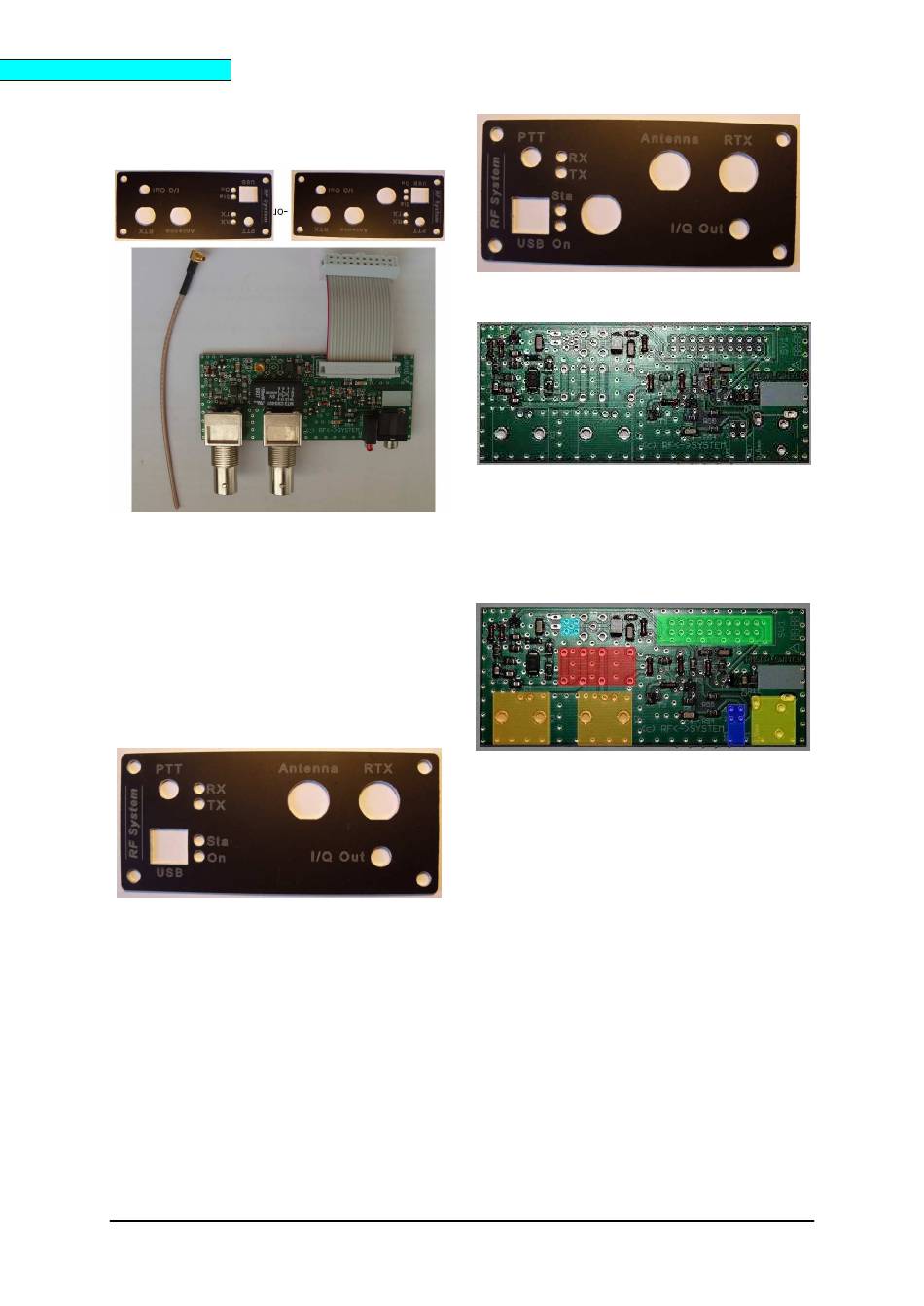

Bild-20: Switchboard Optionen
Das
Switchboard
Ausführungsvarianten erhältlich, die
sich lediglich in den Ausstanzungen
der Rückwand unterscheiden.
Haben Sie Ihren PMSDR Bausatz
komplett mit Switchboard bestellt,
erhalten Sie die Rückwand Typ-2.
Bild-21: Rückwand Typ-2
In diesem Fall durften Sie dann die
Antennen-Buchse auf der PMSDR
Platine nicht bestücken!
Im anderen Fall, wenn es also um
den nachträglichen Einbau geht,
erhalten sie die Rückwand Typ-1.
16
Bild-22: Rückwand Typ-1
Bild-23: Platine Switchboard
Das Switchboard wird genau so wie
der PMSDR, als SMD vorbestückte
Einheit geliefert.
ist
in
zwei
Bild-24: Best.Plan Switchboard
Bestücken Sie die Platine mit den 7
Bauteilen wie folgt:
Teileliste / Bauteil-Positionen:
[ ] Rot: Relais
[ ] Orange: 2x BNC-Buchsen
[ ] Grün: Stiftleiste 2-Reihig
[ ] Gelb: LED Block
[ ] Hellblau: MMCX/SMA-Buchse
[ ] Dunkelblau: LED Block
[ ] Coax-Kabel mit MMCX-Stecker
Die einzelnen Bauteile setzen Sie
bitte entsprechend ihren Farben ein.
