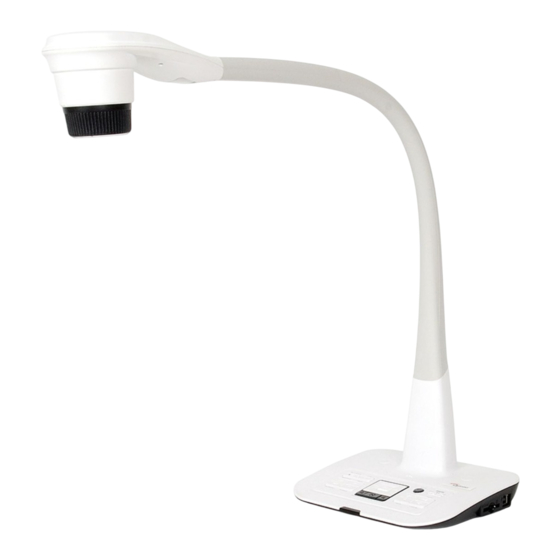

Optoma DC450 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für DC450:
- Kurzanleitung (2 Seiten) ,
- Bedienungsanleitung (105 Seiten)
Verwandte Anleitungen für Optoma DC450
Inhaltszusammenfassung für Optoma DC450

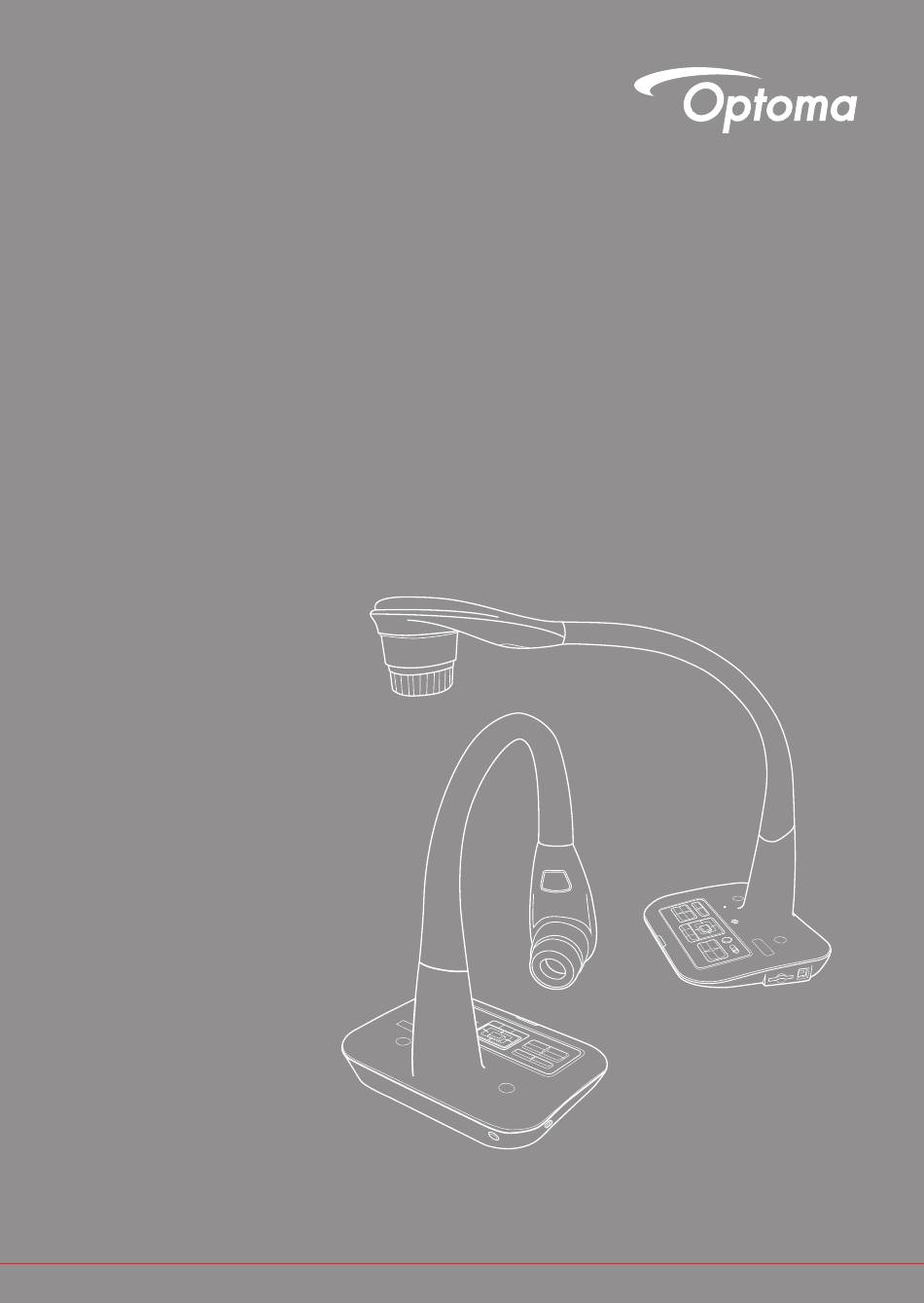

- Seite 1 DC450 DC450 Dokumentenkamera Deutsch Deutsch Bedienungs anleitung Bedienungsanleitung...
- Seite 2 • Willkommen: Vielen Dank für den Kauf dieses Produktes. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie Ihr neues Gerät benutzen. • FCC-Einhaltungserklärung (Klasse A): Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen.
- Seite 3 Warnung 1. Schauen Sie nicht direkt in die LED-Lichtquelle – dies kann die Augen schädigen. 2. Fassen Sie das Gerät beim Tragen mit beiden Händen am unteren Teil des Hauptgerätes. Tragen Sie das Gerät niemals am Arm oder am Kamerakopf. 3.
-
Seite 4: Dokumentenkamera Vorbereiten
Dokumentenkamera vorbereiten Ihre neue Dokumentenkamera Schwanenhals Arm HDMI Eingang Mikrofon IR Empfänger für Fernbedienung LED-Lampe Aufnahme für Diebstahlschutz Kamerakopf IR Empfänger für Fernbedienung 5 V DC Anschluss Bedienpanel VGA-Ausgang Lautsprecher VGA-Eingang SD-Card HDMI Ausgabe USB-Anschluss... - Seite 5 Bedienfeld Taste Funktion Taste Funktion Verkleinert das Bild Schaltet das Gerät ein/aus Vergrößert das Bild Kehrt das Bild um 180° um Makro/Normal-Schalter Einmaliger Autofokus Zeigt das aktuelle Bild als Aktiviert den PC-Modus für die Standbild „PASSTHROUGH“-Funktion Schaltet die LED-Lampe ein/aus Macht eine Fotoaufnahme und stellt ihre Helligkeit ein Zeigt das Menü...
- Seite 6 Fernbedienung Taste Funktion Taste Funktion Schnelltaste zum Einstellen der Helligkeit Erhöht/verringert die Lautstärke Schaltet das Gerät ein und aus Schaltet die Bild-im-Bild-Funktion ein und aus. * Zeigt ein verkleinertes Standbild Standbild innerhalb eines größeren Bildes an Blendet Symbole im Display ein und TBlendet das OSD-Menü...
-
Seite 7: Aufstellen Und Einrichten
Aufstellen und einrichten In diesem Abschnitt finden Sie nützliche Tipps zur problemlosen Anpassung der Dokumentenka- mera an Ihren persönlichen Bedarf. Bildrotation - Funktion Drehen Sie am Objektivrad um das Bild um 90° zu drehen 90° Leuchte In einer dunklen Umgebung schalten Sie für eine bessere Belichtung bitte die LED-Lampe ein. - Seite 8 Arbeitsbereich Höhe 47cm for max. Arbeitsbereich (297mmx 420mm) 420cm Falls das Dokument nicht in den empfohlenen Arbeitsbereich gelegt wird, sollten Sie das bild mit der FLIP- Taste ( ) am Bedienfeld oder an der Fernbedienung drehen. Minimale Höhe 15 cm...
-
Seite 9: Helligkeit Einstellen
Helligkeit einstellen 1. Drücken Sie die MENU-Taste und wählen Sie die Helligkeitseinstellung ( 2. Stellen Sie die Helligkeit mit den Tasten ( oder ) auf die gewünschte Intensität ein. Anpassen der Größe Verwendung der Zoom-Tasten, ( ) , verkleinert / vergrößert das Bild. Bild drehen - Funktion Drücken Sie die Flip-Taste um das Bild zu drehen... -
Seite 10: Fokus Einstellen
Fokus einstellen ▶ Automatischer Fokus Mit der Autofokustaste ( ) können Sie das Bild einmalig fokussieren. ▶ Manueller Fokus Mit den Tasten zum manuellen Fokussieren ) können Sie die Bildschärfe fein abstimmenfocus. Antireflex Mit der Antireflexfolie aus transparentem Kunststoff können Sie Lichtreflexionen weitestgehend verhindern. - Seite 11 Stellen Sie den Weißabgleich ein 1. Die Standardeinstellung der Dokumentenkamera für den Weißabgleich lautet“Automatisch”. 2. Es gibt unterschiedliche Modi (Automatisch, Neonlicht, Kunstlicht und Anpassen), passend zu den unterschiedlichen Umgebungen. 3. Weißabgleich anpassen: Drücken Sie die Taste “Menü”( ) → Weißabgleich → den Modus “Anpassen”aufrufen.
-
Seite 12: Sd-/Sdhc-Karten (Separat Erhältlich) Einlegen Und Herausnehmen
SD-/SDHC-Karten (separat erhältlich) einlegen und herausnehmen 1. Schieben Sie die Speicherkarte (SD/SDHC/MMC/MMC 2.0) mit der Beschriftung nach oben bis zum Anschlag in den Steckplatz ein. 2. Wenn die Karte richtig eingelegt wurde, erscheint das Symbol ( ) im Display; nun kannnicht mehr auf den internen Speicher zugegriffen werden. -
Seite 13: Schritt 1 / Netzteil Anschließen
Anschließen Systemdiagramm Schritt 1 / Netzteil anschließen Schließen Sie den Netzteilstecker an den DC IN-Anschluss des Gerätes an, verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung). Die Art des Netzteils ist von Ihrem Land / Ihrer Region abhängig. Schritt 2 / Ausgabe Auflösung und Bildformat Einstellung Es sind verschiedene Auflösungen verfügbar - abhängig von dem gewählten Ausgang und Bildfor-... -
Seite 14: Normale Fernsehgeräte
Step 3 / Komponenten anschließen Product Display Cable PC Port Port Device Port RGB OUTPUT RGB INPUT RGB INPUT RGB OUTPUT HDMI-INPUT HDMI HDMI- OUTPUT TYPE A Port TYPE A Port TYPE B Port ▶ Normale Fernsehgeräte • Anschluss über den VGA-Ausgang (VGA OUTPUT) Zur reinen Bildanzeige verbinden Sie den VGA OUT-Ausgang des Gerätes über ein VGAKabel mit dem RGB-Eingang des Fernsehgerätes. -
Seite 15: Computer Anschließen
Computer anschließen ▶ Anschluss über VGA-Kabel Verbinden Sie den VGA-Ausgang des Computers über ein VGA-Kabel mit dem VGA INAn- schluss des Gerätes. ▶ Verwenden Sie ein HDMI Kabel zur Durchleitung Verwenden Sie ein HDMI-Kabel am HD-IN-Anschluss der Dokumentenkamera um einen Computer mit HD-OUT-Anschluss zu verbinden. -
Seite 16: Menüoptionen Bei Der Vorschau
Grundbedienung 1. Drücken Sie die MENU-Taste( ) an der Fernbedienung oder am Bedienfeld ( 2. Mit ( ) schalten Sie zwischen unterschiedlichen Registern um. 3. Mit( ) treffen Sie Ihre Auswahl oder zeigen unterschiedliche Auswahlmöglichkeiten an. 4. Zum Anpassen von Einstellungen nutzen Sie die Tasten ( 5. -
Seite 17: Menüoptionen Bei Der Wiedergabe
Element Symbol Option Beschreibung Signalton Ein / Aus Schaltet Tonsignale ein und aus Stellt die Funktion zur Beseitigung flimmernder Darstellung auf 50 oder 60 Hz ein. Diese 50Hz / 60Hz Netzfrequenz Einstellung richtet sich nach der Frequenz Ihrer Netzspannung. Trennen Sie das USB-Funktion aus Zur Auswahl des Massenspeichermodus wählen Datenträger Sie „Datenträger“... -
Seite 18: Videos Aufzeichnen / Standbild Aufnehmen
Videos aufzeichnen / Standbild aufnehmen 1. Stellen Sie die Bildaufnahme oder die Videoauflösung entsprechend der nachstehenden Tabelle ein: Bildaufnahme Au- Videoaufnahme Ausgabe-Umschalter Auflösung Einstellung flösung Auflösung 1024 x 768 1024 x 768 UXGA 1600 x 1200 720P 1280 x 720 1280 x 720 HDMI 1080i... -
Seite 19: Dateien Zum Computer Kopieren
Dateien zum Computer kopieren Bitte beachten Sie, dass Videos im AVI-Format aufgezeichnet werden und unter der Bezeich- nung „Videoxxx.avi“ gespeichert werden („xxxx“ steht dabei für die laufende Nummer, z. B. „Video1234. avi“). Bevor Sie solche Videos am PC betrachten können, müssen Sie eventuell spezielle Software zur Medienwiedergabe installieren. -
Seite 20: Erweiterte Funktionen
Erweiterte Funktionen Hervorhebungsfunktion/ Maskierungsfunktion Hervorhebungsfunktion 1. Wenn Sie die Aufmerksamkeit Ihres Publikums auf einen bestimmten Teil des Bildes lenken möchten, bietet sich die Hervorhebungsfunktion an. 2. Drücken Sie die Hervorhebungstaste ( ) an der Fernbedienung, bewegen Sie den Hervorhebungsbereich mit den Richtungstasten. Maskierungsfunktion 1. -
Seite 21: Mikroskop Anschließen
Mikroskop anschließen Über ein angeschlossenes Mikroskop können Sie Objekte bei großer Darstellung untersuchen. 1. Wählen Sie ein passendes Mikroskop und entsprechende Objekte. 2. Wählen Sie einen passenden Mikroskopadapter. 3. Mikroskopadapter sind für folgende Okulare erhältlich: 28 mm, 31 mm, 33 mm, 34 mm Durchmesser. - Seite 22 5. Switch the focus mode to Macro. Schalten Sie den Focus-Modus auf Macro um. Drücken Sie die MENU-Taste - wählen Sie Focus( ) --> select Macro oder drücken Sie die Makrotaste( ) an der Fernbedienung 6. Verbinden Sie das Objektiv mit angebrachtem Mikroskopadapter mit dem Mikroskop Stellen Sie das Bild über die Bedienelemente des Mikroskops scharf.
- Seite 23 Lagern 1. Schalten Sie das Gerät aus. 2. Ziehen Sie den Netzstecker des Netzteils aus der Steckdose. Trennen Sie nun das Netzteil und sämtliche Kabel vom Gerät. 3. Klappen Sie Kamerakopf und Arm wie in der Abbildung gezeigt zusammen.
-
Seite 24: Problemlösung
Problemlösung Beim Einsatz der Dokumentenkamera : Problem Ursache Lösung Das Netzteil wurde nicht Schließen Sie das Netzteil Das Gerät lässt sich nicht richtig an die Steckdose wieder richtig an die Doku- einschalten. mentenkamera und an die oder an die Dokumentenka- Steckdose an. - Seite 25 Beim Einsatz der Dokumentenkamera : Problem Ursache Lösung Stellen Sie die Schärfe mit der Autofokustaste ein oder manuell nach. Das Objekt befindet sich Das Bild ist verschwommen vermutlich zu nahe am Wählen Sie den Objektiv. Makromodus, wenn sich das Objekt weniger als 30cm entfernt befindet.
- Seite 26 Beim Einsatz der Dokumentenkamera: Problem Ursache Lösung Dies geschieht, wenn Sie ein paar Bilder oder Videos aufzeichnen und dann Bilder und Videos lassen Die unauffindbaren erst eine Speicherkarte sich nicht löschen und auch Aufzeichnungen wurden im einlegen. Nachdem nicht auf der Speicherkarte internen Speicher abgelegt.
-
Seite 27: Zusätzliche Informationen
ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 47697 Westinghouse Drive, 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94539, USA 510-897-8601 info@os-worldwide.com 株式会社オーエス www.optomausa.com services@optoma.com 0120-380-495 www.os-worldwide.com コンタクトセンター: Kanada Taiwan 47697 Westinghouse Drive, 888-289-6786 12F., No.213, Sec. - Seite 28 TS-82-913-90015 www.optoma.com...
