DRUM MODULE – BETRIEB

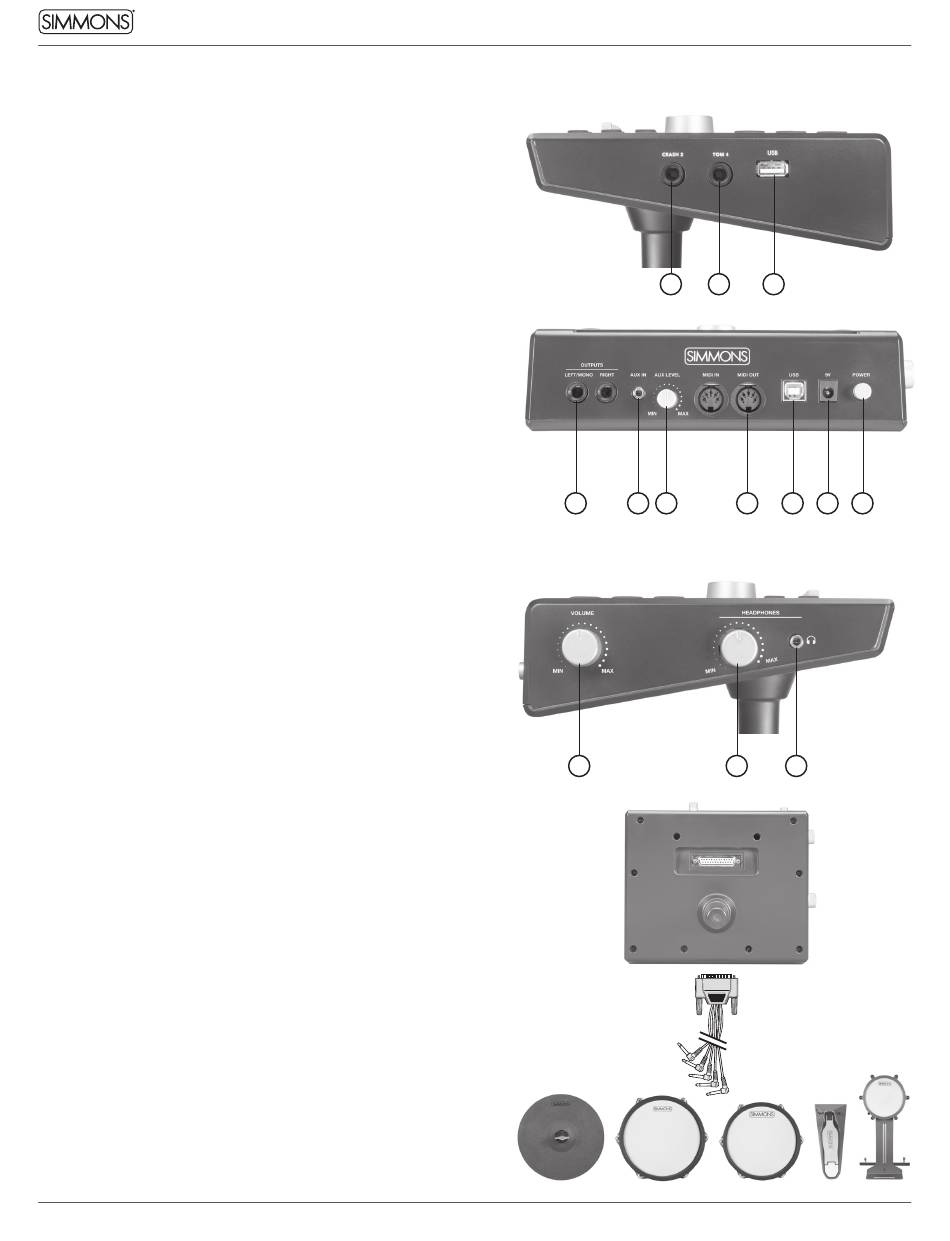

RECHTES SEITENPANEL
1.
Crash 2: ¼" Stereo-Eingangsbuchse zum Befestigen eines
zusätzlichen Crash-Beckens
2.
Tom 4: ¼" Stereo-Eingang zum Befestigen eines zusätzlichen
Tom Pads
3.
USB: USB-Host-Eingang zum Verbinden eines USB-Flash-
Laufwerks zum Laden von Samples und Song-Speicher
HINTERES PANEL
4.
Ausgänge: Stereo-Line-Ausgänge zum Verbinden mit einem
Monitorsystem. Wenn Sie in Mono arbeiten, verwenden Sie den
linken Mono-Ausgang
AUX-Eingang: ⅛" Stereo-Eingang zum Verbinden eines
5.
Smartphones, Tablets oder einer anderen Tonquelle. Der Sound
wird über Ausgänge und Kopfhörer abgespielt
6.
AUX Level: Passt das Volumen des AUX-Eingangs an
7.
MIDI: MIDI-Eingang und -Ausgang zum Verbinden mit
Computeraufzeichnungssystemen und Auslösen externer Sounds
8.
USB: USB-Geräteeingang zum Verbinden des Moduls mit einem
PC, Tablet oder Smartphone.
9.
9 V: Stromversorgungseingang für das mitgelieferte Netzteil
10. Power-Taste Ein paar Sekunden gedrückt halten, um die
Stromversorgung ein- oder auszuschalten
LINKES SEITEN-PANEL
11. Volume: Steuert das Volumen der Line-Ausgänge
12. Kopfhörerlautstärke: Steuert die Lautstärke über die Kopfhörer
13. Kopfhörerausgang ⅛" Stereo-Buchse zum Anschließen von
Kopfhörern
UNTERES PANEL
Serielle DB25-Anschlussbuchse für die Pad-Trigger-Kabel.
MULTI-PIN-BUCHSE
Mit den mitgelieferten Kabeln die ¼"-Buchsen an die
entsprechenden Trommelpads, die Becken-Pads und die
Fußmaschine anschließen. Die Pin-Verbindung wird an den seriellen
Anschluss des Soundmoduls angeschlossen. (Siehe Abbildung.)
Hinweis: Der Klang des Hi-Hat-Pads wird vom Hi-Hat-
Pedal gesteuert. Ähnlich wie bei einem echten Schlagzeug
fungiert das Hi-Hat-Pad als „offenes Hi-Hat", wenn das Pedal
freigegeben wird. Wenn das Pedal gedrückt wird, fungiert es als
„geschlossenes Hi-Hat".
