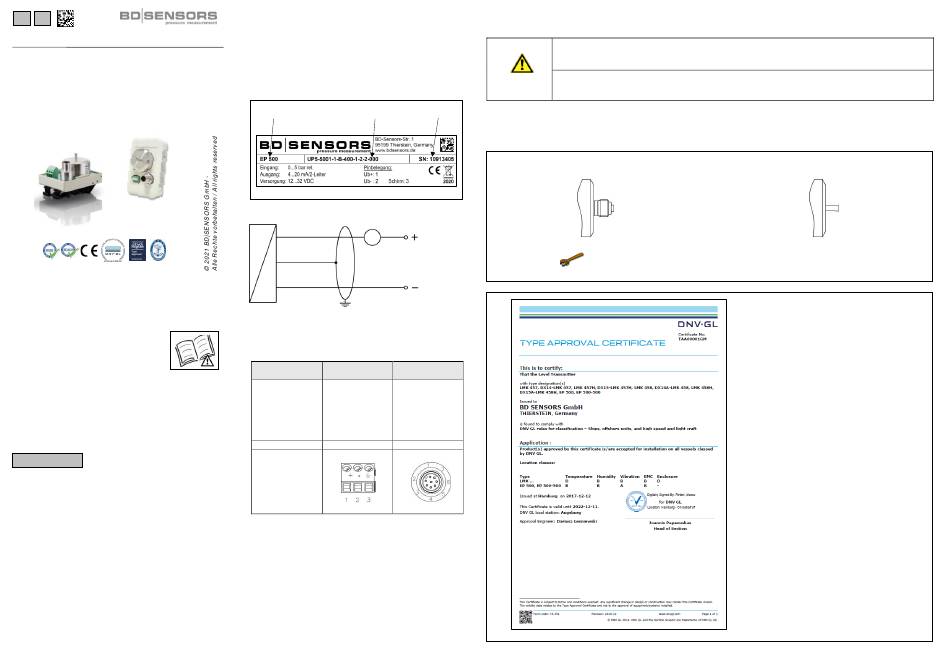

Montageanleitung /
Mounting instructions
Druckmessumformer für Schifffahrt und Offshore /
Pressure Transmitter for Shipbuilding and Offshore
EP 500, EP 500-500
Option
EP 500-500
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
READ THOROUGHLY BEFORE USING THE DEVICE
KEEP FOR FUTURE REFERENCE
ID: MA_EP500_D-E | Version: 02.2021.0
Diese Montageanleitung stellt einen Auszug
aus der ausführlichen Betriebsanleitung dar.
Laden Sie sich diese auf unserer Homepage
herunter, falls Sie nicht mit dem Produkt
vertraut sind.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
http://www.bdsensors.de
– Technische Änderungen vorbehalten –
– Technical modifications reserved –
Deutsch
WARNUNG -
Um Gefährdungen des Bedienpersonals und
Schäden am Gerät auszuschließen, müssen die beschriebenen
Arbeiten von qualifiziertem Fachpersonal durchgeführt werden.
WARNUNG - Halten Sie sich an Sicherheitshinweise und
Handlungsanweisungen, die in der Betriebsanleitung aufgeführt
werden. Zusätzlich sind die geltenden Unfallverhütungsvor-
schriften, Sicherheitsbestimmungen sowie landesspezifische
Installationsstandards und die anerkannten Regeln der Technik
einzuhalten.
Haftungs- und Gewährleistungsbeschränkung
Nichtbeachtung der Montage- / Betriebsanleitung und techni-
schen Vorschriften, unsachgemäße und nicht bestimmungsge-
mäße Verwendung, Veränderung oder Beschädigung des
Gerätes führen zu Verlust der Gewährleistungs- und Haftungs-
ansprüche.
Bestimmungsgemäße Verwendung
Stellen Sie sicher, dass das Messmedium mit den medienbe-
rührten Teilen verträglich und das Gerät uneingeschränkt für die
Anwendung geeignet ist. Die im aktuellen Datenblatt aufgeführ-
ten technischen Daten sind verbindlich und müssen unbedingt
eingehalten werden.
Produktidentifikation
Typenbezeichnung Bestellcode Seriennummer
Anschlussschaltbild
Versorgung +
p
A
U
B
I Versorgung –
HINWEIS - Verwenden Sie für den elektrischen Anschluss
eine geschirmte und verdrillte Mehraderleitung.
Anschlussbelegungstabelle
Elektrische Anschluss- M12x1 (8-polig),
Anschlüsse klemmen Metall
Versorgung +1
1 -
- 4
Versorgung +2
Versorgung –
2 2
- 5
Tx
- 6
Rx
GND - 7
- 1
NC
Schirm 3 3
Abbildung
Montage
Lebensgefahr durch davonfliegende Teile, austretendes Medium, Stromschlag
- Montieren Sie das Gerät immer im druck- und stromlosen Zustand!
- Betreiben Sie das Gerät nur innerhalb der Spezifikation! (gemäß Datenblatt)
Lebensgefahr bei nicht bestimmungsgemäßer Installation
GEFAHR
- Durchführung der Installation nur von fachspezifisch qualifiziertem Personal, das die Betriebsanleitung
gelesen und verstanden hat!
HINWEIS - Verwenden Sie bei dem Anschluss nach EN 837 zur Abdichtung eine geeignete Dichtung, entsprechend dem Messstoff
und dem zu messenden Druck.
HINWEIS - Der erforderliche Anzugsmoment richtet sich nach den Gegebenheiten vor Ort (Werkstoff und Geometrie der Aufnahme-
stelle). Der angegebenen Anzugsmoment gilt für Druckmessumformer und darf nicht überschritten werden!
Anschluss G1/4" nach EN 837
ca. 20 Nm
Schlauchtülle
stecken Sie einen flexiblen Anschluss-
schlauch ( 4 mm) bis zum Anschlag
auf den Schlauchanschluss
Die Druckmessumformer EP 500 und
EP 500-500 erfüllen standardmäßig die
Anforderungen des DNV▪GL (Det Norske
Veritas ▪ Germanischen Lloyd ).
Das Zertifikat können Sie auf unserer
Homepage herunterladen:
http://www.bdsensors.de
