Montage - Perpedes Aso Gebrauchsanweisung

ASO
die Achillessehnen-Lauforthese
nach Dr. Zerbian / Dolezal
HMV-POS. 23.06.01.1007
Dieses Medizinprodukt muß vor der Inbetriebnahme montiert und individuell an den Patienten ange-
passt werden. Die Anpassung darf nur vom Techniker vorgenommen werden.
LIEFERUMFANG (TEILWEISE BEREITS VORMONTIERT)
1 Paar Wadenhalbschalen mit Verschlußsystem
1 Fußschale mit Verschlußsystem und 2 Befestigungszapfen für die Laufsohle
2 Einstellscheiben
4 Schrauben für die Montage der Wadenhalbschalen an die Fußschale
1 Arretierungsschraube für die Laufsohle
1 Paar Wadenpolster mit je 3 Befestigungspunkten
2 Sohlenpolster mit je 2 Befestigungspunkten
3 Laufsohlen (je 1 Laufsohle für 25°, 13° und 0°)
1 Gebrauchsanweisung

MONTAGE

1. Die Laufsohle auf die Fußgröße des Patienten kürzen, ggf. von oben
ausschleifen.
2. Die Fußschale bei Bedarf ebenfalls kürzen, Grundgelenke sollen frei
abrollen können.
3. Sohlenpolster in Fußschale einkleben; Kleber hierzu durch Wärme
aktivieren.
4. Die beiden Wadenhalbschalen können bei Patienten mit kurzem
Unterschenkel von oben gekürzt werden; die Klettverschlüsse sind
hierbei adäquat zu versetzen. Druck auf das Wadenbeinköpfchen
(caput fibulae) ist unbedingt zu vermeiden!
5. Zur Weichteiladaptierung sind die Wadenschalen bei 120 - 130° C
thermoplastisch verformbar.
6. Analog zu den einzelen Laufsohlen ist in jedem Fall ein kontralateraler
Höhenausgleich vorzunehmen.
7. Alle Schrauben festziehen.

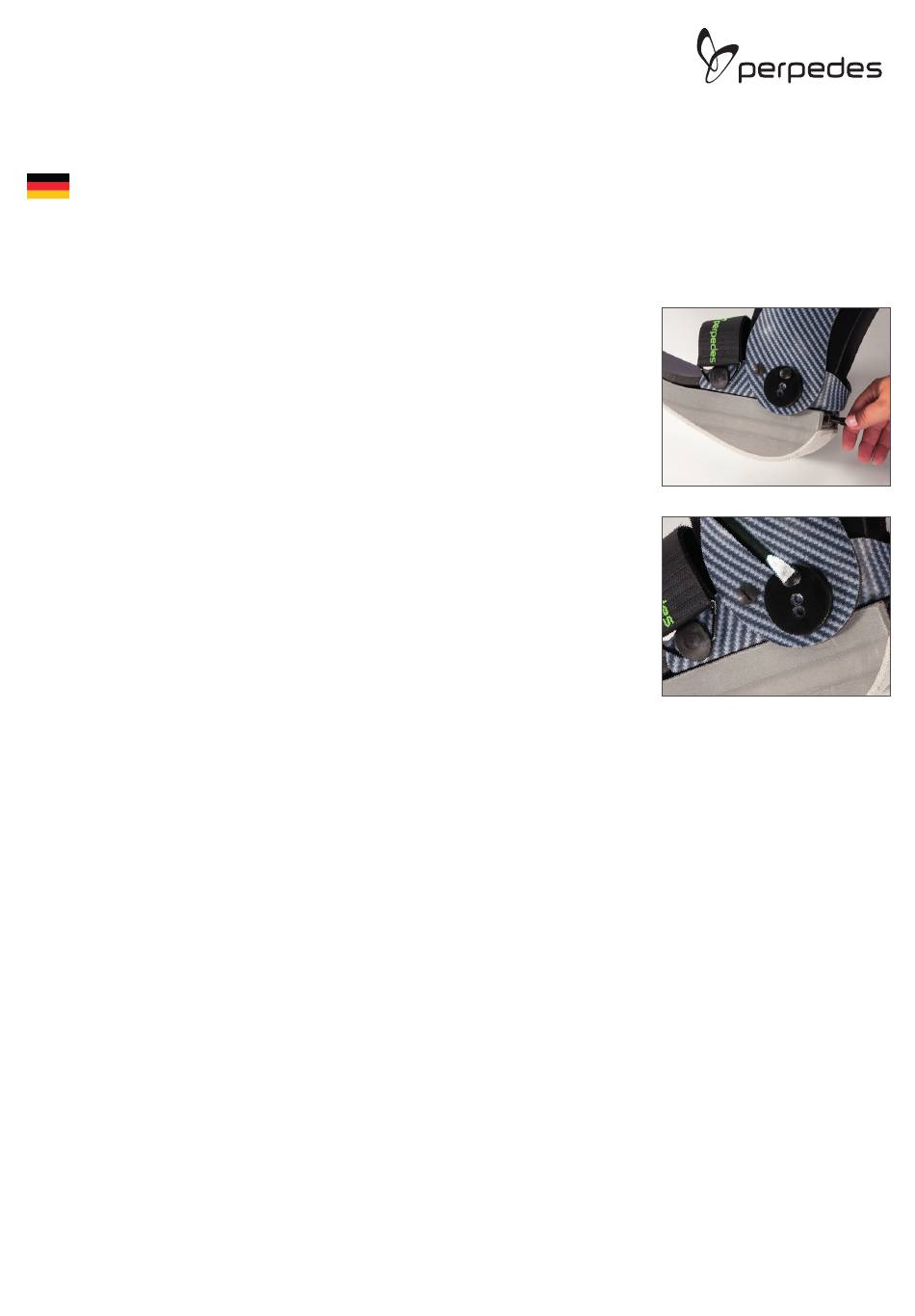

WECHSEL DER LAUFSOHLE
Die ASO wird mit drei unterschiedlichen Laufsohlen ausgeliefert. Bei der
Lieferung ist die ASO für die 25°-Stellung vorbereitet. Zum Verändern des
Neigungswinkels die Schrauben der Einstellscheiben entfernen und die
Feststellschrauben lockern. Die Winkeleinstellung der Wadenhalbschalen
durch die Einstellscheiben einstellen und die vier Schrauben wieder
festziehen.
Analog zur Winkeleinstellung ist ein kontralateraler Höhenausgleich unbe-
dingt erforderlich (25° ca. 50 mm, 13° ca. 25 mm). Bei einem Wechsel der
Laufsohle die Einstellscheiben auf den entsprechenden Winkel einstellen.
Die Wadenhalbschalen müssen nach der Montage auf der Fußschale auf-
liegen. Bund der Haltemuttern beachten! Die Wadenhalbschalen müssen
nach der Montage auf der Fußschale aufliegen. Bund der Haltemuttern
beachten!
Seite 2/8
