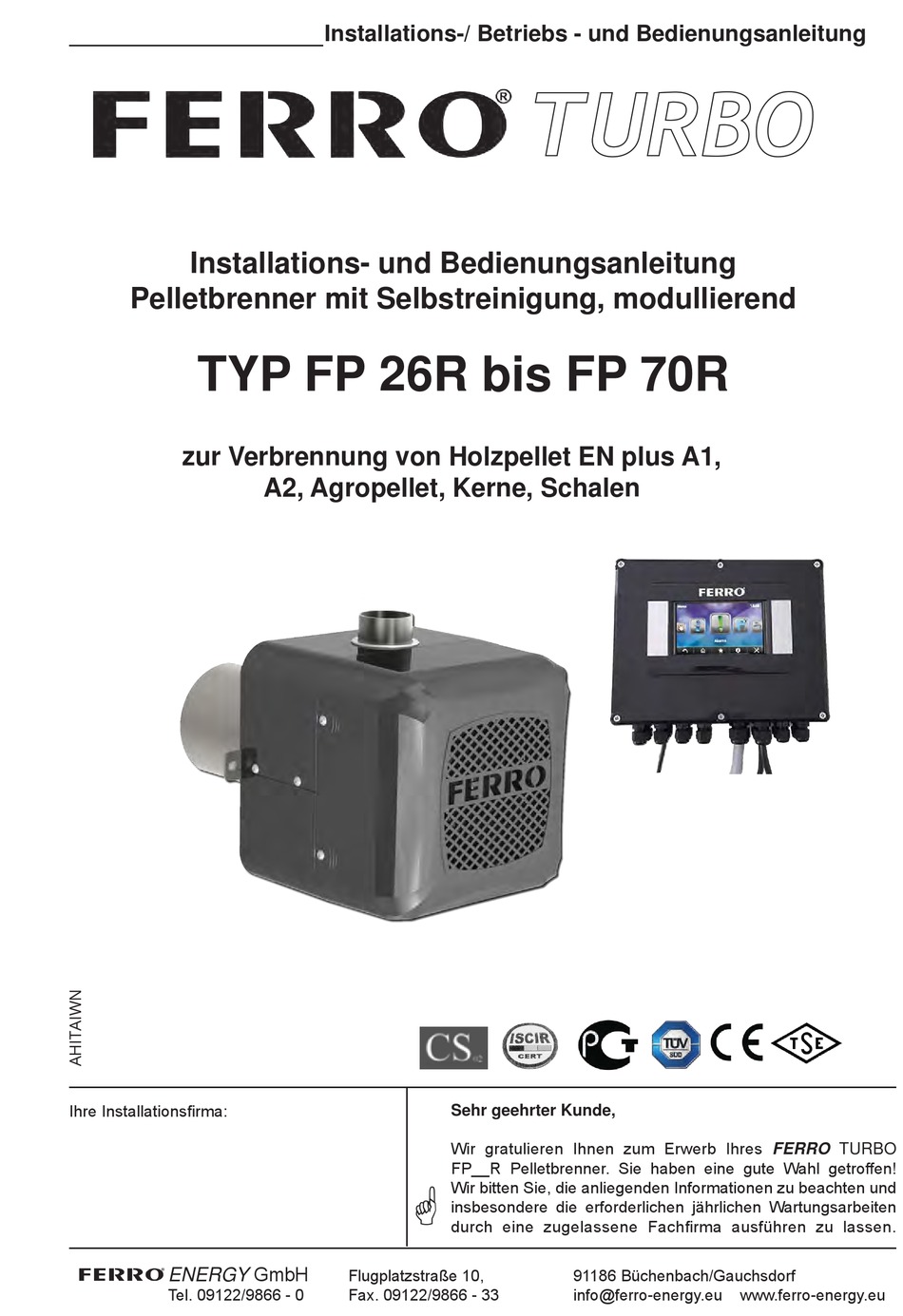

Installations- und Bedienungsanleitung
Pelletbrenner mit Selbstreinigung, modullierend
TYP FP 26R bis FP 70R
zur Verbrennung von Holzpellet EN plus A1,
Ihre Installationsfirma:
ENERGY GmbH
Tel. 09122/9866 - 0
Installations-/ Betriebs - und Bedienungsanleitung
A2, Agropellet, Kerne, Schalen
Flugplatzstraße 10,
Fax. 09122/9866 - 33
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO
FP__R Pelletbrenner. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
91186 Büchenbach/Gauchsdorf
info@ferro-energy.eu
www.ferro-energy.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferro Turbo FP 26R
Inhaltszusammenfassung für Ferro Turbo FP 26R
- Seite 1 Verbrennung von Holzpellet EN plus A1, A2, Agropellet, Kerne, Schalen Ihre Installationsfirma: Sehr geehrter Kunde, Wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO FP__R Pelletbrenner. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und ...
-
Seite 2: Inhaltsverzeichnis
FP26-70R INHALTVERZEICHNIS PRODUKTBESCHREIBUNG ...................... 3 1.1. Konstruktion des Brenners ....................3 1.1.1. Modelle FP 26R und FP 35R ..................... 4 1.1.2. Modelle von FP 44R und 70R .................... 4 1.2. Qualitätsanforderungen an die Pellets .................. 5 1.3. Technischen Daten des Brenners ..................6 1.4. -
Seite 3: Produktbeschreibung
Anlage nötig. Das Anheizen, die Aufrechterhaltung des Feuers nach dem Erreichen der Solltemperatur und die Brennstoffzuführung erfolgen automatisch. Diese Besonderheit des FERRO TURBO FP_R besteht in einer Reihe von konstruktiven Verbesserungen gegenüber den früher erhältlichen Brennern mit Dreh-Brennkammer. Dadurch gewährleisten... -
Seite 4: Modelle Fp 26R Und Fp 35R
FP26-70R 1.1.1. Modelle FP 26R und FP 35R Der Brenner besteht aus folgenden Baugruppen: Brennkammer – bestehend aus Feuerung (1) aus hochwertigstem hitzebeständigem Stahl • und aus Schutzrohr (2); Blasmodul – bestehend aus Gehäuse aus unbrennbarem Werkstoff ABS V0 (3), aus •... -
Seite 5: Qualitätsanforderungen An Die Pellets
FP26-70R Der Brenner besteht aus folgenden Baugruppen: Brennkammer – bestehend aus Feuerung (1) aus hochwertigstem hitzebeständigem Stahl • und aus Schutzrohr (2); Brenner-Gehäuse – aus Edelstahl; • Blasmodul – das Blasmodul befindet sich unter dem Gehäuse. Das Blasmodul besteht aus •... -
Seite 6: Technischen Daten Des Brenners
FP26-70R 1.3. Technischen Daten des Brenners Wichtigste Eigenschaften der Pellet-Brenner sind: Sicherheit • Die Überdruckverbrennungstechnologie und der eingebaute Feuerriegel mit Gegengewicht verhindern den Flammenrückschlag; Temperatursensor des Brenners; • Elastisches Beschickungsrohr – bei einem Flammenrückschlag schmilzt das Rohr und der • Brennstoff kann nicht zum Brenner gelangen;... -
Seite 7: Tabelle 2. Technische Daten
FP26-70R Tabelle 2. Technische Daten. Typ: FP 26R FP 35R FP 44R FP 70R Leistung: 5 - 26 kW 8 - 35 kW 10 - 44 kW 15 - 70 kW 230 V AC / 230 V AC / 230 V AC / 230 V AC / Strom-Versorgung 50Hz... -
Seite 8: Tabelle 3. Brenner-Abmessungen
FP26-70R Der Brenner zeichnet sich durch einfache und kompakte Konstruktion aus und kann leicht an der Kesseltür montiert werden. nachfolgenden Tabelle wurden Abmessungen Zeichnungen der Montageöffnungen für einzelne Brennertypen angegeben. Wir unterscheiden zwei Gruppen von Brennern: Gruppe 1 • Gruppe 2 • FP 26R FP 44R FP 35R... -
Seite 9: Sicherheitssysteme Des Brenners
FP26-70R 1.4. Sicherheitssysteme des Brenners Die Brenner sind mit folgenden Sicherheitssystemen ausgestattet, die den Benutzer vor dem Flammenrückschlag schützen: 1. Temperatursensor des Brenners Der Sensor schaltet nach der Erfassung einer Temperatur von mehr als 90 °C (die Einstellung der Alarmtemperatur kann geändert werden in Abhängigkeit von den Bedingungen, bei denen das Gerät arbeiten muss z.B. -
Seite 10: Installation
FP26-70R 2. INSTALLATION 2.1. Schornstein Die Schornstein-Parameter sollen an die Anforderungen der Heizvorrichtung angepasst sein. Der Schornstein kann aus Keramik oder aus Stahl bestehen; er soll sauber sein und der Schornsteinzug soll ausreichend für den mit einer Heizvorrichtung zusammenarbeitenden Brenner im Bereich der eingestellten Leistung sein. -
Seite 11: Tabelle 5. Mindestabmessungen Der Verbrennungskammer
FP26-70R Bild 4. Platzierung des Brenners unter Berücksichtigung der Flammenrichtung. Tabelle 5. Mindestabmessungen der Verbrennungskammer. MINDESTABMESSUNGEN DER VERBRENNUNGSKAMMER BRENNERTYP MIN. MIN. VERBRENNUNGKAMMER- VERBRENNUNGKAMMER- VOLUMEN [m LÄNGE L [mm] FP 26R 0,023 FP 35R 0,030 0,038 FP 44R FP 70R 0,070... -
Seite 12: Tabelle 6. Beispiele Für Mindestabmessungen Der Rechteckigen Verbrennungskammer
FP26-70R Tabelle 6. Beispiele für Mindestabmessungen der rechteckigen Verbrennungskammer. BEISPIELE FÜR MINDESTABMESSUNGEN DER RECHTECKIGEN VERBRENNUNGSKAMMER BRENNERTYP MIN. VERBRENNUNG- BREITE A [mm] HÖHE H [mm] KAMMER- LÄNGE L [mm] FP 26R FP 35R FP 44R FP 70R Tabelle 7. Beispiele für Mindestabmessungen der walzenförmigen Verbrennungskammer. BEISPIELE FÜR MINDESTABMESSUNGEN DER WALZEN- FÖRMIGEN VERBRENNUNGSKAMMER BRENNERTYP... -
Seite 13: Brennstoffbehälter
FP26-70R 2.3. Brennstoffbehälter Der Brennstoffbehälter kann aus einem beliebigen unbrennbaren Werkstoff bestehen, z.B. Stahlblech mit beliebigem Raumgehalt und er soll in einem ausreichenden Abstand vom Brenner (Bild 7) angeordnet sein. Am unteren Teil des Brennstoffbehälters wird ein Spiralförderer im Schutzrohr montiert. Die Steigung des Förderers soll nicht größer als 45° sein. Vor der Inbetriebnahme des Brenners muss der Brennstoffbehälter mit Pellet gefüllt werden. -
Seite 14: Stb Absicherung
FP26-70R Einbauschema Förderschnecke: 1. Beide Rohre (1) und (2) mit Hilfe von Schrauben M8 (3) und Muttern M8 (4) verbinden; 2. Bolzen (6) in die Wellenöffnung (8) stecken, anschließend Spirale (5) auf Bolzen (6) eindrehen und mit Hilfe der Muttern (7) anziehen; 3. -
Seite 15: Brenner Und Brennstoffförderer Montieren
FP26-70R 3. BRENNER UND BRENNSTOFFFÖRDERER MONTIEREN Bild 7. Schema der Kesselanlage. Der Brenner und der Brennstoffbehälter werden im einbaufertigen Zustand geliefert. Sie sind in Kartonverpackungen verpackt und müssen vorsichtig ausgepackt werden. - Seite 16 FP26-70R 1. Befestigung des Brenners am Kessel Um die korrekte Montage durchzuführen, muss der Brenner von der Kesseltür (2) thermisch abgedichtet werden [die Isolierung gehört nicht zum Lieferumfang]. Montageschema des Brenners FP 26R und FP 35R: das Feuerungsrohr des Brenners in die Montageöffnung des Kessels stecken und mit •...
- Seite 17 FP26-70R Montageschema des Brenners FP 44R und FP 70R: • Schrauben M5 (1) lösen und Gehäuse (2) abnehmen; • 4 Klammern (3) entfernen und Brenner aus dem Schutzrohr (4) herausnehmen; • Isolierungsschicht zwischen dem Montage-T-Stück und der Kesseltür (6) montieren [die Isolierung gehört nicht zum Lieferumfang];...
-
Seite 18: Steuergerät Anschließen
FP26-70R 2. Brennstoffförderer anschließen, Bild 5 Elastisches Beschickungsrohr am T-Stück befestigen, die Rohrlänge soll die Aufnahme des • oberen Fördererteils ermöglichen, mindestens jedoch 30 cm von der senkrechten Beschickungsachse des Brenners. Den zweiten Teil des elastischen Beschickungsrohrs auf das vertikale Rohr des Beschickungskamins des Brenners aufsetzen und mit der Schelle spannen. -
Seite 19: Zusätzliche Anschlüsse Und Erste Inbetriebnahme
FP26-70R 4. ZUSÄTZLICHE ANSCHLÜSSE UND ERSTE INBETRIEBNAHME 1. Zusätzliche Anschlüsse des Brenners sind in der Anleitung für das Steuergerät beschrieben. 2. Bestimmung der Brennleistung des verwendeten Pellets a) Vor Beginn des Auswuchtens ist sicherzustellen, dass die Förderschnecke mit Pellet gefüllt ist. b) Unter den Fördererausgang ist ein leerer Sack (z.B. - Seite 20 FP26-70R Bild 10. Wartung der Brenner FP 26R und FP 35R. ACHTUNG! Während der Inspektion (Inspektionsintervalle sind im Kapitel 6.2. angegeben), sollte der Service-Techniker die Feuerung vom Schutzrohr herausnehmen, das Schutzrohr von Asche reinigen und Düsen im Feuerungsrohr durchstechen. b) Wartung der Feuerungsplatte bei Brennermodellen von FP 44R und FP 70R Brennergruppe einem Feuerungsrohr...
-
Seite 21: Spezifikation Der Wartungsintervalle
FP26-70R ACHTUNG! Während der Inspektion (Inspektionsintervalle sind im Kapitel 5.2. angegeben), sollte der Service-Techniker die Feuerung vom Schutzrohr herausnehmen, das Schutzrohr von Asche reinigen und Düsen im Feuerungsrohr durchstechen. 5.2. Spezifikation der Wartungsintervalle Tabelle 9. Spezifikation der Wartungsintervalle. 6 Monate nach 12 Monate 18 Monate 24 Monate... -
Seite 22: Garantie
Die Installation des Brenners muss durch einen autorisierten und bei der Firma • FERRO geschulten Installateur erfolgen (Hersteller). Es ist ein Abnahmebericht anhand der der Bedienungsanleitung beigeschlossenen Vorlage zu erstellen. Die Durchführung von irgendwelchen Arbeiten und Reparaturen am Brenner oder am •... -
Seite 23: Geräte-Service
FP26-70R 6. GERÄTE-SERVICE ACHTUNG! Die Service der Geräte darf nur bei ausgeschalteter Stromversorgung des Brenners und des Kessels durchgeführt werden. 6.1. Photosensor Photosensoren im Brenner müssen von Zeit zu Zeit mit einem feuchten, weichen Wischlappen gereinigt werden, ähnlich wie bei Öl- oder Gasbrennern. Dazu ist das Gehäuse durch Lösen von vier Schrauben bei Modellen FP 26R und FP 35R (2), und von drei Schrauben bei Modellen FP 44R und FP 70R zu demontieren. -
Seite 24: Zünder Wechseln
FP26-70R 6.2. Zünder wechseln Wenn Zünder trotzt Meldung „Anheizen” nicht heizt, dann vermutlich beschädigt. Zünder auszutauschen, muss Brennergehäuse abgenommen werden. Rechts des Gebläses befindet sich Stahlgehäuse, elektrische Zünder untergebracht ist. Elektrische Zünderleitungen Anschlusswürfel trennen, Befestigungsschraube Stahlgehäuses lösen Zünder herausschieben. Neuen Zünder und Brennergehäuse in umgekehrter Reihenfolge einbauen. 6.3. -
Seite 25: Ursachen Von Funktionsstörungen
FP26-70R 7. URSACHEN VON FUNKTIONSSTÖRUNGEN Der Brenner heizt den Brennstoff nicht an. Ursachen: • Brennstoffmangel – den Brennstoffbehälter und den Brennstoffförderer auf Verstopfung prüfen • zu kleine Startdosis – Startdosis prüfen • Zünder beschädigt – Heizelement prüfen • Antriebsmotor beschädigt – Motor-Thermistor prüfen Der Brenner zündet an aber erreicht erste Leistungsstufe nicht. -
Seite 26: Schaltpläne
FP26-70R 8. SCHALTPLÄNE Schaltplan Steuergerät Siehe Bedienungsanleitung für das Steuergerät Schaltplan Brenner Bild 13. Schaltplan für Brennermodelle FP 26R und FP 35R. Bild 14. Schaltplan für Brennermodelle FP 44R und FP 70R. -
Seite 27: Berichte
ZUR IN- STALLA- TION: Ich erkläre hiermit, dass das Gerät gemäß PN, den technischen Vorschriften und Vorgaben der Firma FERRO, installiert und in Betrieb genommen wurde. Alle Betriebsparameter und Sicherungen wurden geprüft. Das Gerät arbeitet ordnungsmäßig. BESTÄTIGUNG DER INSTALLATIONSFIRMA Angaben zu dem Kunden: ________________________ Berechtigung-Nr. -
Seite 28: Inspektionsbericht
FP26-70R 9.2. Inspektionsbericht Tabelle 11. Muster-Protokoll über die erste Inspektion. ERSTE INSPEKTION GRUNDINSPEKTION ERWEITERTE INSPEKTION □ □ Relais-Test Kontrolle der Automatik-Einstellungen (Tabelle ausfüllen) □ Dichtheitsprüfung des Brenners □ Kontrolle der Schutzeinrichtungen (STB, □ Zustand der elektrischen Anschlüsse prüfen Temperatursensoren des Kessels und des Brenners) □... -
Seite 29: Verzeichnis Der Bilder Und Tabellen
FP26-70R 11. VERZEICHNIS DER BILDER UND TABELLEN Bilder: Bild 1. Aufbau des Brenners FP 26R und FP 35R. Bild 2. Aufbau des Brenners FP 44R und FP 70R. Bild 4. Platzierung des Brenners unter Berücksichtigung der Flammenrichtung. Bild 5. Aufbau des Brennstoffförderers. Bild 6. -
Seite 30: Übergabeprotokoll (Betreiber)
Empfehlung: Im Störungsfall wenden Sie sich bitte an den zuständigen Heizungsbauer, der Ihr Gerät installiert hat und damit vertraut ist. Mit dem Installateur wird in aller Regel eine Pauschalvereinbarung für die Dienstleistungsübernahme während der Gewährleistungs- zeit vereinbart. Übergeordnet steht Ihnen die Ferro-Kundendienstorganisation zur Verfügung. Vertrieb und Beratung in Ihrer Nähe: FERRO ENERGY GmbH Flugplatzstraße 10... -
Seite 31: Übergabeprotokoll (Installateur)
Empfehlung: Im Störungsfall wenden Sie sich bitte an den zuständigen Heizungsbauer, der Ihr Gerät installiert hat und damit vertraut ist. Mit dem Installateur wird in aller Regel eine Pauschalvereinbarung für die Dienstleistungsübernahme während der Gewährleistungs- zeit vereinbart. Übergeordnet steht Ihnen die Ferro-Kundendienstorganisation zur Verfügung. Vertrieb und Beratung in Ihrer Nähe: FERRO ENERGY GmbH Flugplatzstraße 10... -
Seite 32: Notizen
FP26-70R 13 Anmerkungen ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
