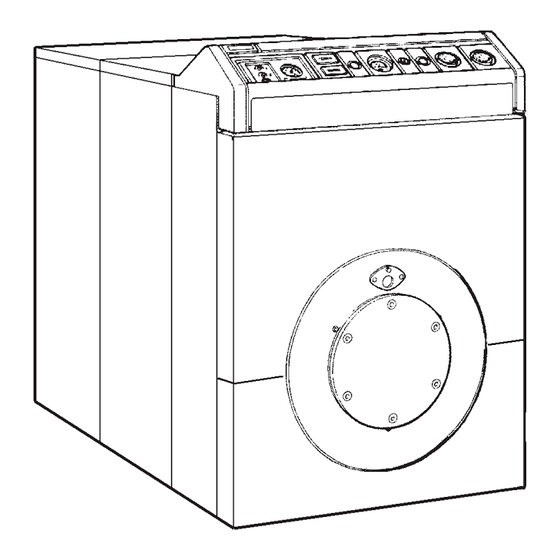

Installations- und Betriebsanleitung
Guß - Niedertemperatur - Spezialheizkessel
Typ GGND3
FÜR ÖL UND GAS - Gebläsebrenner
Ihre Installationsfirma:
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO MAT
Spezialheizkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
WÄRMETECHNIK GmbH
Am Kiefernschlag 1, 91126 Schwabach
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ferro Mat GGND3

Inhaltszusammenfassung für Ferro Mat GGND3

  • Seite 1 FÜR ÖL UND GAS - Gebläsebrenner Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO MAT Spezialheizkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.

  • Seite 2: Inhaltsverzeichnis

    GGND3 INHALTSÜBERSICHT INHALT Allgemeines Seite Merkmale Seite Aufstellung/Installation Seite Zusammenbau des Kesselblocks Seite Zusammenbau der Kesselverkleidung Seite Prüfungen Seite Einstellungen Seite Wartung Seite INNR...

  • Seite 3: Beschreibung

    GGND3 ALLGEMEINES Beschreibung Der Heizkessel GGND3 ist ein Wärmeerzeuger mit hohem Wirkungsgrad für die Warmwasserbereitung und Warmwasserheizung; er ist mit Brennern ausgerüstet, die für den Betrieb mit Flüssig- und/oder Gasbrennstoffen geeignet sind. Der Kesselblock besteht aus Gußgliedern, die durch Preßnippel und Zugstangen aus Stahl zusammengehalten werden;...

  • Seite 4: Merkmale

    GGND3 MERKMALE Technische Angaben (Fig. 3) 281.5 fig. 3 Erklärung 7 Brennerbetriebsschalter mit Kontrollampe B1 Niedertemperatur-Vorlaufanschluß DN 80 - R 3" 1 Elektronischer Regler 8 Temperaturregler 2. Brennerstufe B2 Niedertemperatur-Rücklaufanschluß DN 80 - R 3" (Sonderausrüstung) 9 Temperaturregler 1. Brennerstufe 10 Druckmeßstutzen in der Brennkammer 11 Flammen-Kontrollfenster 4 Brennerstörungs-Kontrollampe...
  • Seite 5 GGND3 Kesselverkleidung (Fig. 4) 26-27 fig. 4 3703460/0 Seitenverkleidung vorn links, komplett 3670128/0 Temperaturregler-Drehknebel, komplett 3703461/0 Frontpaneel oben, komplett 3640121/0 Temperaturregler 3703462/0 Frontpaneel unten, komplett 3610022/0 Taste, einpolig 3703459/0 Seitenverkleidung vorn rechts, komplett 3120752/0 Verdrahtungs-Trägerblech 3820087/0 Schaltfeld 3702510/0 Seitenverkleidung kombinierbar, komplett Ausf. 1 3120747/0 Befestigungsbügel Seitenverkleidung 3851347/0...
  • Seite 6 GGND3 Kesselblock (Fig. 5) 73 72 70 69 41-42 59-60 55 56 47 48 fig. 5 3320252/0 Kessel-Brennertür, fertig 3840760/0 Diffusor Rohrabschnitt vorn 3800700/0 Brennertür, komplett 3450336/0 Stiftschraube M16x75 3535293/0 Scheibe MICA D. 44 Stärke 0,5 3844366/1 Rohr, geflanscht Länge 180 3340028/0 Druck-Meßstutzen 3450312/0...
  • Seite 7 Die Kessel können frontseitig im Schaltfeld mit sämtlichen steckerfertig vorbereiteten FERROMATIC - Regelzentralen oder mit extern installierten witterungsgeführten Steuerungen betrieben werden. Ergänzende Anschlußmöglichkeiten und Schaltvarianten sind den Arbeitsblättern und anderen witterungsgeführten Heizungsregelungen mit FERRO MATIC zu entnehmen. INNR...
  • Seite 8 GGND3 Elektrischer Schaltplan fig. 6a INNR...
  • Seite 9 GGND3 Elektrischer Anschlußplan fig. 6b INNR...

  • Seite 10: Aufstellung/Installation

    GGND3 Aufstellung des Kessels (Fig. 10) AUFSTELLUNG/INSTALLATION Bei der Erstellung des Unterbaus ist zu beachten, daß nach der Montage des Kessels mit Brenner an der Fronttür, diese Die Aufstellung/Installation des Kessels darf nur durch so geöffnet werden kann, ohne daß der Brenner gegen die zugelassene Fachfirmen bzw.
  • Seite 11 GGND3 Anschluß Heizanlage für Niedertemperaturbetrieb (Fig. 10) Die Umwälz-Fördermenge am Vorlauf ist mit einem t zwischen 10°C und 30°C zu berechnen. Vorlauf Rücklauf fig. 10 INNR...
  • Seite 12 GGND3 Anschluß an die Heizungsanlage für den herkömmlichen Anschluß an die Abgasanlage Betrieb (Fig. 11) Der Kessel ist an einen Schornstein, der vor dem Um eine unerwünschte Wasserzirkulation in den Anschluß auf seine Eignung zu prüfen ist und den Warmwassererzeugern zu verhindern, ist für jeden bauaufsichtlichen Bestimmungen zu entsprechen hat, einzelnen Kessel eine Umwälzpumpe einzubauen;...

  • Seite 13: Zusammenbau Des Kesselblocks

    GGND3 ZUSAMMENBAU DES KESSELBLOCKS fig. 15 3 (Fig. 15) Preßnippel mit Fettlösemittel waschen. Mit Hilfe eines weichen Pinsels eine dünne Schicht der beigegebenen Mennige (Packung liegt dem Montagezubehörsatz bei) auf den Preßnippel und Preßnippelsitz auftragen. fig. 13 1 (Fig. 13) An das Endglied der Kesselrückseite eine Leiste so anlegen, daß...
  • Seite 14 GGND3 fig. 17 5 (Fig. 17) Einen dünnen Streifen Silokondichtungsmasse (Kartusche liegt dem Montagezubehörsatz bei) in den Dichtungssitz - an beiden Seiten des Mittelgliedes - spritzen. fig. 19 7 (Fig. 19) Dann die beiden Dichtungsabschnitte C einbringen. fig. 20 fig. 18 8 (Fig.
  • Seite 15 GGND3 fig. 23 9 (Fig. 21-22-23) Zugstange 1 in die beiden Glieder stecken, Mutter 3 auf das Gewindeende schrauben, Sperrstift 2 in die Zugstangenbohrung unmittelbar neben den Wänden der beiden Glieder stecken und mit dem Schlüssel 4 die Baueinheit so befestigen, bis beide Glieder fest miteinander verbunden sind.
  • Seite 16 Kessel auf eventuelle Undichtheiten prüfen. Danach überprüfen, ob zwischen den einzelnen Gliedern eine einwandfreie Abgasdichtheit garantiert wird. Die Firma FERRO WARMETECHNIK Gmbh übernimmt fig. 26 keine Haftung für Schäden an Personen und/oder Sachen, die auf einen fehlerhaften Zusammenbau oder mangelhafte Durchführung der Dichtheitsprüfungen zurückzuführen sind.
  • Seite 17 GGND3 Bauteile des Wasserdiffusors Blechschraube 14P 16 7 Glieder Best.-Nr. 3540422/0 TCB 8 Glieder Bohrung Detail der Verrohrungen 9 Glieder 1115 Beispiel für GN4.09 A1 = Abschnitt mit Flansch 10 Glieder C2 = Mittelabschnitt B4 = Endabschnitt mit 4 Bohrungen 1245 11 Glieder 1375...
  • Seite 18 GGND3 Anordnung für die Montage des Diffusors an der unteren Muffe für den Anschluß an den herkömmlichen Heizbetrieb (Fig. 31). fig. 31 fig. 29 15 (Fig. 29) Brennkammer auf die vier Stiftschrauben 4 setzen 17 (Fig. 31) Diffusor 1 an der unteren Muffe für den und mit den Muttern 3 befestigen.
  • Seite 19 GGND3 fig. 33 fig. 34 19 (Fig. 33) Brennertür in die entsprechenden Scharniere 20 (Fig. 34) Tür mit den Muttern 2, die auf die Stiftschrauben hängen und mit den Stiften 1 sichern. 1 aufgeschraubt werden, befestigen. 21 (Fig. 35) Die Basaltfaser- Dämmplatte Kesselblock legen und an den Zugstangen, 1 mit den...

  • Seite 20: Zusammenbau Der Kesselverkleidung

    GGND3 Zusammenbau der Kesselverkleidung 22 (Fig. 36) Seitenverkleidungen rechts und links vorbereiten; dazu die erforderliche Anzahl der Seitenpaneele entsprechend der Kesselabmessungen wählen. fig. 36 23 (Fig. 37) Paneele mit den Schrauben 1, den Scheiben 2 und den Muttern 3 zusammensetzen; zur Verstärkung an der Unterseite die entsprechenden Träger 4 mit den Schrauben 5 befestigen.
  • Seite 21 GGND3 fig. 38 24 (Fig. 38) Die Frontpaneele 1 provisorisch an den Stiftschrauben der Abgaskammer montieren. fig. 40 26 (Fig. 40) Die Verkleidung für die Kesselrückseite 1 mit Blechschrauben befestigen. fig. 39 25 (Fig. 39) Die zusammengesetzten Seitenverkleidungen so zwischen den Scharnierträger 1 der Tür und den Kesselblock schieben, daß...
  • Seite 22 GGND3 fig. 42 28 (Fig. 42) Schaltfeld montieren und mit den vier Blechschrauben 1 befestigen. vier Kapillare Thermometers, Sicherheitstemperaturbegrenzers Temperaturregler durch die Öffnung A ziehen und die elektrischen Anschlüsse nach dem Schaltplan in Fig. 6 vornehmen. Achtung! Die elektrischen Anschlüsse zwischen Brenner und Kessel dürfen nur durch zugelassene und sachkundige Fachleute vorgenommen werden.
  • Seite 23 GGND3 fig. 46 fig. 44 30. (Fig. 44) Das obere Frontpaneel 1 und das untere 32 (Fig. 46) Brenner gemäß der Herstelleranleitungen Frontpaneel 2 in die entsprechenden Führungen setzen montieren. Für die Kühlung des Kesselkontrollfensters ist mit den Stiften und Federn sichern. außerdem ein Schlauch an die Brenner-Luftdüse (A) anzuschließen.

  • Seite 24: Prüfungen

    GGND3 PRÜFUNGEN EINSTELLUNGEN Anordnung der Temperaturregler (Fig. 47) Vor der Erstinbetriebnahme Die Temperaturregler werden werkseitig für einen Temperaturbereich von min. 30°C bis max. 90°C Vor der Erstinbetriebnahme ist wie folgt vorzugehen: eingestellt. Soll der Temperaturbereich dieser beiden a) prüfen, ob die Anlage gefüllt (auf richtigen Druck Grenzwerte geändert werden, ist wie folgt vorzugehen: prüfen) und sorgfältig entlüftet ist;...

  • Seite 25: Wartung

    GGND3 WARTUNG Wartungsarbeiten am Kessel dürfen nur durch zugelassene Fachfirmen vorgenommen werden. Um die Lebensdauer und Betriebssicherheit des Geräts zu erhöhen, ist es mindestens jährlich, möglichst vor Beginn der Heizperiode, zu warten. Die am Gerät durchzuführenden Wartungsarbeiten umfassen die Reinigung und Prüfung auf perfekten Zustand sowie die Prüfung auf einwandfreie Funktion der Regel- /Überwachungseinrichtungen und des...
  • Seite 26 GGND3 INNR...
  • Seite 27 GGND3 Übergabe: Der FERRO MAT Niedertemperatur-Spezialheizkessel GN______ ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erst-Inbetriebnahme:___.___._______. Einstelldaten: Brenner: Fabr./Typ____________________________________; Brennstoff: ____________________________________________; Einstelldaten: Zug_______mbar;...
  • Seite 28 FERRO WÄRMETECHNIK GmbH & Co KG · Leipziger Straße 12 · 04509 Badrina · Tel. 034208/2526 · Fax 034208/2533 FERRO WÄRMETECHNIK GmbH & Co KG · Rethelstraße 47 - 51 · 01139 Dresden · Tel. 0351/51345 · Fax 0351/5671114 FERRO WÄRMETECHNIK GmbH & Co KG · Berliner Straße 22 · 16559 Liebenwalde · Tel. 033054/231 · Fax 033054/361...
