CAB PX Q Serie Serviceanleitung
Druckmodul
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für CAB PX Q Serie
Inhaltszusammenfassung für CAB PX Q Serie

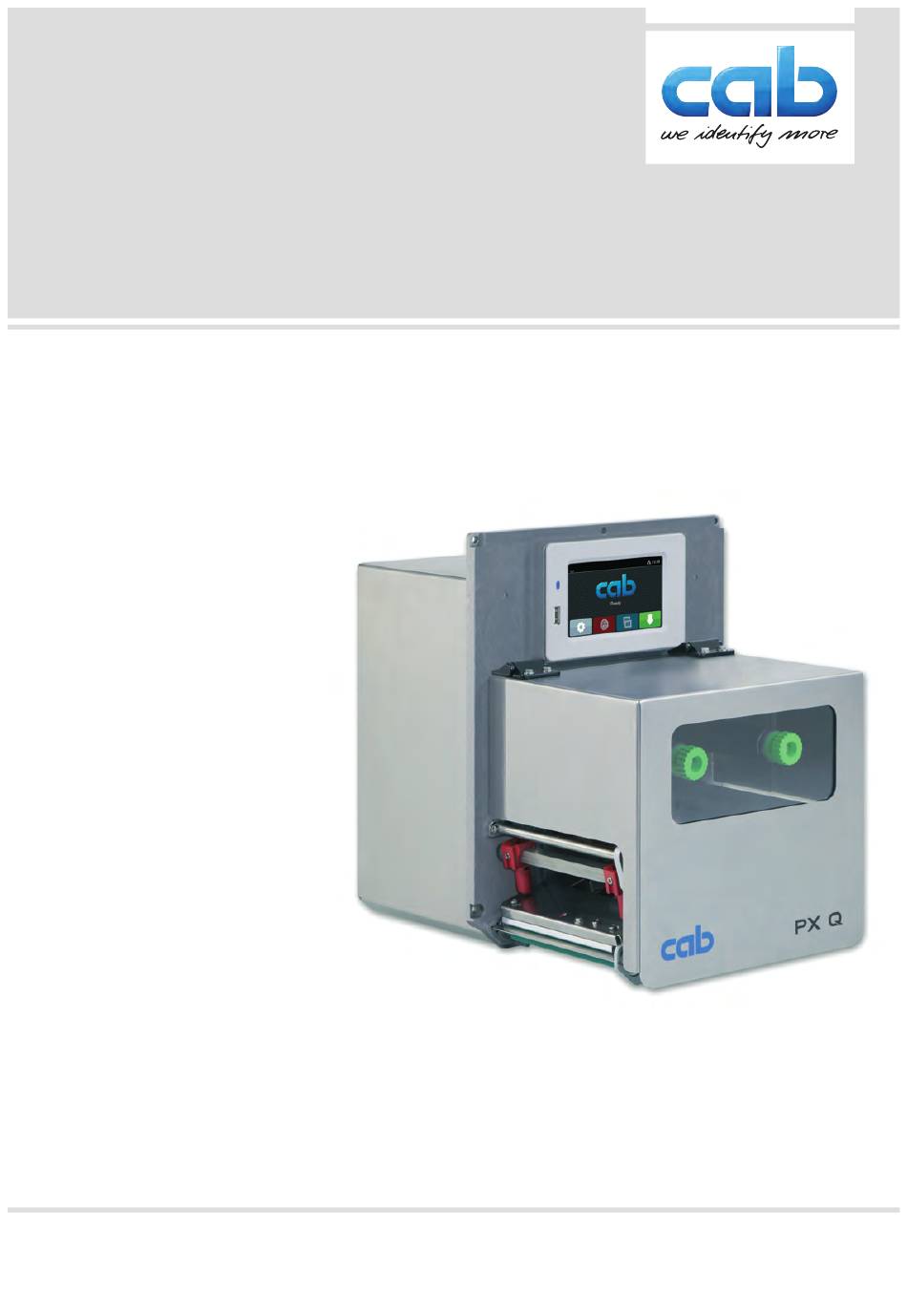

- Seite 1 Serviceanleitung Druckmodul PX Q MADE IN GERMANY...
- Seite 2 Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen ......................... 4 Hinweise ..............................4 Allgemeine Sicherheit ..........................4 Schutzvorrichtungen ..........................5 Umgang mit Elektrizität ..........................5 Verhalten bei Unfällen ..........................5 Umwelt ..............................5 Vorbereitung ............................6 Werkzeuge ............................... 6 Haube demontieren und montieren ......................6 Reinigung .............................. -
Seite 4: Wichtige Informationen
Wichtige Informationen Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Schutzvorrichtungen
Wichtige Informationen Schutzvorrichtungen Warnung! Verletzungsgefahr bei fehlenden oder fehlerhaften Schutzvorrichtungen. Nach den Wartungsarbeiten sämtliche Schutzvorrichtungen (Abdeckungen, Sicherheitshinweise, Erdungskabel, etc.) anbringen. Fehlerhafte und unbrauchbar gewordene Teile austauschen. Schutzbrille tragen bei: • Ein- oder Ausschlagen von Stiften oder ähnlichen Teilen mit einem Hammer. •... -
Seite 6: Vorbereitung
Keine abgenutzten oder schadhaften Werkzeuge verwenden. • Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung): • Prüfkörper Transferfolienwickler (cab Artikel-Nummer: 5540932) • Abstandslehre 0,1 mm (cab Artikel-Nummer: 5961064) Handelsübliche Werkzeuge: • Torx-Schraubendreher TX 20 • Sechskant-Schraubedreher 1,5 mm •... -
Seite 7: Reinigung
Reinigung Reinigung durch den Bediener Die folgenden Reinigungsarbeiten sind in der Montageanleitung beschrieben: • Gerät reinigen • Druckkopf reinigen • Druckwalze reinigen Reinigung der Etikettenlichtschranke Bild 2 Etikettenlichtschranke reinigen Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Haube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. -
Seite 8: Baugruppen Wechseln
Baugruppen wechseln Druckkopf wechseln Ein Druckkopftausch kann ohne Feinjustage am Etikettendrucker durchgeführt werden. Ein Wechsel des Druckkopfs ist notwendig bei Verschleiß oder bei einem Wechsel zu einem Druckkopf mit höherer oder niederer Auflösung. 1 Steckverbinder Daten 2 Steckverbinder Spannung 3 Gewindebohrungen 4 Fangbohrungen 5 Heizzeile Bild 3... - Seite 9 Baugruppen wechseln Bild 4 Druckkopf wechseln Druckkopf ausbauen 1. Etiketten und Transferfolie aus dem Drucker nehmen. 2. Druckkopf verriegeln. 3. Schrauben (6) lösen. 4. Druckkopfverriegelung öffnen und wenn nötig Druckkopf von den Stiften (9) lösen. 5. Zunächst Spannungskabel (8), anschließend Datenkabel (7) lösen. Druckkopf einbauen 1.
-
Seite 10: Walzen Und Spendekante Wechseln
Baugruppen wechseln Walzen und Spendekante wechseln 7b 9 Bild 5 Walzen und Spendekante wechseln 1. Hebel (1,3) entriegeln und Druckkopf bzw. Andruckwalze anheben sowie Andrucksystem (8) entriegeln und abschwenken. 2. Schrauben (11) inkl. Scheiben (10) lösen und Kugellager (9) aus der Lagerplatine (2) entnehmen. 3. -
Seite 11: Rutschkupplungen Wechseln
Baugruppen wechseln Rutschkupplungen wechseln Der Aufwickler für die Transferfolie ist mit einer Rutschkupplung (2L, 2R) in den Hauptantrieb eingekoppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung (1L, 1R) gebremst. Der Austausch einer Rutschkupplung ist notwendig, wenn sich diese nicht mehr einstellen lässt ... -
Seite 12: 12 4 Baugruppen Wechseln
Baugruppen wechseln Rutschkupplung am Transferfolienaufwickler wechseln Bild 7 Rutschkupplung am Transferfolienaufwickler 1. PX QL: Elektronikbaugruppe verschieben Seite 11. 2. Sicherungsring (5) entfernen. 3. Kupplung (4) von der Wicklerachse (2) ziehen. 4. Neue Kupplung (4) auf die Wicklerachse (2) schieben. 5. -
Seite 13: Etikettenlichtschranke Wechseln
Baugruppen wechseln Etikettenlichtschranke wechseln Hinweis! Eine Verschmutzung der Etikettenlichtschranke kann zur Fehlfunktion führen. Vor dem Austausch Etikettenlichtschranke auf Verschmutzung prüfen und ggf. reinigen. 3.2 auf Seite 7 Reinigung der Etikettenlichtschranke Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Haube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. -
Seite 14: Leiterplatte Cpu Wechseln
Baugruppen wechseln Leiterplatte CPU wechseln Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Haube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1 4 Schrauben 2 Leiterplatte CPU Anschlüsse 3 CON17 - Schalter Rückzugsystem 4 CON12 - Bedienfeld 5 CON11 - Sensoren 6 CON10 - Druckkopf... -
Seite 15: Netzteil Wechseln
Baugruppen wechseln Netzteil wechseln Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Haube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 11 Netzteil wechseln 1. Leiterplatte CPU demontieren 4.5 auf Seite 14. 2. -
Seite 16: Einstellungen
Einstellungen Wickelmomente messen und einstellen Der Aufwickler für die Transferfolie ist mit einer Rutschkupplungen in den Hauptantrieb eingekoppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Die korrekte Einstellung der Drehmomente dieser Rutschkupplungen ist notwendig für: • Eine exakte Mitnahme der Transferfolie beim Etikettentransport •... - Seite 17 Einstellungen Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am Prüfkörper sind: Rutschkupplung am Messung Drehrichtung Wickelmoment M Zugkraft F Transferfolienaufwickler gegen die Wickelrichtung 12,9 - 13,5 Ncm 4,3 - 4,5 N in Wickelrichtung 2,1 - 3,0 Ncm 0,7 - 1,0 N Transferfolienabwickler beliebig...
-
Seite 18: Wickelmomente Einstellen
Einstellungen 5.1.2 Wickelmomente einstellen Das Wickelmoment eines Wicklers können Sie am Rändelring der entsprechenden Rutschkupplung ändern. Die Nummern auf dem Rändelring stehen für die Größe des Wickelmoments: • 1: Kleinstes Wickelmoment • 7: Größtes Wickelmoment Der aktuelle Einstellwert wird durch die Nummer angezeigt, die sich an den Positionen der beiden Arretierlaschen befindet. -
Seite 19: Druckmechanik Einstellen
Einstellungen Druckmechanik einstellen Eine grundlegende Justage der Druckmechanik, die über die formatbezogenen Einstellungen hinausgeht, ist nur dann erforderlich, wenn die Druckkopf-Baugruppe demontiert oder Teile in diesem Bereich ausgetauscht wurden. Ausgenommen ist der Austausch des Druckkopfes, nach dem eine Neujustage in der Regel nicht notwendig ist. Folgende Mängel in der Druckqualität können auf eine Dejustierung der Druckmechanik hinweisen: •... -
Seite 20: Druckkopf Zur Druckwalze Ausrichten
Einstellungen 5.2.2 Druckkopf zur Druckwalze ausrichten Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig : • Parallelität waagerechter Linien zur Etikettenkante einstellen. • Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am intensivsten. PX Q ohne Foliensparautomatik PX Q mit Foliensparautomatik Bild 16... -
Seite 21: Kopfandruck Einstellen
Einstellungen 5.2.3 Kopfandruck einstellen Der Kopfandruck kann mit den Schrauben (1a) bzw. (1b) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbild- schwärzung und zu einer Verschiebung des Folienlaufs zur entgegengesetzten Seite. Bild 17 Kopfandruck einstellen 1. -
Seite 22: Transferfolienlauf Einstellen
Wenn an der Innenseite Falten auftreten, die Schraube (1) entgegen dem Uhrzeigersinn drehen, wenn an der Außenseite Falten auftreten, die Schraube (1) im Uhrzeigersinn drehen. 5.2.6 Abschließende Prüfung Einstellung mit Hilfe der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druckmuster nochmals überprüfen. Mit cab-Standardmaterial muss der Testausdruck konturenscharfe Linien und Schwarzflächen ohne Fehlstellen zeigen. -
Seite 23: Riemenspannung Am Hauptantriebsmotor Einstellen
Einstellungen Riemenspannung am Hauptantriebsmotor einstellen Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Haube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 20 Riemenspannung einstellen 1. Drucker vom Netzanschluss trennen. 2. Haube demontieren 2.2 auf Seite 6. 3. -
Seite 24: Kopfschalter Einstellen
Einstellungen Kopfschalter einstellen Die Kopfschalter verhindern einen Druckbetrieb bei geöffnetem Druckkopf oder abgeschwenkter Rückzugwalze. Ein Kopfschalter muss justiert werden, wenn trotz verriegeltem Druckkopf und verriegelter Rückzugwalze die Fehler- meldung Kopf abgeklappt im Display erscheint. Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Haube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. -
Seite 25: Sparautomatik Einstellen
Einstellungen Sparautomatik einstellen Die Sparautomatik reduziert den Verbrauch an Transferfolie, da im Sparmodus der Transport der Transferfolie in Bereichen ohne Druckinformation unterbrochen wird. Dazu wird die Druckkopfbaugruppe über einen Exzenter angehoben und die Magnetkupplung am Transferfolienabwi- ckler aktiviert. Drucken Sparen Sparexzenter Druckposition Sparposition... -
Seite 26: Magnetkupplung Einstellen
Einstellungen 5.5.2 Magnetkupplung einstellen Wenn die Normwerte des Wickelmoments am Transferfolienabwickler nicht eingestellt werden können und deutlich zu hoch sind, kann die Ursache in einer dejustierten Magnetkupplung liegen. Der Abstand zwischen Gehäuse der Magnetkupplung (2) und Ankerteil (3) muss 0,1 mm betragen. Gefahr! Lebensgefahr durch Stromschlag! ... -
Seite 27: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Ausfall von Gerätefunktionen Funktionsfehler Mögliche Behebung Kein Materialtransport Elektrische Verbindungen zwischen LP CPU und Motor überprüfen Antriebsmechanik überprüfen LP CPU wechseln Motor wechseln Kein Druckbild bei Steckverbindungen am Druckkopf prüfen Materialtransport Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen Funktion der Sparautomatik prüfen. -
Seite 28: Blockschaltbild
Blockschaltbild Bild 24 Blockschaltbild... -
Seite 29: Belegungsplan Leiterplatte Cpu
Belegungsplan Leiterplatte CPU Messpunkte an CON9: #FD1 TOP10 R117 C116 R150 C296 R151 C269 R152 C262 C266 R116 C179 C157 R140 R142 C175 C155 C163 C290 C295 R158 +24V (+24V) C301 C169 C153 Messpunkte auf der Leiterplatte: 25 4 9 8 7 6 5 4 3 2 C222 TOP2 +24V... -
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Abwickler ........12, 17 Umlenkwalze ........10 Aufwickler ........12, 17 Walzen wechseln ......10 Bremse Folienabwickler ....12 Werkzeuge .........6 Wichtige Informationen .......4 Wickelmoment ......18, 26 Druckbild...........19 Druckkopfposition ......20 Druckkopf wechseln ......8 Etikettenlichtschranke Reinigung ........7 Wechsel ........13 Fehlerbehebung .......27 Hardwarefehler .........27 Haube ..........6 Kopfandrucksystem ......19 Kopfschalter einstellen .....24 Kupplung ..........18...
