CAB PX Q Montageanleitung
Druckmodul
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für CAB PX Q
Inhaltszusammenfassung für CAB PX Q

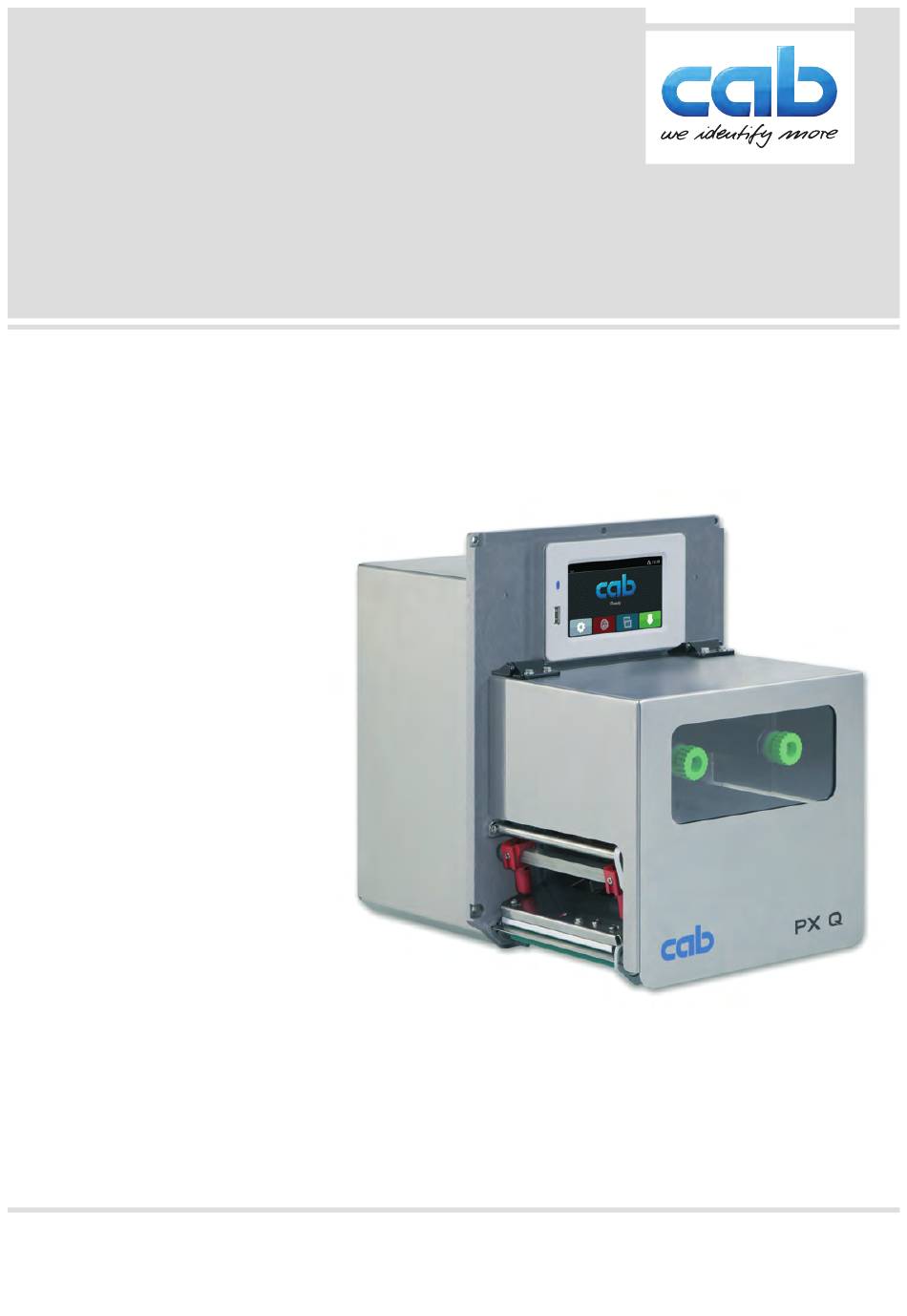

- Seite 1 Montageanleitung Druckmodul PX Q MADE IN GERMANY...
- Seite 2 Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Installation .............................. 6 Geräteübersicht ............................6 Gerät auspacken und aufstellen ......................8 Gerät anschließen ............................ 8 2.3.1 An Stromnetz anschließen ........................8 2.3.2 An Computer oder Computernetzwerk anschließen ................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Sicherheitskennzeichnung
Einleitung Wird das Gerät bei geöffnetem Deckel betrieben, darauf achten, dass Kleidung, Haare, Schmuckstücke oder • Ähnliches von Personen nicht mit den offenliegenden, rotierenden Teilen in Berührung kommen. • Das Gerät oder Teile davon, insbesondere der Druckkopf, können während des Drucks heiß werden. Während des Betriebes nicht berühren und vor Materialwechsel oder Ausbauen abkühlen lassen. -
Seite 6: Installation
Installation Geräteübersicht 1 Bedienfeld 2 LED Netz ein 3 USB-Host-Schnittstelle für USB-Speicher oder Serviceschlüssel 4 Touchscreen-Display 5 Deckel 6 Druckmechanik Bild 2 Übersicht 7 Transferfolienabwickler 8 Transferfolienaufwickler 9 Sechskantschlüssel 10 Kopfwinkel mit Thermodruckkopf 11 Druckwalze 12 Spendekante 13 Hebel zur Druckkopfverriegelung 14 Andrucksystem 15 Andruckrolle 16 Hebel zur Verriegelung des... - Seite 7 Installation Bild 4 Anschlüsse 20 Steckplatz für SD-Karte 21 2 USB-Host-Schnittstellen für Serviceschlüssel, USB-Speicher, Tastatur, Barcodescanner, Bluetooth-Adapter, WLAN-Adapter, Externes Bedienfeld oder Meldeleuchte 22 USB-Hi-Speed Device-Schnittstelle 23 Ethernet 10/100 Base-T-Schnittstelle 24 Serielle RS-232 C-Schnittstelle 25 Netzschalter 26 Netzanschlussbuchse 27 Digitale I/O-Schnittstelle 24 V alternativ: 28 Digitale I/O-Schnittstelle 5 V...
-
Seite 8: Gerät Auspacken Und Aufstellen
Installation Gerät auspacken und aufstellen Druckmodul aus dem Karton heben. Druckmodul auf Transportschäden prüfen. Lieferung auf Vollständigkeit prüfen. Druckmodul mit vier Schrauben M5x20 in vorbereitete Anlage integrieren (Einbaumaße 9 auf Seite 25). Transportsicherungen aus Schaumstoff im Bereich des Druckkopfs und des Rückzusystems entfernen. Lieferumfang: •... -
Seite 9: Touchscreen-Display
Touchscreen-Display Mit dem Touchscreen-Display kann der Anwender den Betrieb des Druckers steuern, zum Beispiel: • Druckaufträge unterbrechen, fortsetzen oder abbrechen, • Etikettierzyklen beim Betrieb mit Applikator auslösen, Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt- • stellen, Sprache und Uhrzeit ( Konfigurationsanleitung), Stand-alone-Betrieb mit Speichermedium steuern (... - Seite 10 Touchscreen-Display In der Kopfzeile werden abhängig von der Konfiguration verschiedene Informationen in Form von Widgets angezeigt: Bild 6 Widgets in der Kopfzeile Der Empfang von Daten über eine Schnittstelle wird von einem fallenden Tropfen signalisiert Die Funktion Datenstrom speichern ist aktiv Konfigurationsanleitung Alle empfangenen Daten werden in einer .lbl-Datei gespeichert.
-
Seite 11: Navigieren Im Menü
Touchscreen-Display Navigieren im Menü Start-Ebene Auswahl-Ebene Parameter-/Funktions-Ebene Bild 7 Menüebenen Zum Sprung ins Menü in der Start-Ebene drücken. Thema in der Auswahl-Ebene wählen. Verschiedene Themen besitzen Unterstrukturen mit weiteren Auswahl-Ebenen. erfolgt ein Rücksprung zur übergeordneten Ebene, mit ein Rücksprung zur Start-Ebene. ... -
Seite 12: Material Einlegen
Material einlegen Hinweis! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im oberen Teil der Druckmechanik befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. Etiketten einlegen Bild 9 Etiketten einlegen Bild 10 Etikettenlauf 1. Deckel öffnen. 2. -
Seite 13: Etikettenlichtschranke Einstellen
Material einlegen Etikettenlichtschranke einstellen Bild 11 Etikettenlichtschranke einstellen Die Etikettenlichtschranke (1) kann zur Anpassung an das Etikettenmaterial, z.B. bei Verwendung von Material mit Reflexmarken oder Stanzungen, quer zur Papierlaufrichtung verschoben werden. Die Position des Sensors ist mit Marken (3) am Lichtschrankenhalter gekennzeichnet. ... -
Seite 14: Kopfandruck Einstellen
Material einlegen Kopfandruck einstellen Der Druckkopf wird mit zwei Stößeln angedrückt. Die Position des äußeren Stößels muss auf die Breite des verwen- deten Etikettenmaterials eingestellt werden, um • eine gleichmäßige Druckqualität über die gesamte Etikettenbreite zu erzielen, • Falten im Transferfolienlauf zu vermeiden, •... -
Seite 15: Transferfolie Einlegen
Material einlegen Transferfolie einlegen Hinweis! Beim direkten Thermodruck keine Transferfolie einlegen, und ggf. schon eingelegte Transferfolie entfernen. Bild 13 Transferfolie einlegen Bild 14 Transferfolienlauf 1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 6.3 auf Seite 18). 2. Hebel (6) gegen den Uhrzeigersinn drehen, um den Druckkopf anzuheben. 3. -
Seite 16: Transferfolienlauf Einstellen
Material einlegen Transferfolienlauf einstellen Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung kann die Transferfolienumlenkung (1) justiert werden. Hinweis! Eine fehlerhafte Einstellung des Kopfandrucksystems kann ebenfalls zu Falten im Folienlauf führen. Zuerst Einstellung des Kopfandrucks prüfen ( 4.3 auf Seite 14). Bild 15 Transferfolienlauf einstellen Hinweis! -
Seite 17: Druckbetrieb
Druckbetrieb Hinweis zum Schutz des Druckkopfs Achtung! Beschädigung des Druckkopfs durch unsachgemäße Behandlung! Unterseite des Druckkopfs nicht mit Fingern oder scharfen Gegenständen berühren. Darauf achten, dass sich keine Verunreinigungen auf den Etiketten befinden. Mit möglichst geringer Druckkopftemperatur drucken. Synchronisation des Papierlaufs Nach dem Einlegen des Etikettenmaterials ist eine Synchronisation des Papierlaufs erforderlich. -
Seite 18: Reinigung
Reinigung Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten Gerät vom Stromnetz trennen. Das Druckmodul erfordert nur sehr wenig Pflegeaufwand. Wichtig ist die regelmäßige Reinigung des Thermodruckkopfs. Dies garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß des Druckkopfs zu verhindern. Ansonsten beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes. -
Seite 19: Fehlerbehebung
Fehlerbehebung Fehleranzeige Beim Auftreten eines Fehler erscheint im Display eine Fehleranzeige: Bild 16 Fehleranzeigen Die Fehlerbehandlung ist von der Art der Fehlers abhängig 7.2 auf Seite 19. Zur Fortsetzung des Betriebs werden in der Fehleranzeige folgende Möglichkeiten angeboten: Wiederholen Nach Beseitigung der Fehlerursache wird der Druckauftrag fortgesetzt. - Seite 20 Fehlerbehebung Fehlermeldung Ursache Behebung Folie zu Ende Transferfolie aufgebraucht Neue Transferfolie einlegen. Transferfolie beim Drucken Druckauftrag abbrechen. durchgeschmolzen Heizstufe über Software ändern. Druckkopf reinigen 6.3 auf Seite 18 Transferfolie einlegen. Druckauftrag neu starten. Thermoetiketten sollen verarbeitet werden, Druckauftrag abbrechen. in der Software ist aber auf Transferdruck In Software auf Thermodruck schalten.
-
Seite 21: Problembehebung
Fehlerbehebung Problembehebung Problem Ursache Behebung Transferfolie knittert Transferfolienumlenkung nicht justiert Transferfolienlauf einstellen 4.5 auf Seite 16 Kopfandrucksystem nicht justiert Kopfandrucksystem einstellen 4.3 auf Seite 14 Transferfolie zu breit Transferfolie verwenden, die nur wenig breiter ist als das Etikett. Druckbild weist Verwi- Druckkopf verschmutzt Druckkopf reinigen... -
Seite 22: Etiketten
Etiketten Etikettenmaße Bild 17 Etikettenmaße Maß Benennung Maße in mm PX Q4 PX Q4.3 PX Q6.3 Etikettenbreite 20 - 116 46 - 176 Etikettenhöhe min. max. 5000 4000 5000 4000 4000 3000 Etikettenabstand > 2 Breite Trägermaterial 24 - 120 50 -180 ≥... -
Seite 23: Gerätemaße
Etiketten Gerätemaße Bild 18 Gerätemaße Maß Benennung PX Q4 PX Q4.3 PX Q6.3 Abstand Druckzeile - Spendekante 14,4 Abstand 1. Heizpunkt - Papierlaufkante ohne Sparautomatik mit Sparautomatik Druckbreite 105,7 105,7 108,4 162,6 Abstand Durchlicht- und Reflexsensor - Papierlaufkante, d.h. zulässiger Abstand von 4 - 60 Reflexmarken und Stanzungen zum Rand Abstand Durchlicht- und Reflexsensor -... -
Seite 24: Maße Für Stanzungen
Etiketten Maße für Stanzungen für Randstanzung Mindestdicke Trägermaterial 0,06 mm Bild 20 Maße für Stanzungen Maß Benennung Maße in mm Etikettenabstand > 2 Breite der Stanzung > 5 bei Randstanzung > 8 Höhe der Stanzung 2 - 10 Abstand Stanzung - Papierlaufkante 4 - 60 vom Sensor ermittelter Etikettenanfang bei Durchlichterkennung Hinterkante Stanzung... -
Seite 25: Einbaumaße
Einbaumaße Befestigungspunkte für Schrauben M5x20 Bild 22 Einbaumaße... -
Seite 26: Zulassungen Einbauerklärung
Anhang I, Artikel 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.4.1, 1.3.2, 1.5.1, 1.5.2, 1.5.8, 1.6.3 Bei einer nicht mit uns abgestimmten Änderung der „unvollständigen Maschine“ oder des Verwendungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Druckmodul Typ: PX Q Angewandte EU-Richtlinien und Normen Richtlinie 2006/42/EG über Maschinen • EN ISO 12100:2010 •... -
Seite 27: Eu-Konformitätserklärung
EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Druckmodul Typ: PX Q Angewandte EU-Richtlinien und Normen Richtlinie 2014/30/EU über die elektromagnetische • EN 55024:2010 Verträglichkeit •... -
Seite 28: Stichwortverzeichnis
Stichwortverzeichnis Anschließen ........8 Servicearbeiten........5 Aufstellen ..........8 Sicherheitshinweise ......4 Auspacken ..........8 Sicherheitskennzeichnung....5 Spendemodus ........17 Stanzungen ........24 Befestigungspunkte ......25 Stromversorgung ........4 Bestimmungsgemäßer Gebrauch..4 Synchronisation des Papierlaufs ..17 Druckkopf Touchscreen-Display ......9 Beschädigung ......17 Transferfolie einlegen ....15, 16 Reinigung ........18 Druckwalze reinigen ......18 Umgebung ..........4 Umweltgerechte Entsorgung ....5 Einbaumaße ........25 Einschalten .........8...
