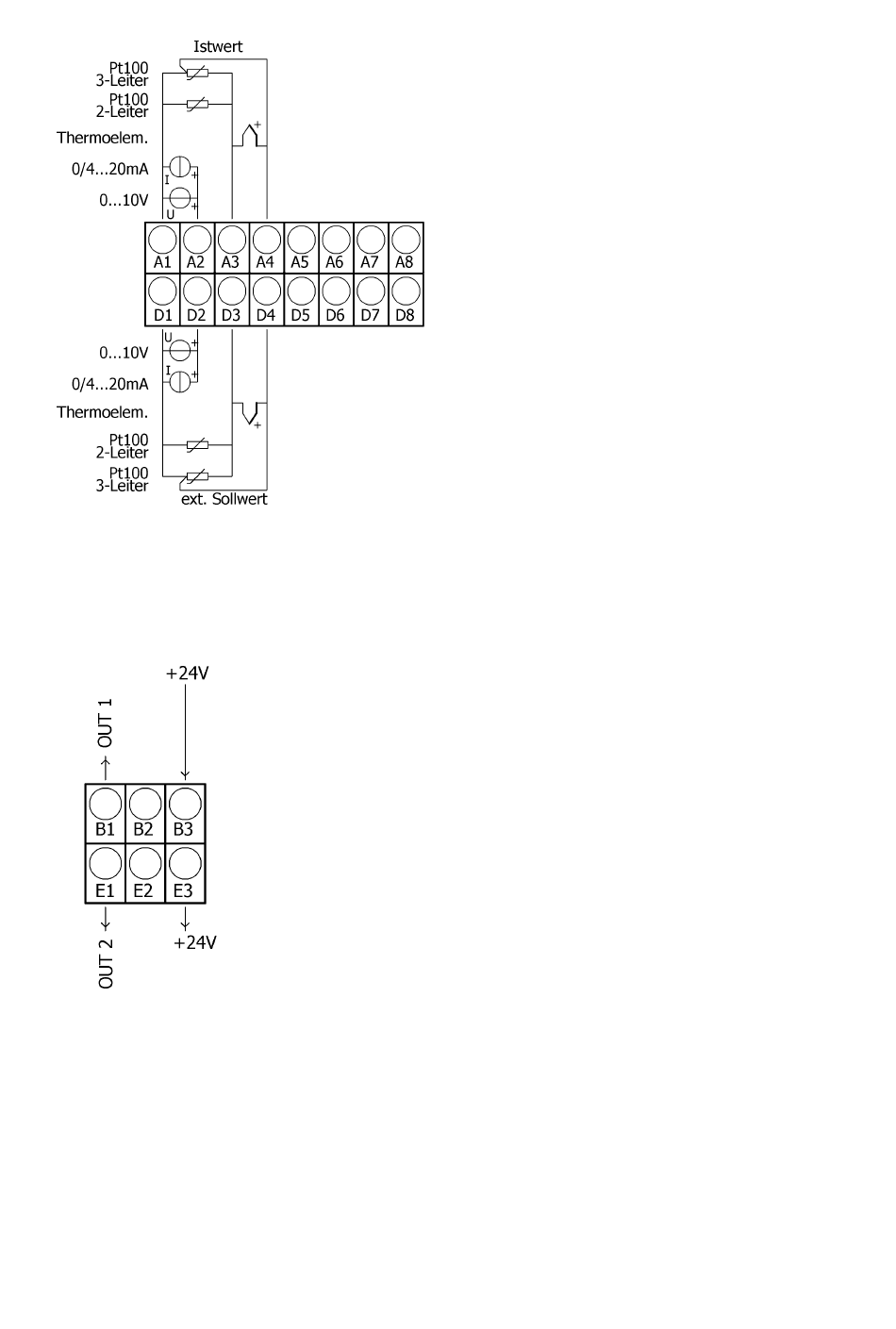

4.4 Anschlussbild: Fühlereingänge
4.5 Anschlussbild Binärausgänge
Anleitung: R4000-X-1-X-000-XX-5_DE
Die Versorgungsspannung für die Binärausgänge muss extern verdrah-
tet werden: An der Klemme B3 muss +24V angelegt werden.
B3 ist intern mit E3 verbunden.
Die Klemme E3 kann zum Brücken der +24V verwendet werden.
Die 24V werden auf die Ausgänge Out x geschaltet und steuern damit
die SSRs. Bezugspotenzial ist der Ground der Versorgungspannung.
Version: 1.05
Fühler und Binärausgänge dürfen extern nicht
miteinander verbunden werden!
PT100: Je nach Anschlussart (2-Leiter/3-Leiter)
muss der Parameter „Messfühler/Sensor"
entsprechend gewählt werden.
