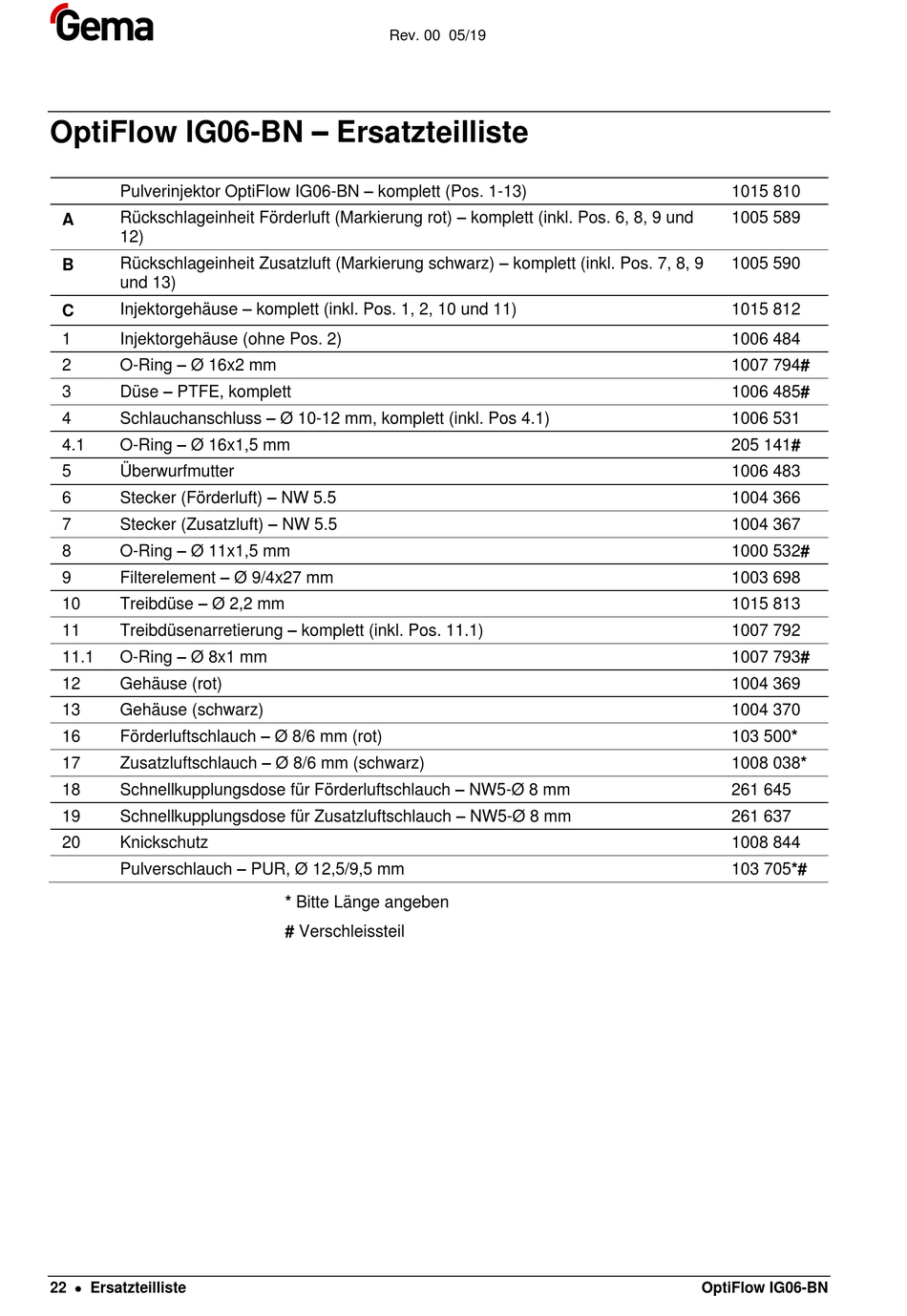

OptiFlow IG06-BN – Ersatzteilliste
Pulverinjektor OptiFlow IG06-BN – komplett (Pos. 1-13)
Rückschlageinheit Förderluft (Markierung rot) – komplett (inkl. Pos. 6, 8, 9 und
A
12)
Rückschlageinheit Zusatzluft (Markierung schwarz) – komplett (inkl. Pos. 7, 8, 9
B
und 13)
Injektorgehäuse – komplett (inkl. Pos. 1, 2, 10 und 11)
C
1
Injektorgehäuse (ohne Pos. 2)
O-Ring – Ø 16x2 mm
2
Düse – PTFE, komplett
3
Schlauchanschluss – Ø 10-12 mm, komplett (inkl. Pos 4.1)
4
O-Ring – Ø 16x1,5 mm
4.1
5
Überwurfmutter
Stecker (Förderluft) – NW 5.5
6
Stecker (Zusatzluft) – NW 5.5
7
O-Ring – Ø 11x1,5 mm
8
Filterelement – Ø 9/4x27 mm
9
Treibdüse – Ø 2,2 mm
10
Treibdüsenarretierung – komplett (inkl. Pos. 11.1)
11
O-Ring – Ø 8x1 mm
11.1
12
Gehäuse (rot)
13
Gehäuse (schwarz)
Förderluftschlauch – Ø 8/6 mm (rot)
16
Zusatzluftschlauch – Ø 8/6 mm (schwarz)
17
Schnellkupplungsdose für Förderluftschlauch – NW5-Ø 8 mm
18
Schnellkupplungsdose für Zusatzluftschlauch – NW5-Ø 8 mm
19
20
Knickschutz
Pulverschlauch – PUR, Ø 12,5/9,5 mm
22 Ersatzteilliste
Rev. 00 05/19
* Bitte Länge angeben
# Verschleissteil
1015 810
1005 589
1005 590
1015 812
1006 484
1007 794#
1006 485#
1006 531
205 141#
1006 483
1004 366
1004 367
1000 532#
1003 698
1015 813
1007 792
1007 793#
1004 369
1004 370
103 500*
1008 038*
261 645
261 637
1008 844
103 705*#
