WE-EF EFL540 LED Montage- Und Wartungshinweise
Mastleuchte
Verwandte Anleitungen für WE-EF EFL540 LED
Inhaltszusammenfassung für WE-EF EFL540 LED

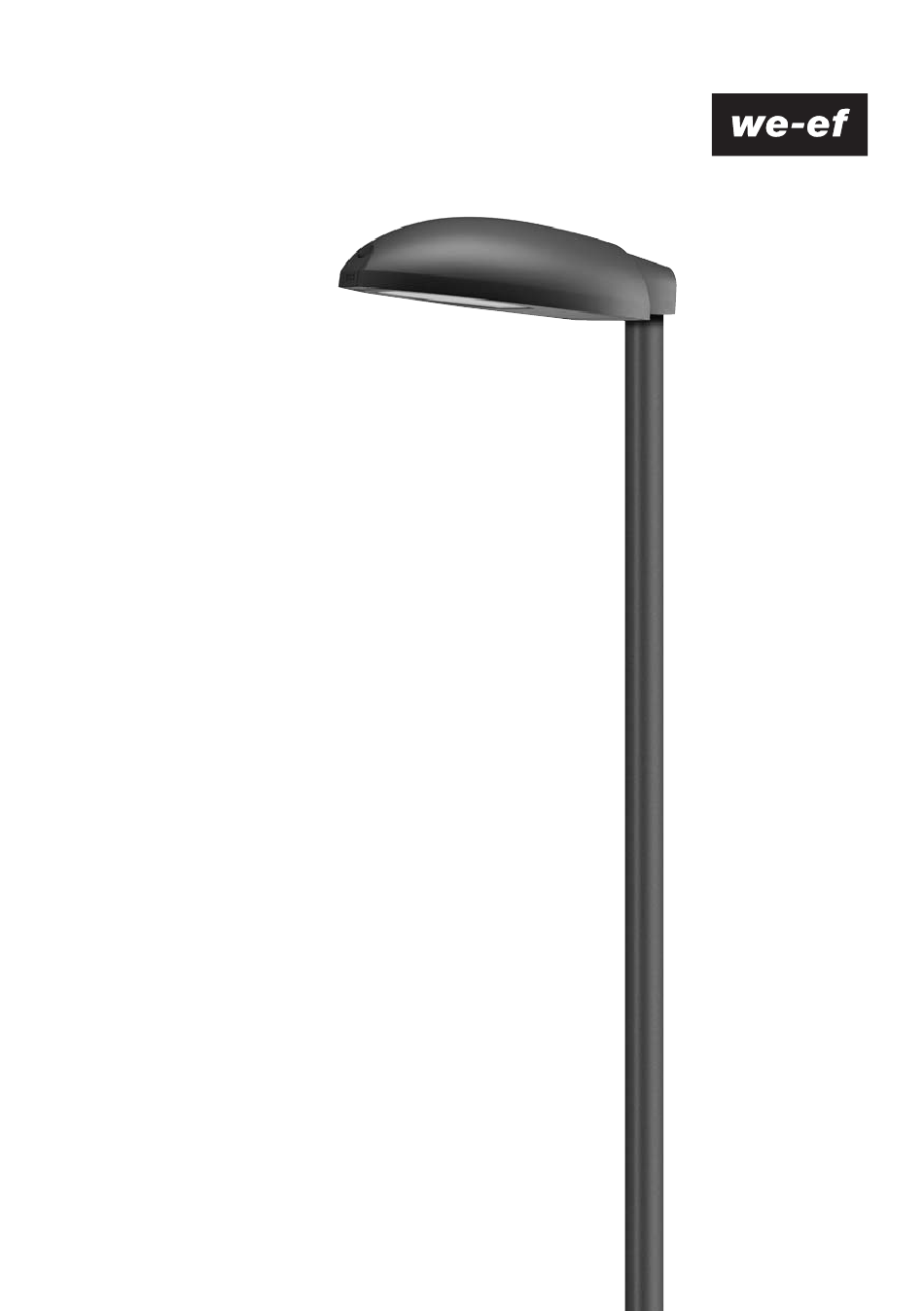

- Seite 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Mastleuchte EFL540 LED Installation and Maintenance Instructions for Post mounted luminiare EFL540 LED...
-
Seite 2: Mastaufsatzleuchte
Gewicht / Weight: ..... . . max. 10 kg * Nominalleistung, aktualisierte Daten siehe www.we-ef.com Windangriffsfläche / Windage area: ..max. 0,098 m * Nominal power, for latest data refer to www.we-ef.com Montageart: horizontal, nach unten strahlend Schutzart / Protection: IP66, IK08 Installation: horizontal, light output downwards Schutzklasse / Class I, II, ta = 25°C... -
Seite 3: Installation Procedure
Bei Fragen wenden Sie sich bitte an unsere technische In case of questions please contact our technical hotline: Hotline unter +49 5194 909209 (Montag - Freitag von +49 5194 909209 (from Monday - Friday from 08.00 until 08:00 Uhr bis 16:00 Uhr). 16.00 hours. - Seite 4 Chassis...
- Seite 5 Anschlussplan Wiring Diagram WE-EF Eco Step Dim® Advanced und WE-EF Eco Step Dim® Advanced and nicht dimmbare Leuchten non dimmable luminaires SKI Phase an L1, Neutralleiter an N, Schutzleiter an Class I Phase to L1, Neutral to N and Earthing to SKII ...
- Seite 6 Einsetzen der Rahmensicherung Installation of Frame lock Zubehörteil, separat zu bestellen, WE-EF Art.-Nr. 107-0053 Accessory, to order separately, WE-EFPart ID 107-0053 M5 x 16 DIN7985 M5 DIN985 M5 x 10 DIN7985 M4 x 6 DIN7985 Anziehmomente für Schrauben / Torque...
- Seite 7 EFL540_LED_010417 / 006-1394 If any luminaire and/or accessory is subsequently modified, the Technische Änderungen vorbehalten. persons responsible for the modification shall be considered as Technical specifications are subject to change. manufacturer. © WE-EF 2017...
