MONTAGE BEI NICHT PARALLELEN PUMPEN-UND
A Die empfohlene Montage, Abb. 1, bleibt die einfachste und billigste; wenn sie allerdings nicht ausführbar ist, dann kann sie
durch folgende Montage ersetzt werden:

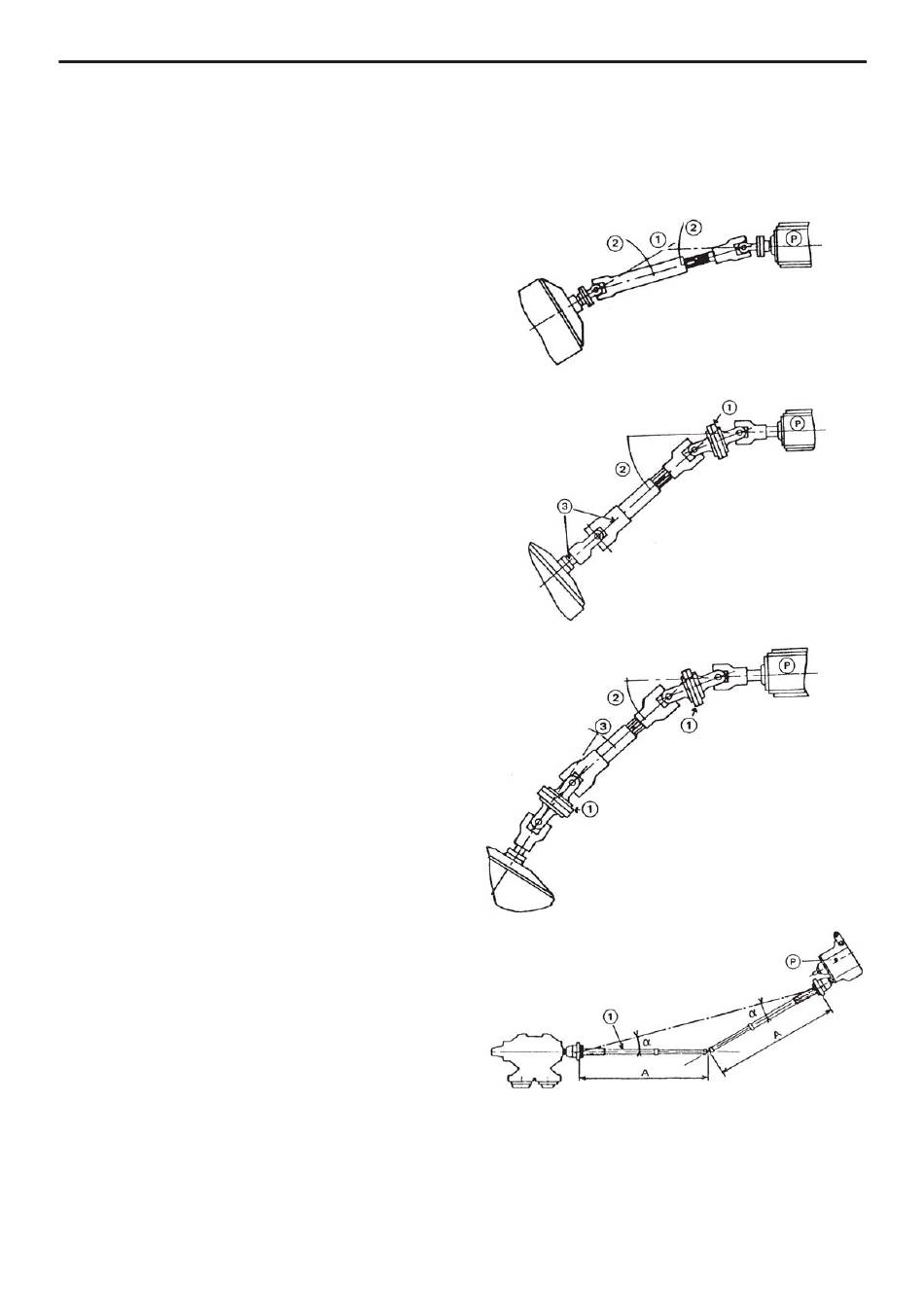

Bild 3
P Nebenantrieb
1/ Kreuzende Wellen
2/ Winkel kleiner gleich 15°
Bild 4
P Nebenantrieb
1/ Gleichgangdoppelgelenk
2/ Winkel max. 45°.
3/ Pumpen- und Antriebswelle müssen fluchten
Bild 5
P Nebenantrieb
1/ Gleichgangdoppelgelenk
2/ Winkel max. 45°.
3/ Winkel max. 15°.
Bild 6
P Nebenantrieb
1/ Spurmessgerät
Die Abstände A müssen gleich und der Winkel α kleiner gleich 15° sein.
NT 1010-B00 11 17 CC8 - CC10 - CC20
Pumpen
Kardanwellenantrieb
NEBENANTRIEBSWELLE
3/3
