MONTAGE BEI PARALLELEN PUMPEN-UND
A Eine nicht einwandfreie Montage der Pumpe führt mit aller Wahrscheinlichkeit zu Pulsierungen oder Schwingungen der
gesamten Anlage, wenn nicht sogar zu einer unwiderruflichen Beschädigung der Ausrüstung (Pumpe, Getriebe, Antrieb, usw.).
Daher ist es unbedingt erforderlich, dass alle nachstehend aufgeführten Voraussetzungen gegeben sind:
1) Die Pumpenwelle muss parallel zu der Nebenantriebswelle sein.
2) Der mit der Antriebsachse gebildete Winkel darf 15° nicht überschreiten.
3) Die Antriebswelle gleitet bei ihrer Umdrehung einwandfrei.
4) Die Flansche des Kardangelenks müssen parallel sind.
5) Die als Kupplung dienenden Flansche dürfen im Verhältnis zu ihrer Auflagefläche weder exzentrisch noch verzogen sein.

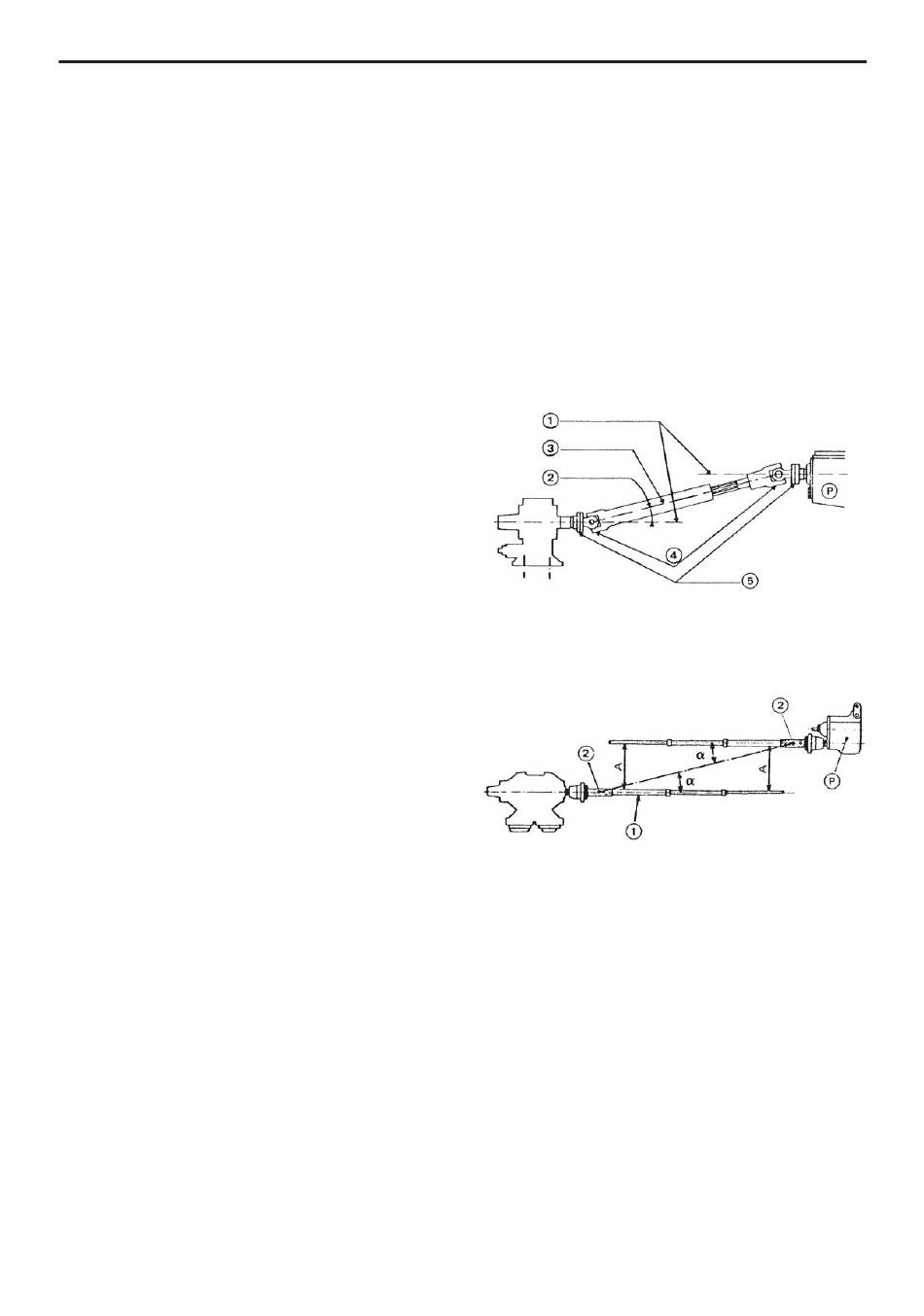

Bild 1
P : Nebenantrieb
B Überprüfung der Montage (Parallelität der Wellen) mit Hilfe eines Satz Stichmaße von MOUVEX.
Bild 2
P Nebenantrieb
1/ Spurmessgerät
2/ Verbindungsachse der Kardanwelle
Die Abstände A müssen gleich und der Winkel α kleiner gleich 15° sein.
NT 1010-B00 11 17 CC8 - CC10 - CC20
Pumpen
Kardanwellenantrieb
NEBENANTRIEBSWELLE
2/3
