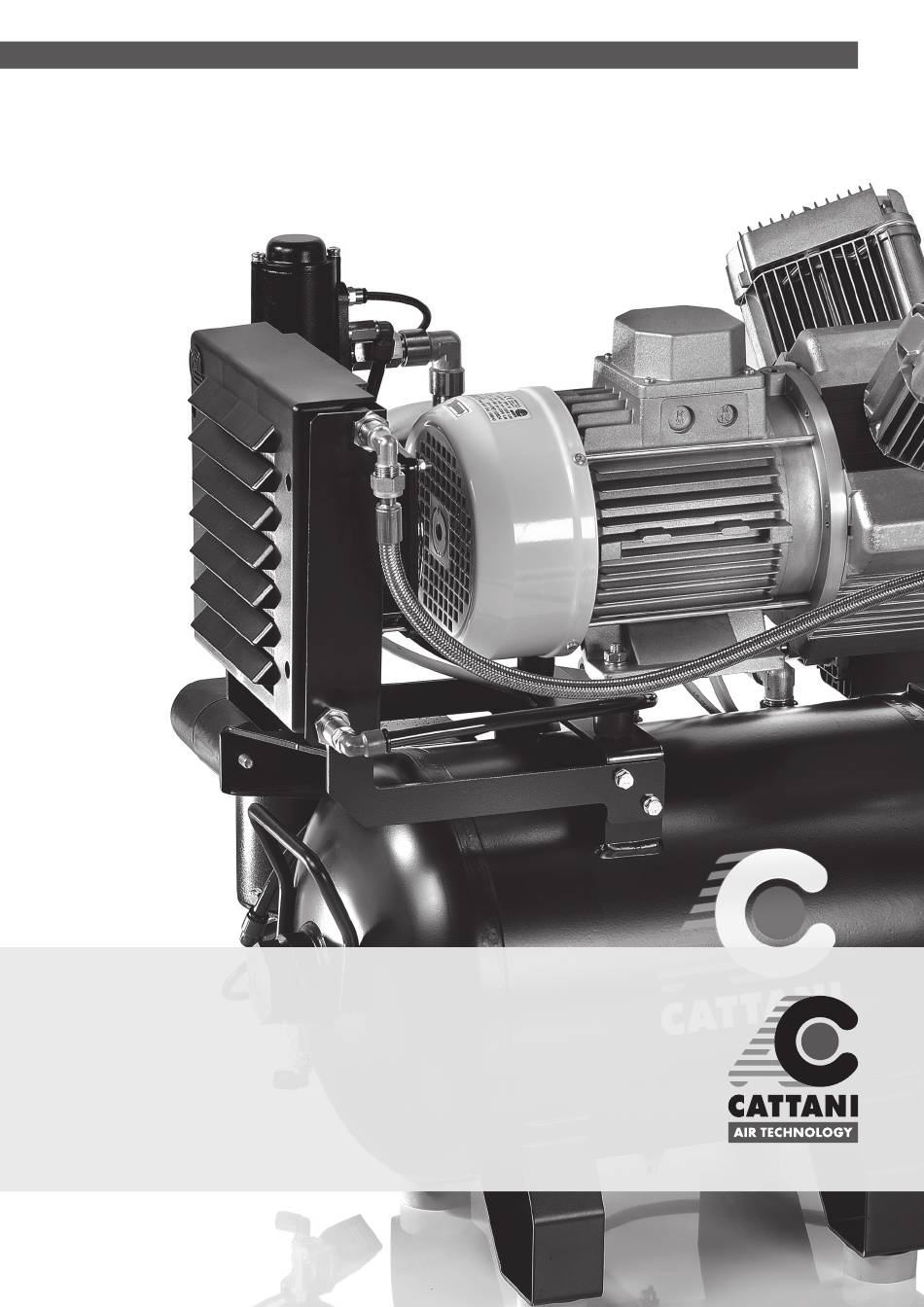

- Seite 1 WE LOVE WHAT WE DO. ÖLFREIE TROCKENLUFTKOMPRESSOREN 1-2-3 ZYLINDER Gebrauchsanweisung deutsch...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Betriebsdaten Elektrische Nenneigenschaften der Kompressoren Einleitung Signale und Hinweise Auspacken Betrieb des Kompressors Auswahl des Modells und des Verteilungsnetzes Empfehlungen für den Technikraum Ordentliche Wartung Außerordentliche Wartung Wichtige Hinweise Transport und Lagerung Abfallentsorgung Abbildungen... -
Seite 4: Allgemeine Betriebsdaten
ALLGEMEINE BETRIEBSDATEN Gemeinsame Eigenschaften Isolierungsklasse Klasse I Wechselbetrieb mit Trockner mit physikalischer Einsatzweise Absorption Betriebstemperatur von + 5 °C bis + 35 °C von 50 Hz 1400 UpM Drehgeschwindigkeit des Motors bis 60 Hz 1600 UpM Wechselstrom IEC 417-5032 Dreiphasenwechselstrom mit Neutralleiter IEC 335-1 Erde (Betrieb) IEC 417-5019... -
Seite 5: Elektrische Nenneigenschaften Der Kompressoren
Parameter: d = 1,5 - Hintergrundgeräusch <38 dB(A) - Messinstrument Ausführung ersetzt. Bruel & Kjaer type 2232. 1-zylinder- AC 100 ND - 1-zylinder-kompressor ohne lufttrockner kompressor Art. 013170 230 V - 0,55 kW - 3,8 A (230V / 50Hz 1˜) 240 V - 0,55 kW - 3,8 A Art. - Seite 6 2-zylinder- AC 200 ND - 2-zylinder-kompressor ohne lufttrockner kompressor Art. 013270 230 V - 1,2 kW - 7,7 A (230V / 50Hz 1˜) 240 V - 1,25 kW - 7,1 A Art. 013275 400 V - 1,5 kW - 3,7 A (400V / 50Hz 3˜) Art.
- Seite 7 3-zylinder- AC 300 ND - 3-zylinder-kompressor, ohne kompressor lufttrockner Art. 013370 230 V - 1,5 kW - 10,2 A (230V / 50Hz 1˜) 240 V - 1,5 kW - 9,2 A Art. 013375 400 V - 1,5 kW - 3,7 A (400V / 50Hz 3˜) Art.
-
Seite 8: Einleitung
EINLEITUNG SIGNALE UND HINWEISE EINLEITUNG Die folgende Vorstellung hat das Ziel, den erklären und die Techniker und die Anwender Anwendern und Technikern diese Ausrüstungen bezüglich der Gefahren und der diesbezüglich und Anlagen zu beschreiben. Es erscheint uns zu treffenden Unfallverhütungsmaßnahmen zu nützlich, auch den Betrieb und die Wartung zu unterrichten. -
Seite 9: Auspacken
AUSPACKEN BETRIEB DES KOMPRESSORS AUSPACKEN • Das Gerät unter Beachten der auf der Karton dargestellten Anleitungen auspacken. PERICOLO - CAUTION ! • Den Karton gemäß den einschlägigen Gesetzen entsorgen. • Prüfen, ob das Gerät keine Transportschäden aufweist. • Beschädigte Geräte nicht an das Stromnetz anschließen. - Seite 10 Die auf diese Weise getrocknete und gefilterte Luft strömt nun in den Tank (M) und kann verwendet werden. Der Tank ist mit zertifizierten Lebensmittelharzen überzogen, um eine perfekte Lagerung der Luft zu gewährleisten. Während sich der Tank füllt, strömt die Luft durch das selektive Ventil (N) auch in den kleinen Tank (O).
-
Seite 11: Auswahl Des Modells Und Des Verteilungsnetzes
AUSWAHL DES MODELLS UND DES VERTEILUNGSNETZES AUSWAHL DES MODELLS UND DES VERTEILUNGSNETZES Die Auswahl des ölfreien Kompressors hängt von wird durch den Hersteller eingestellt auf: min. 5,5 den genutzten Instrumenten oder vom allgemeinen bar und max. 7,5 bar, die Einstellung beträgt bei Druckluftbedarf ab (Seite 5). -
Seite 12: Empfehlungen Für Den Technikraum
64-8 für Geräte der ersten vermeiden, sondern ist auch ein Mittel, um Unfällen Klasse, entsprechende I.E.C. werden auf Anfrage vorzubeugen. • Auf der Internet-Seite www.cattani.it stehen die zur Verfügung gestellt. aktualisierten Handbücher zur Verfügung. • Es ist empfehlenswert, das Speisenetz vor Überstrom zu schützen. -
Seite 13: Ordentliche Wartung
ORDENTLICHE WARTUNG ORDENTLICHE WARTUNG MIT DER ORDENTLICHEN WARTUNG IST DAS ENTSPRECHEND AUSGEBILDETE PERSONAL ZU BEAUFTRAGEN • Stromschlaggefahr, auch 230 V können tödlich sein. • Hohe Temperatur. • Allgemeines Gefahrsignal. • Strömungs- oder Drehrichtung. Bevor man sich dem Kompressor nähert, ist die jeder Nutzer, wie oft die oben beschriebenen Arbeiten Stromversorgung zu unterbrechen und sicherzustellen, abweichend von unseren Angaben ausgeführt werden... -
Seite 14: Außerordentliche Wartung
AUßERORDENTLICHE WARTUNG AUßERORDENTLICHE WARTUNG MIT DER AUSSERORDENTLICHEN WARTUNG IST EIN AUSGEBILDETER, AUTORISIERTER TECHNIKER ZU BEAUFTRAGEN, DER ÜBER DIE ORIGINALERSATZTEILE VERFÜGT. Die Kontrolle muss sorgfältig ausgeführt werden Brüchen hinweisen. Daher sollten Köpfe mit lauten und deren Häufigkeit hängt vom Umfang der Betriebsgeräuschen ersetzt werden. -
Seite 15: Wichtige Hinweise
Schaltpläne, Anleitungen und Aktualisierungen, die Elektro- und Elektronikgeräte-Abfall). den Kundendienst und die Wartung betreffen. • Auf der Internet-Seite www.cattani.it stehen die • Auf das Gerät wird eine dreijährige Garantie aktualisierten Handbücher zur Verfügung. Wir gewährt, die am Verkaufsdatum einsetzt. Um empfehlen, die Handbücher insbesondere bezüglich... -
Seite 16: Abfallentsorgung
ABFALLENTSORGUNG INFORMATIONEN FÜR PROFESSIONELLE NUTZER • Gemäß Art. 13 13 ital. GvD 25. Juli, n. 151 getrennte Sammlung Geräts, "Umsetzung der Richtlinie 2011/65 EU RoHS und anschließend dem Recycling, der Aufbereitung oder 2003/108/EG bezüglich der Verringerung des der umweltgerechten Entsorgung zugeführt werden, Gebrauchs gefährlicher Stoffe in elektrischen trägt dazu bei, potentiell schädigende Auswirkungen und elektronischen Geräten sowie bezüglich der... -
Seite 17: Abbildungen
SCHUTZVERKLEIDUNG FÜR KOMPRESSOR 1-2-3 ZYLINDER ART. 010800 NEUE SCHUTZVERKLEIDUNG FÜR KOMPRESSOR 1-2-3 ZYLINDER Die gleiche Schutzverkleidung passt für die drei Modelle und ist sowohl für Außen- als Innenräume geeignet. Sie besteht aus elektroverzinktem Blech mit Polyesterpulverlackierung. Auf Anfrage auch mit Frostschutzanlage. Kann der prallen Sonne, Regenwasser und Frost ausgesetzt werden. - Seite 18 ART. 073520 BLOK-JET SILENT 2 Besteht aus 1 Turbo-Smart "B" und Hydrozyklon ISO Für Einrichtungen einer größeren 18 und 1 Kompressor mit drei Zylindern, komplett Anzahl von Benutzungen baut Cattani S.p.A. mit Lufttrockner. Drucklufterzeugungszentralen, allen Wird für 3/4 Benutzungen empfohlen. unterschiedlichen Ansprüchen genügen.
-
Seite 19: Ringförmige Verteilung
CLOSED COMPRESSED AIR PIPING CIRCUIT RUBINETTO DI INTERCETTAZIONE SHUT-OFF VALVE N. 1 COMPRESSORE CATTANI A UNA TESTATA DA TRE CILINDRI N. 1 CATTANI THREE-CYLINDER 1 HEAD COMPRESSOR DIRAMAZIONE CON PARTENZA SOPRA LA TUBAZIONE PRINCIPALE BRANCH-STARTING POIMT ON TOP OF MAIN DUCT Ø... -
Seite 20: Seit Über 50 Jahren Befassen Wir Uns Mit Drucklufttechnik
Gunsten aus. Wir reduzieren die Einflüsse auf die Umwelt: Wir sparen 50% Rohstoffe und ermöglichen Ihnen eine Stromersparnis zwischen 30% und 50%. Via Natta 6/A 43122 Parma – Italy T +39 0521 607 604 F +39 0521 607628 info@cattani.it WWW.CATTANI.IT...
