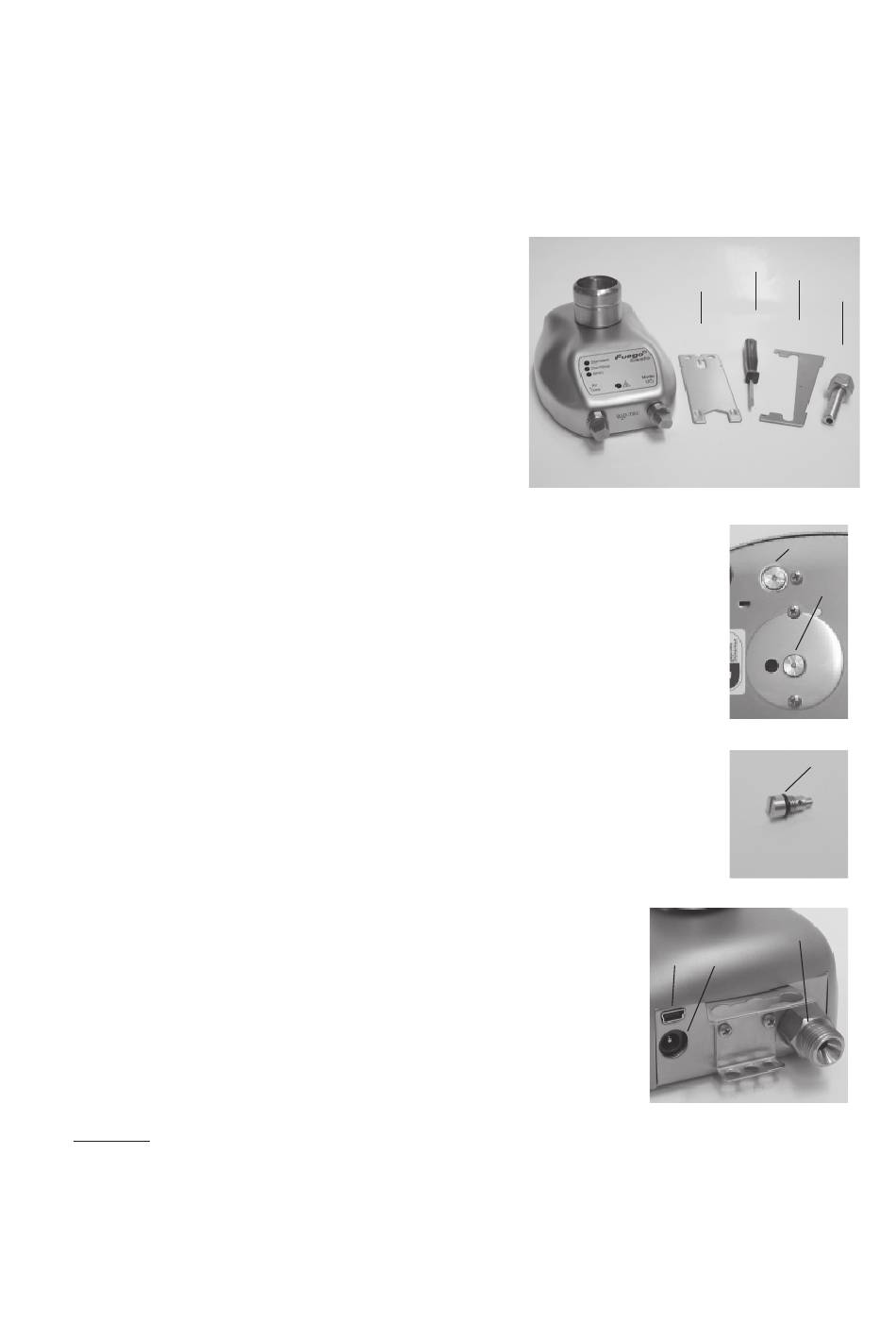

Lieferumfang:Fuego SCS basic
mit Fußpedal
3 Standard-Programme für Button (Funktionsknopf) und Fußpedal
SCS (Safety Control System), BHC (Burner Head Control)
Abnehmbarer und zerlegbarer Brennerkopf
Neigungsverstellung rechts/links (23)
Halterung für 3 Impfösenhalter
Düsen für Erdgas, Propan-/Butangas
Turboflamme
Schraubenschlüssel 17 mm (21) für Gasanschluss
Schraubendreher (22) für Brennerkopf und
Brennerschachtdeckel
Schlauchtülle mit Überwurfmutter (24)
Schaltnetzteil (weltweit)
Bedienungsanleitung und 2 Jahre Garantie
1. Inbetriebnahme:
Werksseitig ist eine Düse für Erdgas (N) vormontiert. Die Düse des
Gerätes ist ggf. der verwendeten Gasart anzupassen, dabei ist wie
folgt zu verfahren: Die Düse P für Propan-/ Butangas mit einer Münze
(1-Cent Münze) oder mit dem Schraubenschlüssel (21) aus der
Düsenhalterung (16) herausschrauben. Danach die aktive Düse N für
Erdgas (15) (vormontiert) lösen und die Düsen austauschen. Beide
Düsen nach dem Austausch wieder festziehen.
Achtung: Vor jeder Düsenmontage den O-Ring (20) auf Beschädigungen
überprüfen. Bei Beschädigung O-Ring ersetzen, Art.-Nr.: 8.000.010
Schließen Sie das Gerät über den Gasanschluss (10) an die Hausgas-
versorgung an, wenn der Betriebsdruck für Erdgas 18-25 mbar, für
Propan/Butangas 47-57 mbar entspricht. Zu verwenden ist dafür ein
DVGW-Sicherheitsgasschlauch mit Gewinde- oder mit Schlauchanschluss.
Den Schlauch regelmäßig auf Beschädigungen überprüfen. Je nach
Schlauchtyp sind Schlauchschellen und/oder die mitgelieferte Schlauchtülle
und Überwurfmutter (24) zu verwenden. Bei allen Gasanschlüssen ist darauf
zu achten, dass die Verbindungen mit einem Schraubenschlüssel SW17 (21)
(Lieferumfang) gasdicht und fest anzuziehen sind (Linksgewinde).
Gasdichtheit mit Prüfmittel sicherstellen. Bei Verwendung der
mitgelieferten Schlauchtülle und Überwurfmutter (24), den Gas-
anschluss (10) NICHT mit Teflonband oder ähnlichem abdichten.
Bei Flaschengas muß vorher ein DVGW-geprüfter
Druckminderer (50mbar) an die Gasflasche montiert werden.
Die Vorschriften TRF (Technische Regeln Flüssiggas) müssen
beachtet werden.
1.1 Fußpedalanschluss:
Das Anschlusskabel des Fußpedals stecken Sie in die Buchse (8)
auf der Geräterückseite.
Hinweis: Solange noch kein Fußpedal an den Fußpedalanschluss (8) angeschlossen
wurde blinken die LED's Standard (3) und Start-Stop (4) abwechselnd.
Art.-Nr. 8.001.000
22
23
21
24
16
15
20
10
8
9
