Verwandte Anleitungen für Wld-Tec Sensorturn pro
Inhaltszusammenfassung für Wld-Tec Sensorturn pro

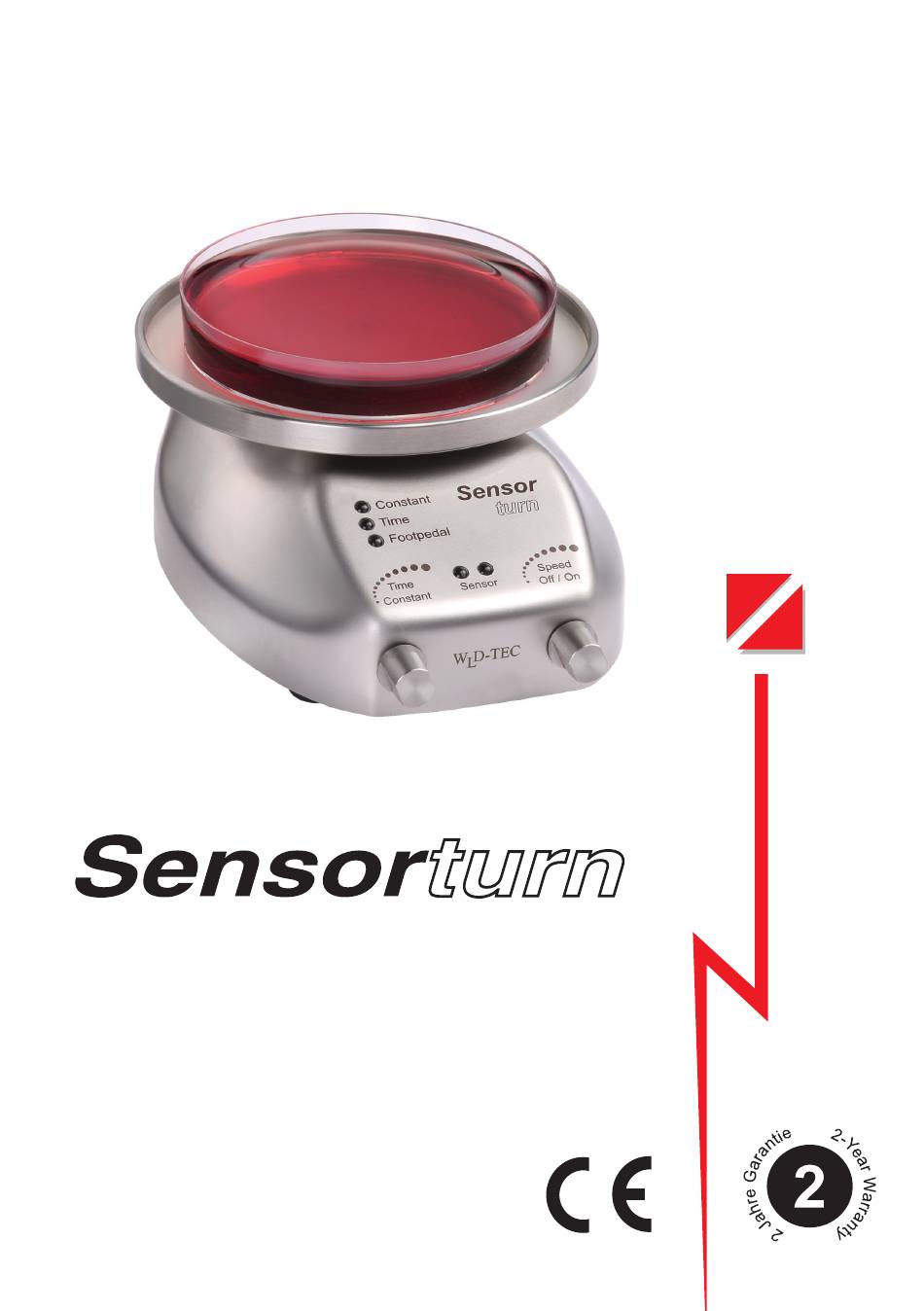

- Seite 1 Bedienungsanleitung Sensorgesteuerter Drehtisch für Petrischalen...
- Seite 2 1 - Drehschalter Off - On u. Drehzahleinstellung 2 - Drehschalter Constant - Time 3 - IR-Sensor 4 - LED Constant 5 - LED Time 6 - LED Footpedal 7 - Drehteller 7a - Silikoneinlage 7b - Feststellschraube Drehteller 8 - Buchse für Steckernetzteil 9 - Buchse für Fußpedal 10 - Trimmer für IR-Sensor Erfassungs - bereich...
- Seite 3 Zur späteren Einsichtnahme die Gebrauchsanleitung gut aufbewahren. Verwendung: Der Drehtisch Sensorturn pro ist für rationelles und steriles Ausplattieren / Beimpfen von Petrischalen entwickelt worden. Zum ermüdungsfreien Arbeiten ist der Sensorturn pro mit einem IR-Sensor ausgestattet und ermöglicht ein beliebiges Ein- und Ausschalten des Drehtellers per Handzeichen.
- Seite 4 Lieferumfang: Sensorturn pro Art.-Nr.: 7.002.000 mit IR-Sensor und Fußpedalanschluss 14 - 210 U/min 5 Betriebsarten: IR-Sensor: Time / Constant Fußpedal: Standard / Start-Stop / Time Drehteller mit transparenter Silikoneinlage Silikoneinlage für Zentrierring (14) Schraubendreher für Sensorerfassungsbereich (15) Steckernetzteil (16) Bedienungsanleitung und 2 Jahre Garantie 1.
- Seite 5 3.4 Betriebsart Fußpedal „Start-Stop“ Stecken Sie das Verbindungskabel des Fußpedals in den Fußpedalanschluss (9). Den Multischalter (11-1) „Aktivierung Fußpedal“ auf der Geräterückseite auf Position „On“ und den Drehschalter (2) auf „Constant“ stellen. Die Rotation wird durch betätigen des Fußpedals gestartet. Zum Stoppen der Rotation Fußpedal nochmals betätigen. Werkseinstellung: Multischalter 11-1 in Off-Position 3.5 Betriebsart Fußpedal „Time“...
- Seite 6 Stellen Sie eine leere Petrischale auf die Silikonmatte und zentrieren Sie diese mit Hilfe des Fadenkreuzes. Markieren Sie mit einem Kugelschreiber den äußeren Rand der Petrischale auf der Silikoneinlage. Schneiden Sie den Kreis aus und platzieren Sie den Zen- trierring auf dem Drehteller (7). 7.
- Seite 7 Triangelform zum Beimpfen Edelstahlspatel Art.-Nr.: 6.000.371 in Triangelform zum Beimpfen Tray Art.-Nr.: 6.000.320 mobil zum Ablegen von Instrumenten Drehteller Sensorturn pro, extra groß Art.-Nr.: 7.000.150 für Petrischalen bis zu 150 mm Durchmesser, mit Silikoneinlage Tray Art.-Nr.: 8.000.340 rechts und links montierbar, 3 Ablagemöglichkeiten...
- Seite 8 Polarität: Grüne LED (4,5,6) blinkt Dieses Signal erscheint wenn die Geräteinnentemperatur 70°C überschreitet. Bei normaler Belüftung ist das Gerät für Dauerbetrieb ausgelegt. Gerät abkühlen lassen. Serviceadresse: WLD-TEC GmbH Halle-Kasseler-Str.49 37318 Arenshausen Deutschland Telefon: +49 36081 68940 Telefax: +49 36081 68942 Email: sales@wld-tec.com...
- Seite 9 Schablone für Zentrierring Notizen...
-
Seite 10: Eu-Konformitätserklärung
Regel- und Laborgeräte. Teil 2-010: Besondere Anforderungen an Laborgeräte für das Erhitzen von Stoffen Safety requirements for electrical equipment for measurement, control, and laboratory use. Part 2-010: Particular requirements for laboratory equipment for the heating of materials WLD-TEC GmbH Halle-Kasseler-Str.49 D-37318 Arenshausen Artur Rynkar (Geschäftsführer, CEO) Germany Arenshausen, 20.03.2020... - Seite 11 Technische Daten: Technik Microprocessor Programme IR-Sensor: Constant Time mit Timer (1 - 25 sec oder 5 - 125 sec, einstellbar) Fußpedal: Start-Stop Standard (Rotation bei gedrücktem Fußpedal) Time mit Timer (1 - 25 sec oder 5 - 125 sec, einstellbar) Mechanisch Petrischalengröße: bis Ø...
- Seite 12 WLD - TEC GmbH Halle-Kasseler Straße 49 37318 Arenshausen / Deutschland Telefon : +49 (0)36081/68940 Fax : +49 (0)36081/68942 Email: sales@wld-tec.com Internet: http://www.wld-tec.com (04/2020) Technische Änderungen vorbehalten.
