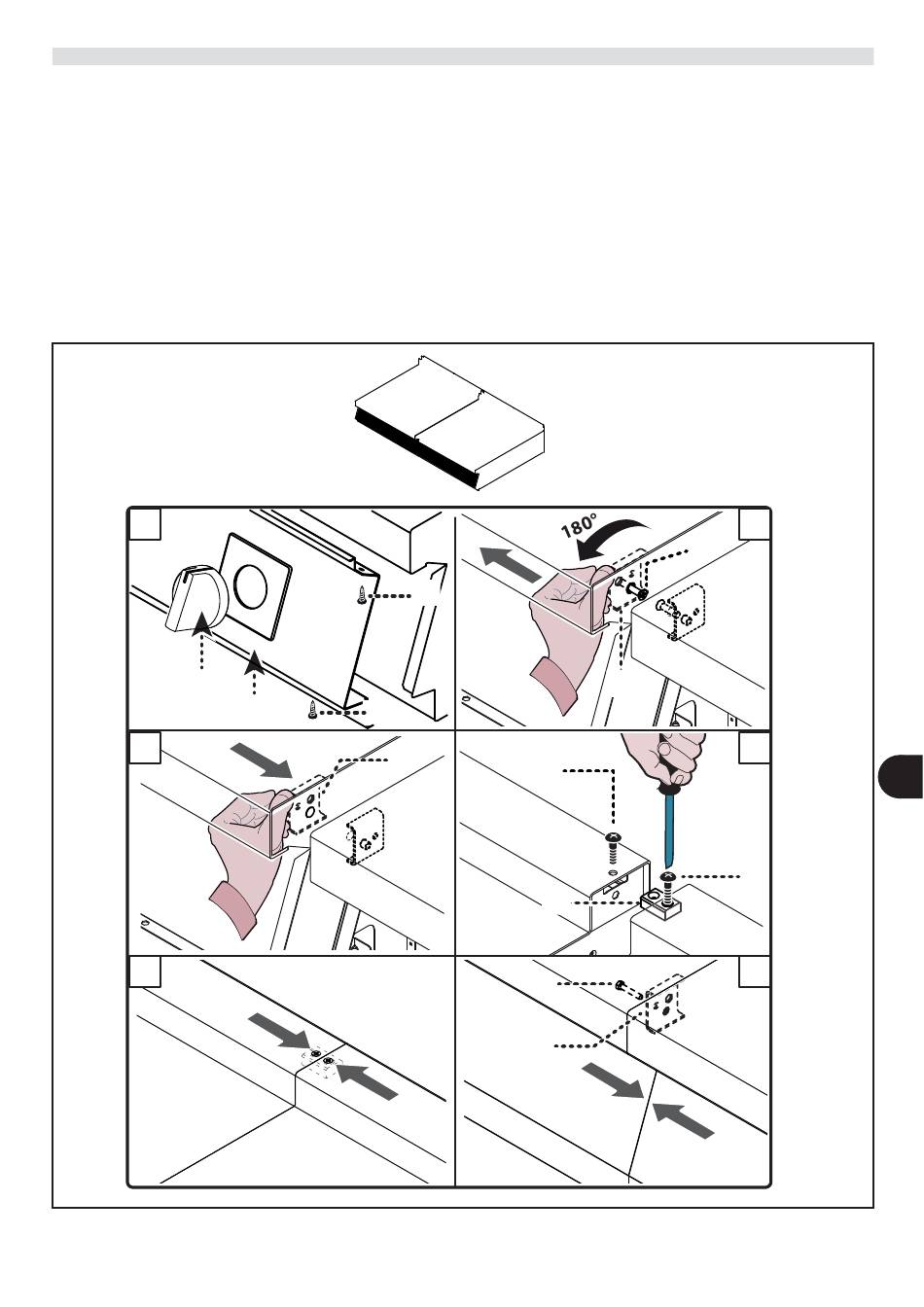

Per montare le apparecchiature in batteria (fi an-
co a fi anco) procedere nel modo indicato.
Sfi lare le manopole (A).
1)
Svitare le viti (C) e smontare i cruscotti (B).
2)
Svitare la vite (D) e ruotare la staff a (E) di 180°
3)
in senso antiorario.
Collegare le apparecchiature con le viti (F) e la
4)
staff a (G) (parte posteriore).
1
A
3
5
3301460_inst_rev.2

MONTAGGIO APPARECCHIATURE IN BATTERIA

B
C
E
Collegare le apparecchiature con la vite
5)
(H) (forniita a corredo) e la staff a (E) (parte
anteriore).
Rimontare i cruscotti (B) e le manopole (A) ad
6)
operazione ultimata.
Per le apparecchiature in batteria sono disponi-
bili, a richiesta, diversi kit di allestimento (vedi
"catalogo generale").
C
F
G
H
E
