JVC KD-R531 Einbau/Anschlußanleitung Seite 2

Anschließen der externen Verstärker und/oder Subwoofer
Setzen Sie das Gerät zurück.
Hintere Erdungscanschlußklemme
Antennen-Eingang
1
Fernbedienungsadapter *
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung 1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung 2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
Spezieller Kabelbaum
(getrennt erhältlich)
D Stromkabel (Mitgeliefert)
1
* Wird nicht mit Gerät mitgeliefert.
2
* Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein.
3
* Nehmen Sie die Einstellung von <L/O MODE> entsprechend vor, siehe Seite 13 der BEDIENUNGSANLEITUNG.

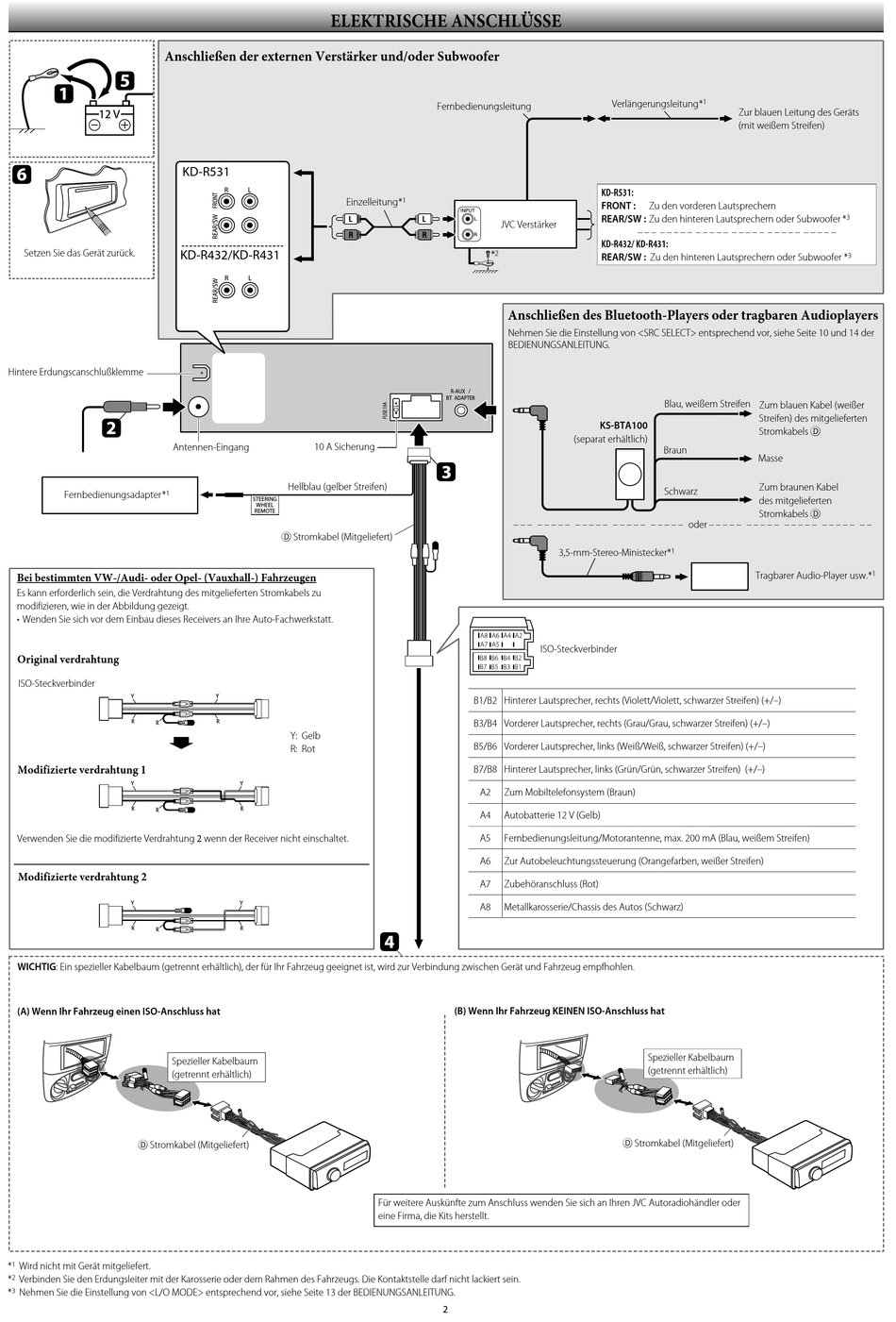

ELEKTRISCHE ANSCHLÜSSE
KD-R531
Einzelleitung *
KD-R432/KD-R431
10 A Sicherung
Hellblau (gelber Streifen)
STEERING
WHEEL
REMOTE
D Stromkabel (Mitgeliefert)
Y: Gelb
R: Rot
Fernbedienungsleitung
1
JVC Verstärker
Anschließen des Bluetooth-Players oder tragbaren Audioplayers
Nehmen Sie die Einstellung von <SRC SELECT> entsprechend vor, siehe Seite 10 und 14 der
BEDIENUNGSANLEITUNG.
– – – – – – – – – – – – – – – – – – – – – – – oder – – – – – – – – – – – – – – – – – – – – – –
ISO-Steckverbinder
B1/B2 Hinterer Lautsprecher, rechts (Violett/Violett, schwarzer Streifen) (+/–)
B3/B4 Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer Streifen) (+/–)
B5/B6 Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer Streifen) (+/–)
B7/B8 Hinterer Lautsprecher, links (Grün/Grün, schwarzer Streifen) (+/–)
A2 Zum Mobiltelefonsystem (Braun)
A4 Autobatterie 12 V (Gelb)
A5 Fernbedienungsleitung/Motorantenne, max. 200 mA (Blau, weißem Streifen)
A6 Zur Autobeleuchtungssteuerung (Orangefarben, weißer Streifen)
A7 Zubehöranschluss (Rot)
A8 Metallkarosserie/Chassis des Autos (Schwarz)
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler oder
eine Firma, die Kits herstellt.
2
1
Verlängerungsleitung *
KD-R531:
FRONT : Zu den vorderen Lautsprechern
REAR/SW : Zu den hinteren Lautsprechern oder Subwoofer *
– – – – – – – – – – – – – – – – – – – – – – – – – – – –
KD-R432/ KD-R431:
REAR/SW : Zu den hinteren Lautsprechern oder Subwoofer *
Blau, weißem Streifen
KS-BTA100
(separat erhältlich)
Braun
Schwarz
3,5-mm-Stereo-Ministecker* 1
Spezieller Kabelbaum
(getrennt erhältlich)
D Stromkabel (Mitgeliefert)
Zur blauen Leitung des Geräts
(mit weißem Streifen)
3
3
Zum blauen Kabel (weißer
Streifen) des mitgelieferten
Stromkabels D
Masse
Zum braunen Kabel
des mitgelieferten
Stromkabels D
Tragbarer Audio-Player usw. * 1
