CONECCIONES
Este procesador de sonido tiene varias utilidades. De forma general, la unidad se
conecta entre una fuente de sonido (salidas 'linea') y la unidad de gravación o de
amplificación:
• La SE100 permite enriquecer la calidad del sonido y la potencia sonora de las
• La SE100 puede conectarse entre monitores y la salida de una mesa
• La SE100 puede conectarse entre un cassette y una mesa para mejorar la
• La SE100 pueded conectarse entre un gravador (cassette, MD,...) y la salida
• La SE100 permite corregir la perdida de calidad de cualquier equipo, en este
• La SE100 permite compensar la perdida de calidad durante la duplicación de

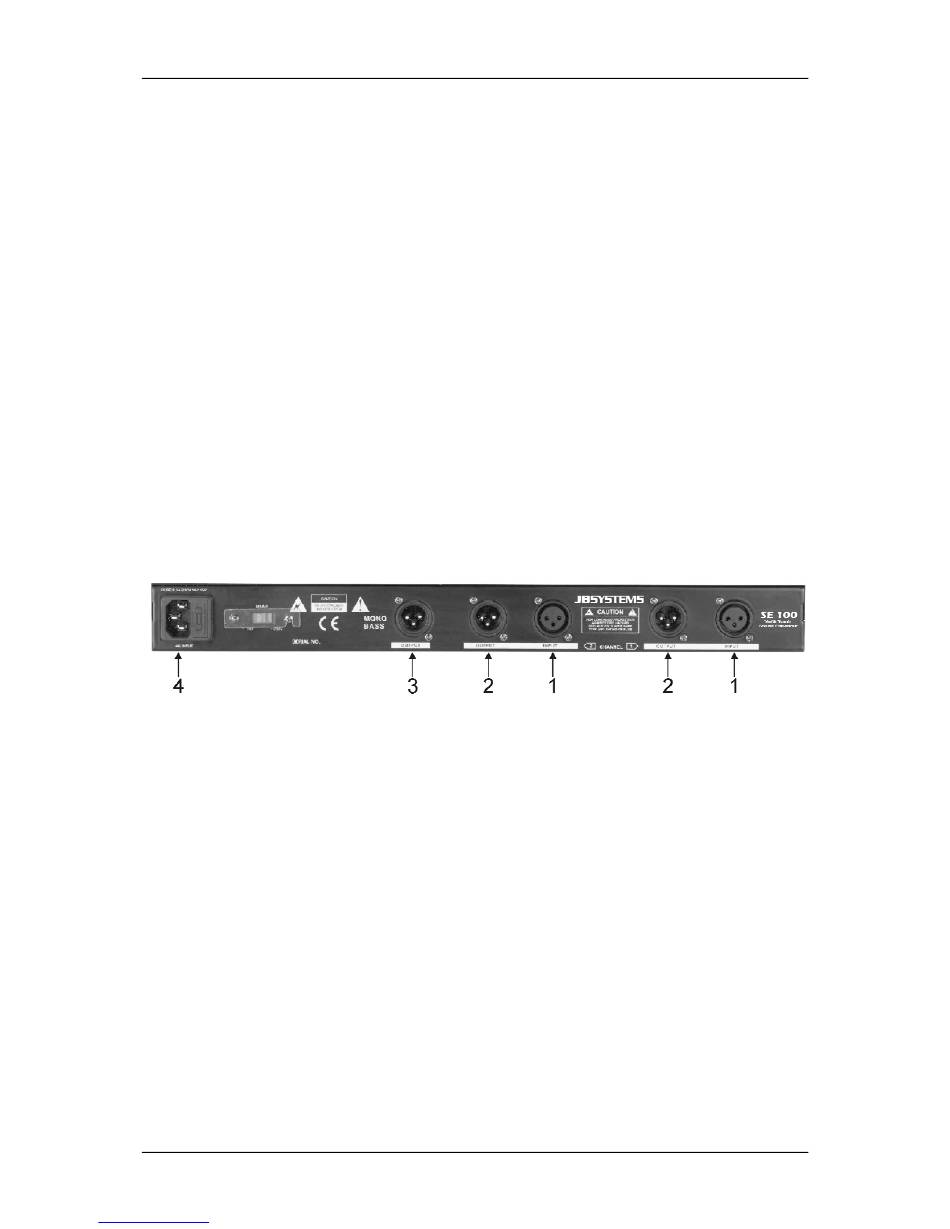

REAR PANEL:
1. ENTRADA: este conectador de entrada XLR hembra accepta señales
balanceadas o sin balancear.
• Para uso balanceado:
• Para uso sin balancear:
2. SALIDA: este conectador de salida XLR macho puede conectarse a entradas
balanceadas o sin balancear.
• Para uso balanceado:
• Para uso sin balancear:
3. SALIDA SUBWOOFER: este conectador de salida XLR macho puede
conectarse a entradas de amplificadores para subwoofer balanceadas o sin
balancear. El corte de frecuencia y el nivel de esta salida pueden ser ajustados.
• Para uso balanceado:
JB SYSTEMS
Downloaded from www.Manualslib.com
frecuencias bajas sobre equipos profesionales y discotecas. Conectar la
salida master de la mesa mezcladora al SE100. Tambien se puede conectar
la salida subwoofer a una etapa de potencia para subwoofer.
profesional para una mejoria del sonido de los monitores.
calidad de reproducción del cassette.
de una mesa para mejorar la gravación.
caso conectar como ultima unidad del equipo.
cassettes : la cinta copia puede resultar hasta mejor que la cinta original!
CONNECTIONS
Pin1 = Masa ~ Pin2 = Positivo (+) ~ Pin3 = Negativo (-)
Existen cables JB Systems listos para el uso (ex. 7-0063 ~ 5m XLR m/f)
Pin3 Negativo (-) Pin1 (Masa)
Existen cables JB Systems listos para el uso (2-0445 ~ cinch/XLR m)
Pin1 = Masa ~ Pin2 = Positivo (+) ~ Pin3 = Negativo (-)
Existen cables JB Systems listos para el uso (ex. 7-0063 ~ 5m XLR m/f)
Pin3 Negativo (-) Pin1 (Masa)
Existen cables JB Systems listos para el uso (2-0445 ~ cinch/XLR m)
