DEUTSCH

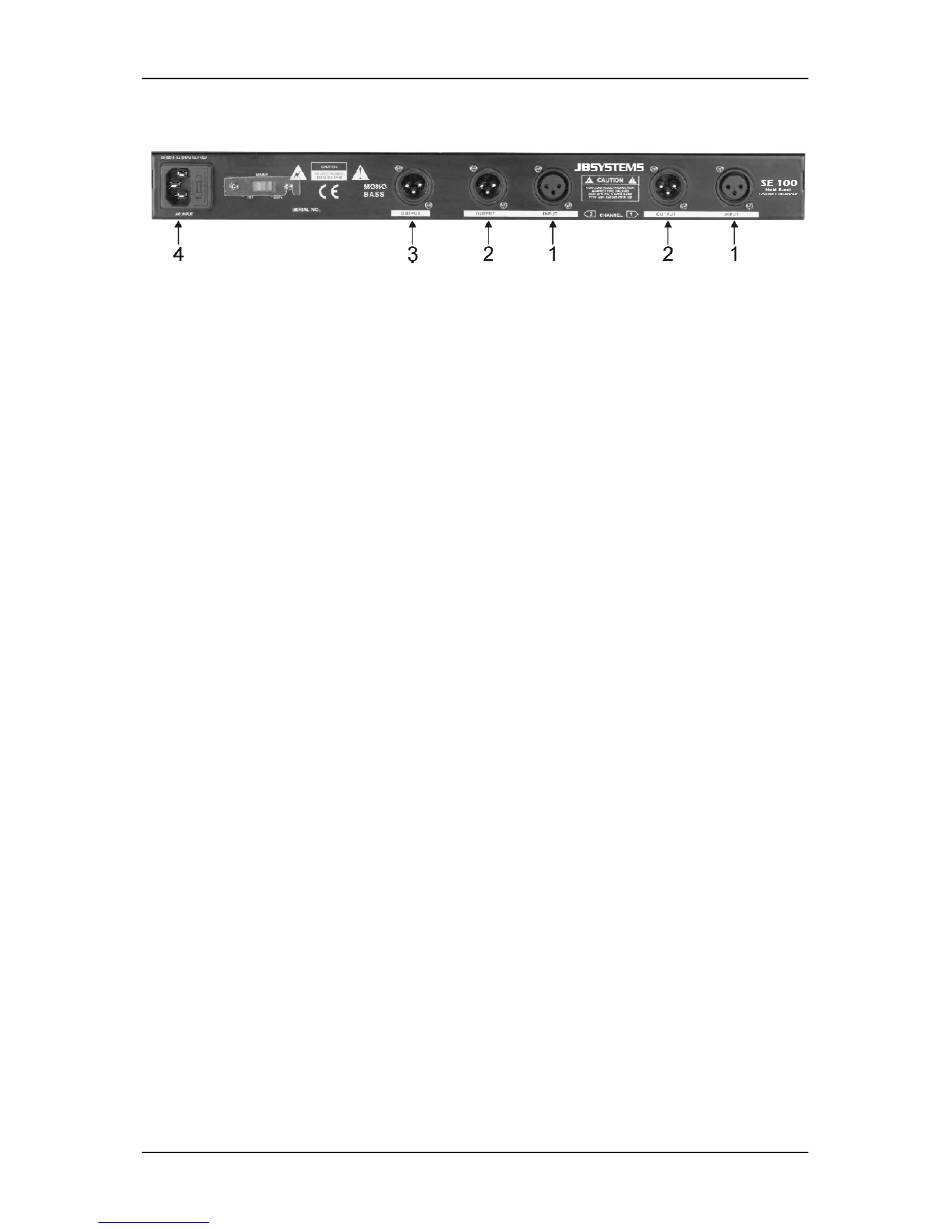

RÜCKSEITE:
1. INPUT Anschluss: Dieser Female XLR-Verbinder akzeptiert beide Line-Signale
(unsymmetrisch und symmetrisch) der Geräteeinheit, die Audio-Verstärkung
benötigt.
• Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung:
• Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground)
2. OUTPUT Anschuss: Dieser Male XLR-Verbinder akzeptiert beide Line-Signale
(unsymmetrisch und symmetrisch).
• Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung:
• Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f)
• Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground)
3. SUBWOOFER OUTPUT Anschluss: Dieser Male XLR-Verbinder kann mit
beiden Inputs von Subwoofer-Verstärkern (unsymmetrisch und symmetrisch)
verbunden werden.
verstellbar.
• Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung:
• Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f)
• Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground)
4. Mains Input: Verbinden Sie den Sound-Prozessor mit dem 230V-Stromnetz/AC
mit dem beiliegenden Netzkabel.
JB SYSTEMS
Downloaded from
www.Manualslib.com
ANSCHLUSSFELDER
Pin1
=
Ground
Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f)
Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0445 ~ cinch/XLR m)
Pin1 = Ground
Pin2 = +
Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 ~ cinch/XLR f)
Die Trenn-Frequenz und der Level dieses Outputs sind
Pin1 = Ground
Pin2 = +
Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 ~ cinch/XLR f)
manuals search engine
BEDIENUNGSANLEITUNG
Pin2
=
+
Pin3 = -
Pin3 = -
17/23
Pin3
=
-
SE 100
