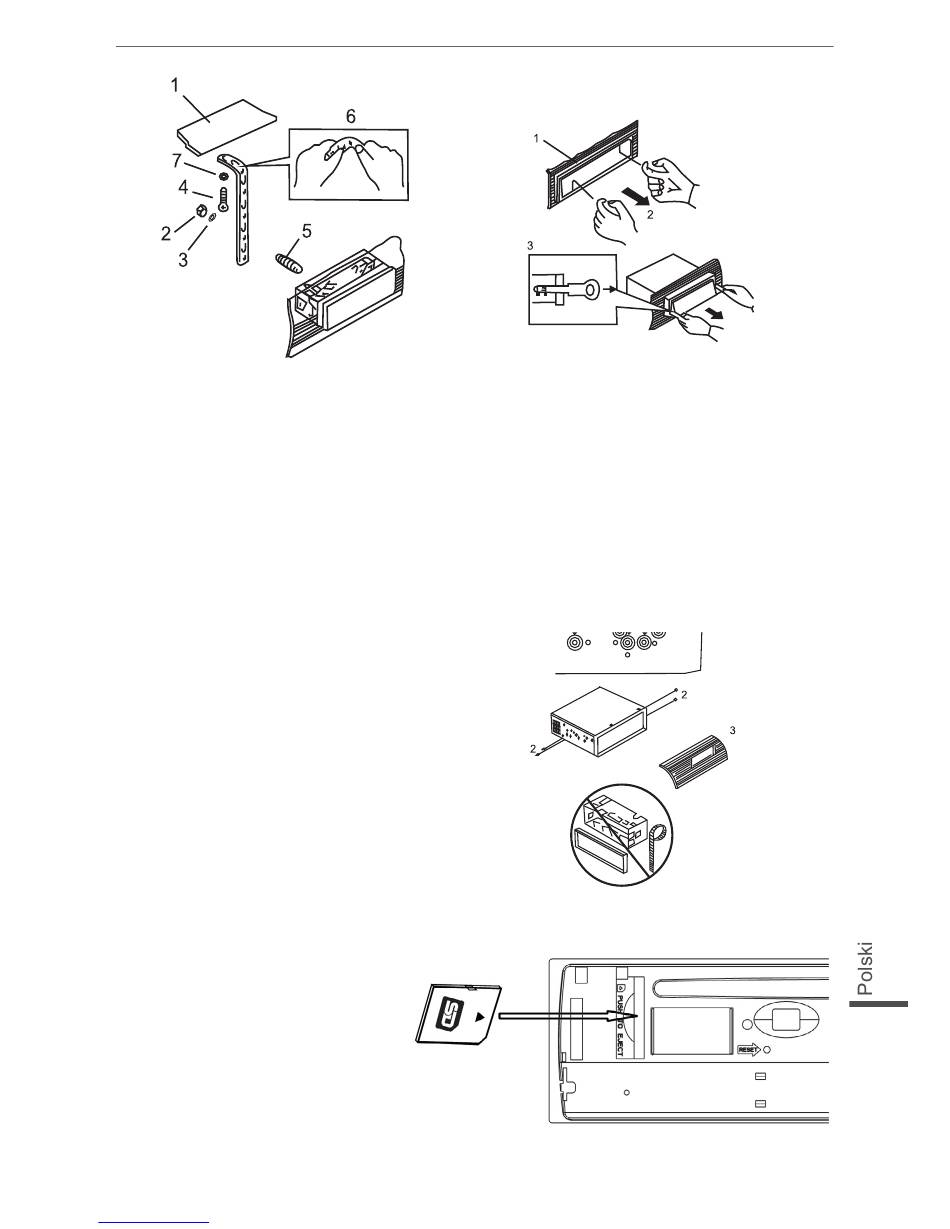

1. Deska rozdzielcza
2. Nakrętka (5mm)
3. Podkładka
4. Śruba
5. Śruba
6. Uchwyt
Do przymocowania tylnej części radia,
należy użyć uchwytu (6).
Uchwyt ten można łatwo wygiąć ręką.
7. Podkładka
MONTAŻ RADIA W FABRYCZ-
NEJ kIESZENI (Metoda b)
Montaż radia w fabrycznej kieszeni
1. Należy wstawić radio tak, aby otwory na
śruby w radiu pokrywały się z otworami w
kieszeni. Radio należy przymocować za
pomocą śrub po dwie po każdej stronie
(śruby 5x5mm lub 4x5mm).
2. Śruby
3. Deska rozdzielcza
INSTALACJA kARTY Sd
Należy wsunąć kartę do gniazda
kart pamięci (jak pokazano na ry-
sunku po prawej), aby wyjąc kar-
tę z radia, należy ją nacisnąć i wy-
ciągnąć.
Downloaded from www.Manualslib.com
Rys.2
manuals search engine
Instrukcja obsługi
Rys.3
1. Ramka
2. Należy złapać palcami za brzeg ram-
ki (jak na rysunku powyżej) i ją wyciągnąć.
Przy ponownym montażu, należy zwró-
cić uwagę, aby nie zamontować ramki od-
wrotnie.
3. Radio
Należy wsunąć specjalne klucze (znajdu-
ją się w zestawie) w szczeliny po obu stro-
nach radia, aż do usłyszenia dźwięku klik-
nięcia. Następnie należy pociągnąć
całość do siebie aby wyjąć radio.
27
