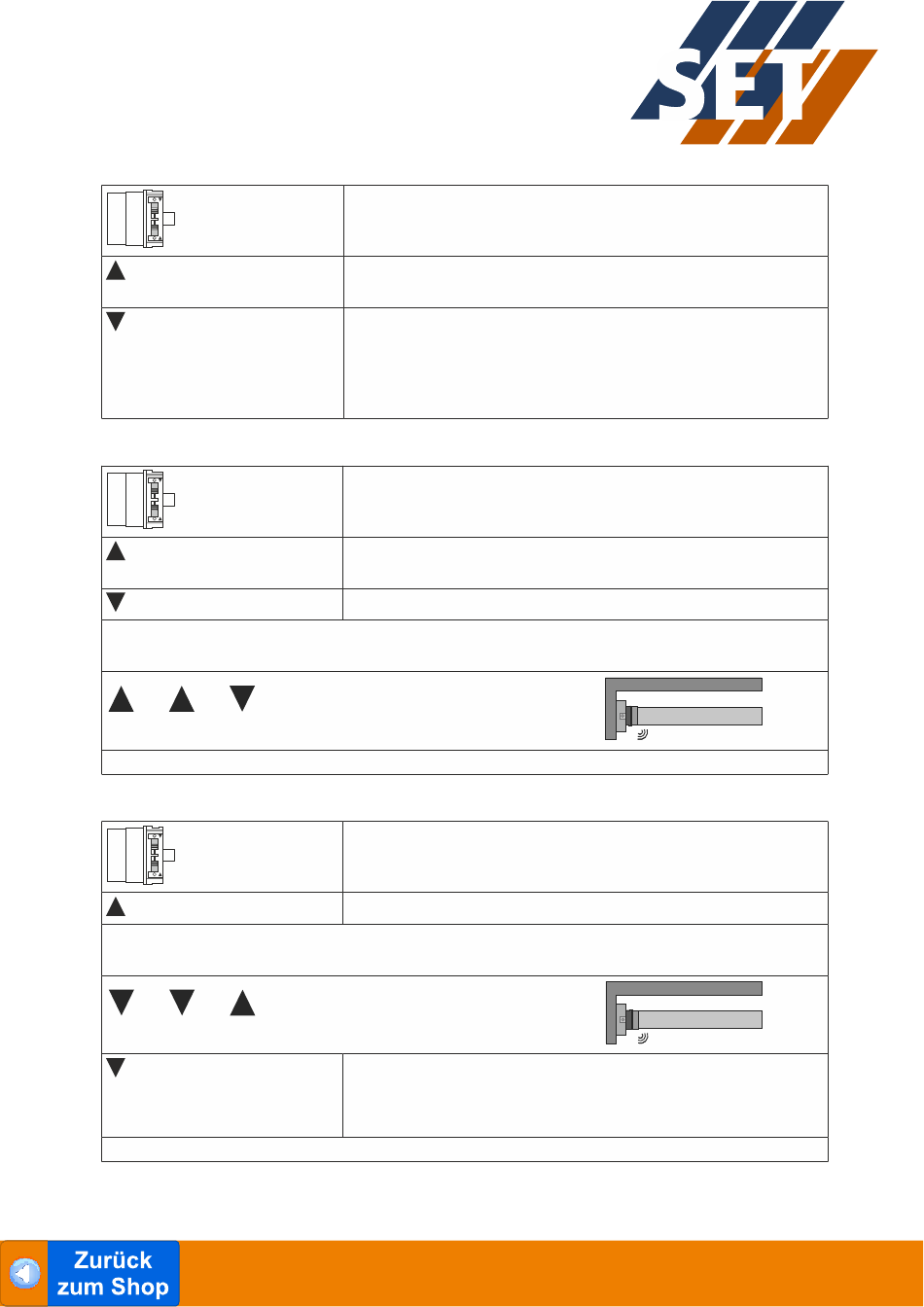

SET P5-E01 Einstellanleitung Seite 20

Anschlag oben zu Anschlag unten
Anschlag oben zu Punkt unten
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch.
▻ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
1 s
1 s bis STOPP und halten bis
Die Endlagen sind eingestellt.
Punkt oben zu Anschlag unten
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch.
▻ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
1 s 1 s
bis STOPP und halten bis
Die Endlagen sind eingestellt.
S.E.T. GmbH
Lindenstraße 22
97892 Kreuzwertheim
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie gegen den oberen, dauerhaft vorhandenen Anschlag.
▻ Der Rohrantrieb schaltet selbstständig ab.
Anschließend fahren Sie ohne Unterbrechung gegen den unteren, dauerhaft vorhan-
denen Anschlag. Während dieser Fahrt muss der Endlagen Status Indikator (ESI) an-
gezeigt werden bevor die Endlage erreicht wird.
▻ Der Rohrantrieb schaltet selbstständig ab.
► Die Endlagen sind eingestellt.
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie gegen den oberen, dauerhaft vorhandenen Anschlag.
▻ Der Rohrantrieb schaltet selbstständig ab.
Anschließend fahren Sie die gewünschte untere Endlage an.
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie die gewünschte obere Endlage an.
Anschließend fahren Sie gegen den unteren, dauerhaft vorhandenen Anschlag. Wäh-
rend dieser Fahrt muss der Endlagen Status Indikator (ESI) angezeigt werden bevor
die Endlage erreicht wird.
▻ Der Rohrantrieb schaltet selbstständig ab.
