Einstellen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster - Set P5-E01 Einstellanleitung

Beide Endlagen löschen

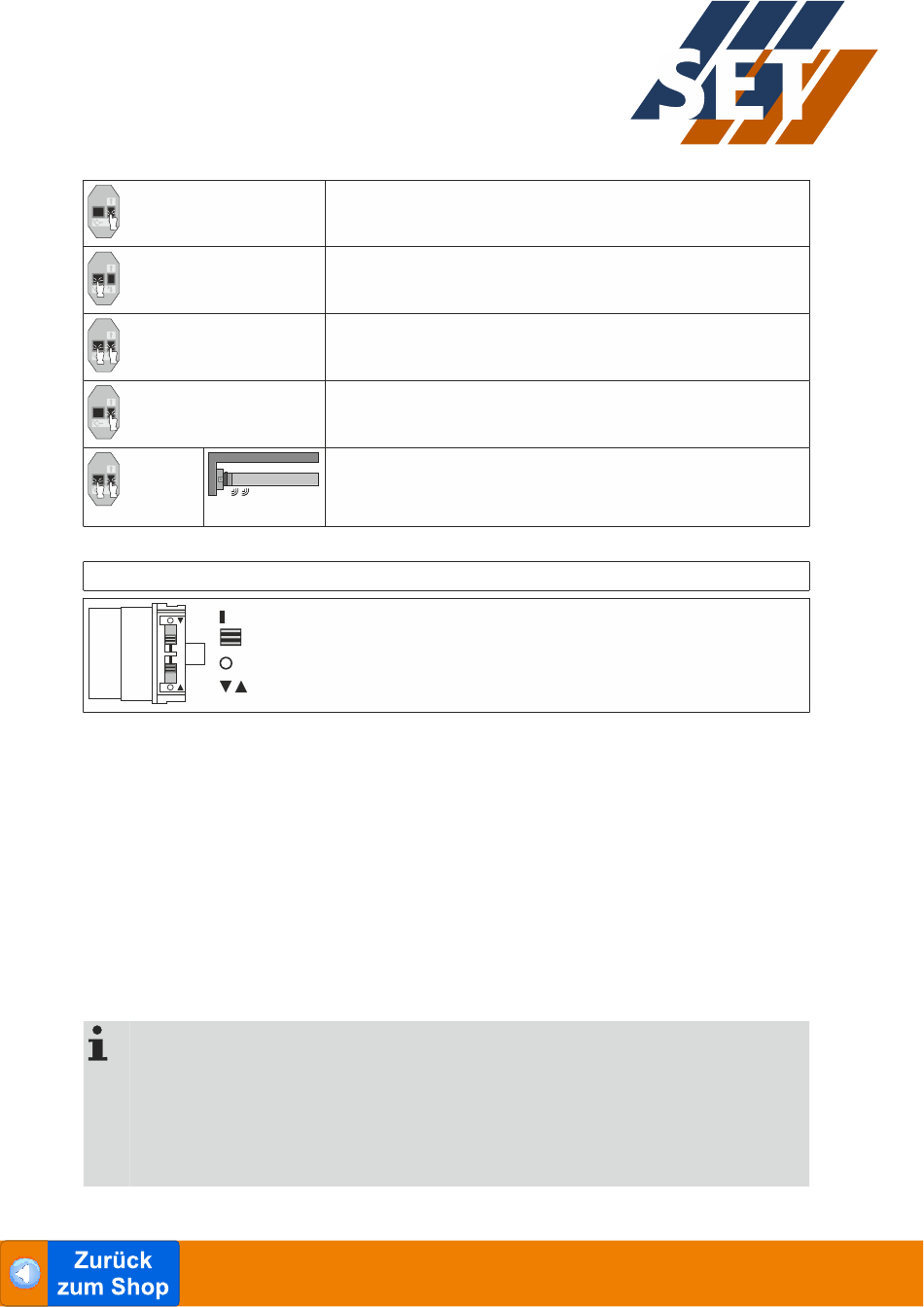

Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster

Intelligentes Installationsmanagement
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Der Antrieb speichert die Endlageneinstellung „Anschlag" dauerhaft ab, nachdem diese 3x angefahren wurde. Danach ist die In-
stallation abgeschlossen.
Es gibt 4 Möglichkeiten der Endlageneinstellung:
• Anschlag oben zu Anschlag unten
• Punkt oben zu Punkt unten
• Anschlag oben zu Punkt unten
• Punkt oben zu Anschlag unten
Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt,
nachdem diese 3-mal angefahren wurde.
Sollte der Rohrantrieb bei der Auf-/Abfahrt aufgrund eines Hindernisses vorzeitig abschal-
ten, so ist es möglich dieses Hindernis durch kurzes Fahren in die Gegenrichtung freizu-
fahren, es zu beseitigen und durch erneutes Auf-/Abfahren die gewünschte Endlage einzu-
stellen.
Bei Erstinstallation, Verwendung von Federn und der Endlageneinstellung „...zu Anschlag
unten" dreht sich die Wickelwelle in der unteren Endlage um ca. 1/4 Umdrehung weiter als
gewohnt. Dadurch erkennt der Rohrantrieb automatisch die Verwendung von starren Wel-
lenverbinder oder Federn. Der Rohrantrieb schaltet selbstständig ab.
S.E.T. GmbH
Lindenstraße 22
97892 Kreuzwertheim
Fahren Sie den Behang zwischen die Endlagen.
Drücken Sie die Programmiertaste und halten Sie diese gedrückt.
Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt.
Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge-
drückt.
Zusätzlich drücken Sie erneut die Programmiertaste.
▻ Die Quittierung erfolgt durch ein „Klack-Klack" des Rohrantriebes.
► Beide Endlagen sind gelöscht.
Programmier-Stellung
Schalter
Lösch-Stellung
Drehrichtungspfeile
