Demontage Des Mitnehmers Mit Sicherung An Der Abtriebswelle; Montage Und Demontage Des Mitnehmers Mit Separater Mitnehmersicherung; Montage Und Demontage Des Mitnehmers Mit Schraubverbindung; Montage Des Antriebs In Der Welle - Set P5-E01 Einstellanleitung

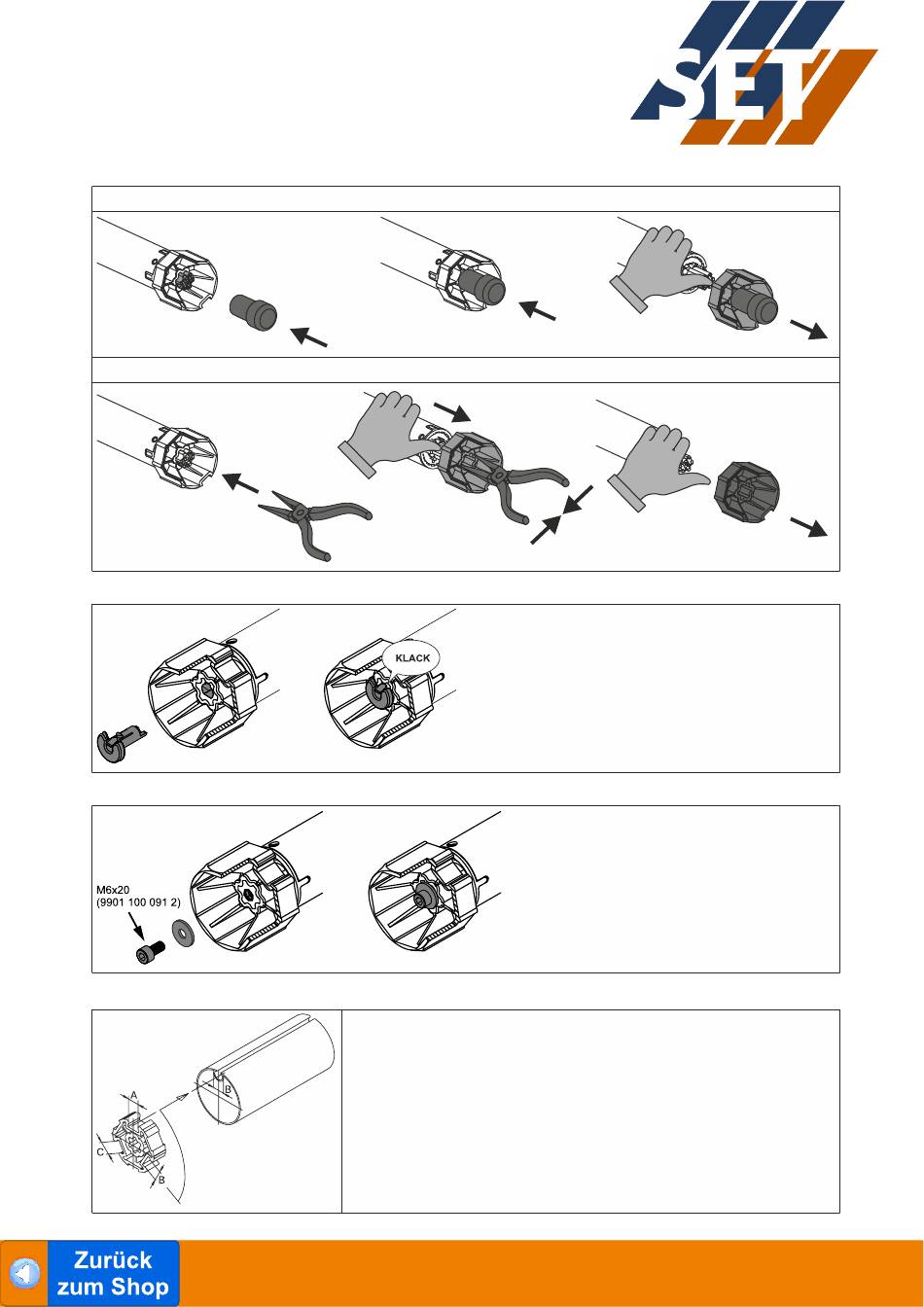

Demontage des Mitnehmers mit Sicherung an der Abtriebswelle

Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0
Demontage mit einer Spitzzange

Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung

Montage und Demontage des Mitnehmers mit Schraubverbindung

Montage des Antriebs in der Welle

S.E.T. GmbH S.E.T. GmbH S.E.T. GmbH
Lindenstraße 22 Lindenstraße 22 Lindenstraße 22
97892 Kreuzwertheim 97892 Kreuzwertheim 97892 Kreuzwertheim
2.
Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit-
nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen.
Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen
passgenauen Einbau des Antriebs.
10
