Einstellen Der Endlagen Mit Den Schaltern Am Antriebskopf; Intelligentes Installationsmanagement - Set P5-E01 Einstellanleitung

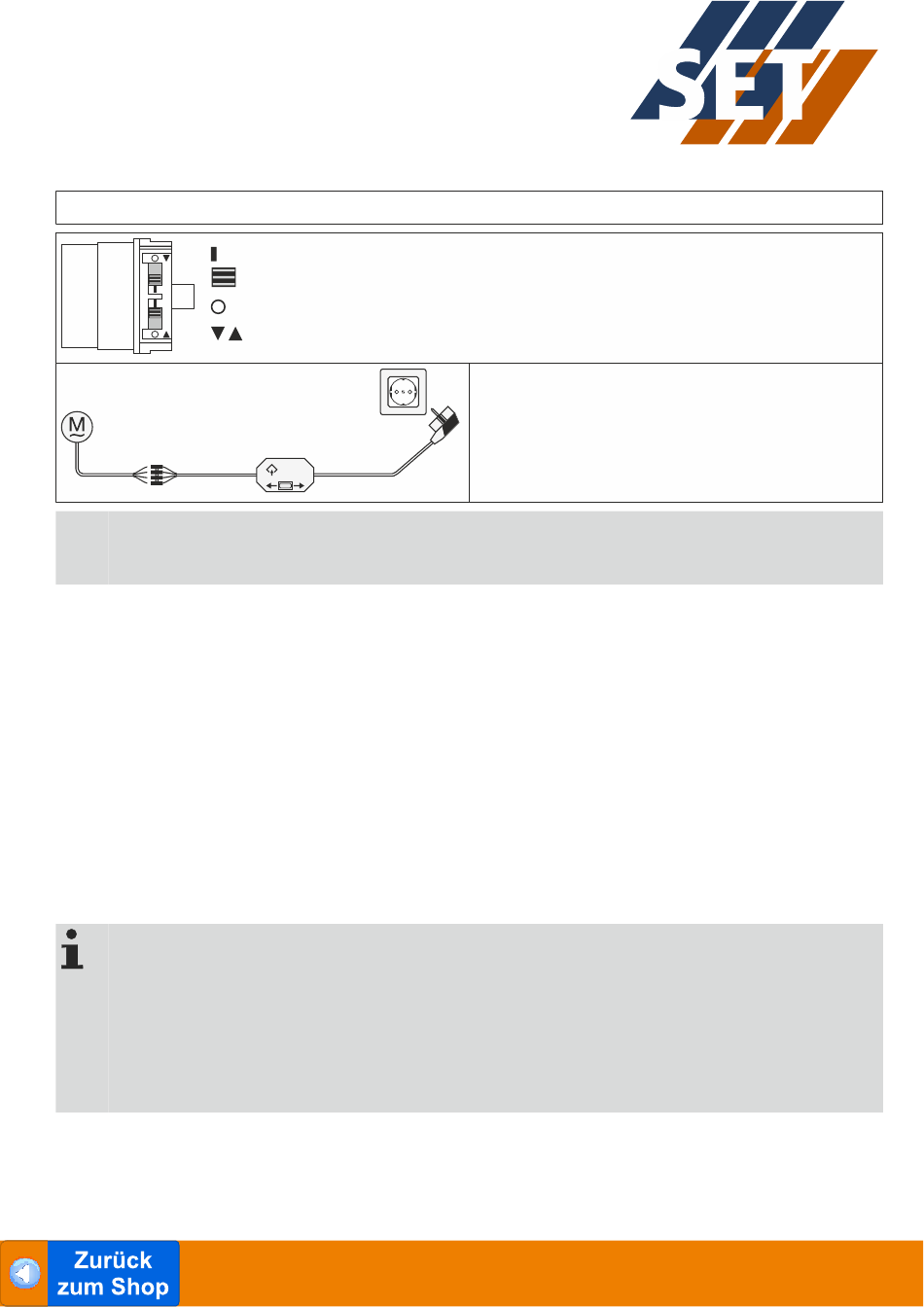

Einstellen der Endlagen mit den Schaltern am Antriebskopf

ACHTUNG
Die Schaltergarnitur ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die
Inbetriebnahme vorgesehen.

Intelligentes Installationsmanagement

Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Der Antrieb speichert die Endlageneinstellung „Anschlag" dauerhaft ab, nachdem diese 3x angefahren wurde. Danach ist die In-
stallation abgeschlossen.
Einstellen der Endlagen
Es gibt 3 Möglichkeiten der Endlageneinstellung:
• Anschlag oben zu Anschlag unten
• Punkt oben zu Punkt unten
• Punkt oben zu Anschlag unten
Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt,
nachdem diese 3-mal angefahren wurde.
Sollte der Rohrantrieb bei der Auf-/Abfahrt aufgrund einer Blockierung vorzeitig abschal-
ten, so ist es möglich diese Blockierung durch kurzes Fahren in die Gegenrichtung freizu-
fahren, es zu beseitigen und durch erneutes Auf-/Abfahren die gewünschte Endlage einzu-
stellen.
Bei Erstinstallation, Verwendung von Federn und der Endlageneinstellung „...zu Anschlag
unten" dreht sich die Wickelwelle in der unteren Endlage um ca. 1/4 Umdrehung weiter als
gewohnt. Dadurch erkennt der Rohrantrieb automatisch die Verwendung von starren Wel-
lenverbinder oder Federn. Der Rohrantrieb schaltet selbstständig ab.
Programmier-Stellung
Schalter
Lösch-Stellung
Drehrichtungspfeile
S.E.T. GmbH
Lindenstraße 22
97892 Kreuzwertheim
Verbinden Sie die Anschlusslitzen des Rohrantriebes farben-
gleich mit denen der Schnurtaster-Garnitur bzw. des Be-
dienelementes und schalten Sie die Netzspannung ein.
