LEDP2-300/NWS
Bestellnummer 05.0201
LEDP2-312/NWS
Bestellnummer 05.0202
LEDP2-600/NWS
Bestellnummer 05.0203
LEDP2-625/NWS
Bestellnummer 05.0204
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

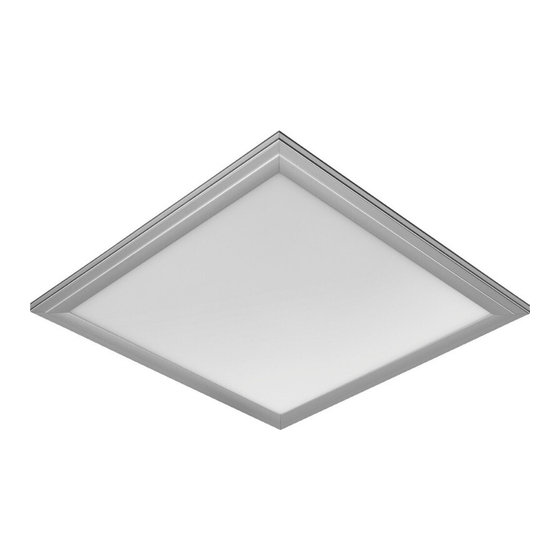

LED-Panel
Diese Anleitung richtet sich an Installateure
mit entsprechenden Fachkenntnissen. Bitte
lesen Sie die Anleitung vor der Installation
gründlich durch und heben Sie sie für ein spä-
teres Nachlesen auf.
1 Verwendungsmöglichkeiten
Das LED-Panel ist speziell für den Einbau in abge-
hängte Decken konzipiert. Mit dem Befestigungs-
set LEDP2-6HOLD ist auch eine hängende Mon-
tage möglich.
Vorteile des LED-Panels gegenüber herkömmli-
chen Lichtpanels:
— Energie sparend
— längere Lebensdauer
— geringere Wärmeentwicklung
— frei von Quecksilber, keine UV- oder IR-Strah-
lung
— kein Flackern, leuchtet sofort nach dem Ein-
schalten
Hinweise: Das LED-Panel ist nicht für Feucht -
räume geeignet. Die einzelnen LEDs im Panel kön-
nen nicht ausgetauscht werden.
2 Wichtige Hinweise
für den Gebrauch
Das LED-Panel entspricht allen relevanten Richt -
linien der EU und ist deshalb mit
net.
G
Das LED-Panel ist nur zur Verwendung im
Innenbereich geeignet. Schützen Sie es vor
Tropf- und Spritzwasser, hoher Luftfeuchtigkeit
und Hitze (zulässiger Einsatztemperaturbereich
0 – 40 °C).
Technische Daten
Abmessungen (Breite × Länge × Höhe)
Energieeffizienzklasse
Farbtemperatur
Farbkonsistenz
Farbwiedergabeindex (Ra)
Betriebsspannung
Leistung
Stromaufnahme
Energieverbrauch in 1000 Betriebsstunden
Lichtstrom
Lichtausbeute (Effizienz)
Lichtstärke
Nennlebensdauer
Schaltzyklen
Anlaufzeit
Dimmbar
Abstrahlwinkel
Quecksilbergehalt
Bemessungswert der Leistungsaufnahme
Bemessungslichtstrom
Bemessungslebensdauer
Lichtstrom am Ende der Lebenszeit
Leistungsfaktor
Anzahl der SMD-LEDs
G
Verwenden Sie zum Reinigen der Kunststoff-
scheibe nur ein trockenes oder leicht ange-
feuchtetes, weiches Tuch, niemals scheuernde
Reinigungsmittel oder Chemikalien.
G
Wird das LED-Panel zweckentfremdet oder
nicht fachgerecht installiert, kann keine Haftung
für daraus resultierende Sach- oder Personen-
schäden und keine Garantie für das LED-Panel
übernommen werden.
Soll das LED-Panel endgültig aus dem
Betrieb genommen werden, übergeben
Sie es zur umweltgerechten Entsorgung
einem örtlichen Recyclingbetrieb.
3 Montage
3.1 Einsetzen in eine abgehängte Decke
Das LED-Panel in die Deckenkonstruktion ein -
setzen.
3.2 Hängende Montage
Für eine hängende Montage wird das Befesti-
gungsset LEDP2-6HOLD benötigt. Für das Panel
LEDP2-312 / NWS sind zwei Sets erforderlich.
1) Die vier Schrauben (a), die sich an den Ecken
neben dem ungenutzten Loch befinden, heraus-
schrauben (Abb. 1).
2) Die vier Montagewinkel (b) mit den beiliegenden
8 Schrauben (4 × 10 mm) am Panelrahmen fest-
gekennzeich-
schrauben (Abb. 2). Bei dem Panel LEDP2-
312 / NWS ein zusätzliches Winkelpaar in der
Rahmenmitte festschrauben, damit der Rah-
men nicht durchhängen kann.
3) Die Montageseile in die Winkel einhaken
(Abb. 3).
LEDP2-300 / NWS
LEDP2-312 / NWS
295 × 295 × 10 mm 295 × 1195 × 10 mm 595 × 595 × 10 mm 620 × 620 × 10 mm
30 – 50 V
20 W
konstant 500 mA
20 kWh /1000 h
1550 lm
80 lm / W
1080 cd
20 W
1550 lm
30 000 h
1085 lm
0,96
96
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
LEDP2-600 / NWS
LEDP2-625 / NWS
A
4100 K ±100 K
< 0,6
> 80
35 – 55 V
42 W
konstant 1050 mA
42 kWh /1000 h
3400 lm
80 lm / W
1200 cd
30 000 h
15 000
< 0,7 s
ja
120°
0,0 mg
42 W
3400 lm
30 000 h
2380 lm
0,96
240
4) Jeweils das untere Teil (d) der Seilhalter heraus-
schrauben und die oberen Teile (c) im entspre-
chenden Abstand an die Decke schrauben.
5) Die unteren Halterteile (d) mit dem eingehakten
Panel in die Halterteile (c) an der Decke schrau-
ben.
6) Zum Einstellen der gewünschten Seillänge und
zum waagerechten Ausrichten des LED-Panels
nacheinander jeweils ein Seil festhalten. Die
Klemmhülse (e) etwas hereindrücken und dabei
das Seil entsprechend in die Hülse schieben
oder aus der Hülse herausziehen. Zum Fest-
klemmen des Seils die Hülse wieder loslassen.
7) Bei Bedarf das überstehende Seilende kürzen.
4 Elektrischer Anschluss
Der elektrische Anschluss darf nur durch eine
qualifizierte Fachkraft erfolgen! Es wird ein
Konstantstrom-Netzgerät mit folgenden Werten
benötigt:
Netzgerät
Ausgangs-
Belast -
strom
barkeit
Panel
LEDP2-300 / NWS
500 mA
20 W
LEDP2-312 / NWS
LEDP2-600 / NWS
1050 mA
42 W
LEDP2-625 / NWS
1) Das Anschlusskabel des Panels mit dem Netz-
gerät verbinden:
schwarze Ader = Minuspol
rote Ader = Pluspol
2) Das Netzgerät an das 230-V-Netz anschließen.
Änderungen vorbehalten.
a
b
c
d
e
A-1663.99.01.05.2015
MONACOR-
Netzgerät
PSCC-500D
PSCC-1050D
a
Œ
b

Ž
