Steca Grid coolcept Anschluss Seite 8

Anschluss von Energiezählern an StecaGrid
coolcept / coolcept fleX / coolcept³ / coolcept³ fleX
DE_V6

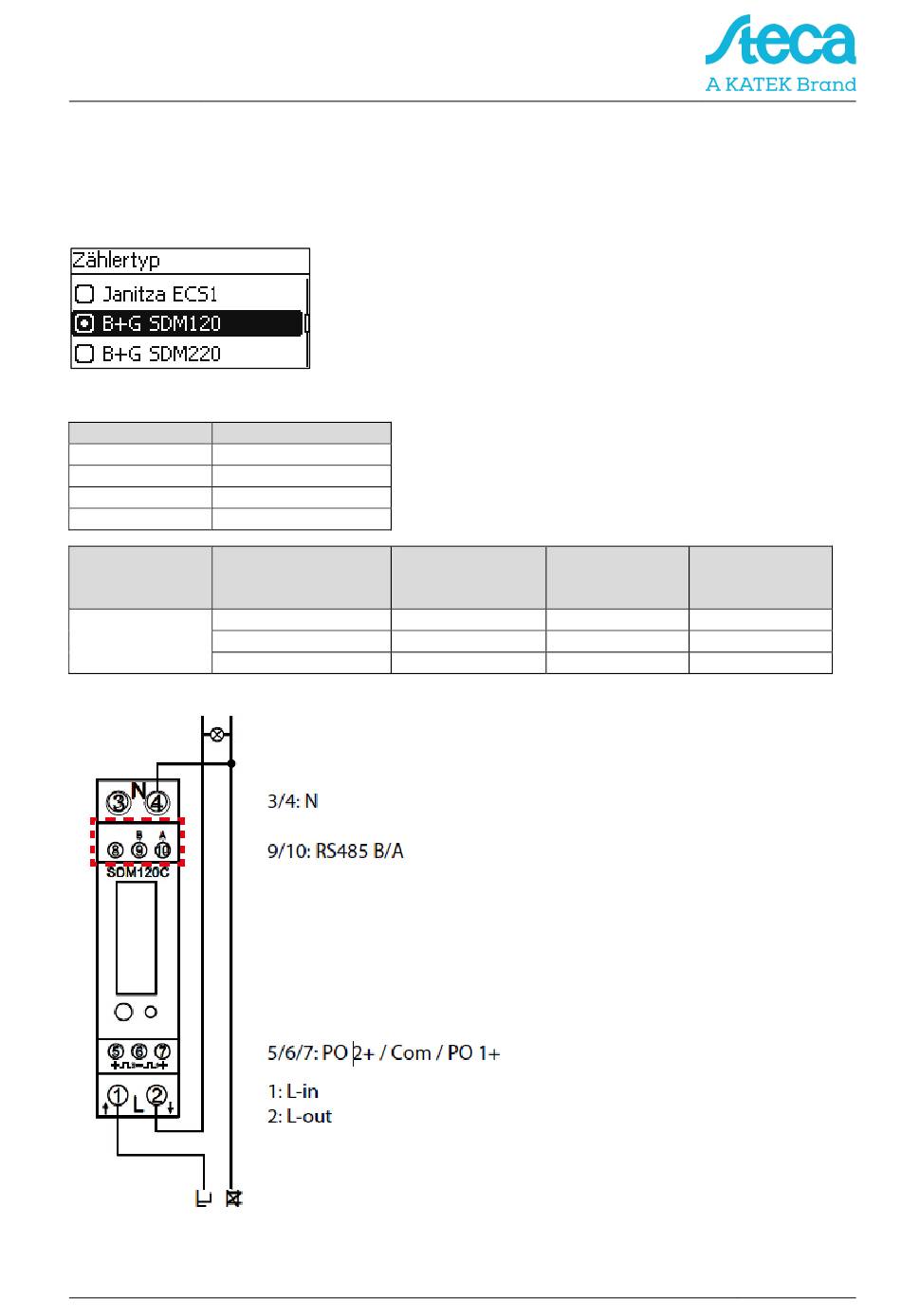

B+G SDM120-Modbus
Der einphasige Energiezähler wird unter Punkt „Zählertyp" im Energiemanagement der
Wechselrichter als „B+G SDM120" bezeichnet.
Einstellungen RS485 Schnittstelle am Energiezähler:
Menüpunkt Einstellungen
Adresse (Slave-ID) 1
Baudrate 2400 Baud
Parität None
Stoppbit 1
Geräte Anschluss
Kontakt / Pin
© 02/2020 KATEK Memmingen GmbH
coolcept / coolcept fleX /
coolcept³ coolcept³ fleX
(RJ10) (RJ45) COM2
1
2
3
Bus-Signal
6 Data A ≙ A
Data B ≙ B
7
8 Masse ≙ GND
Energiezähler
B+G SDM120
10
9
8
Seite 8 von 31
