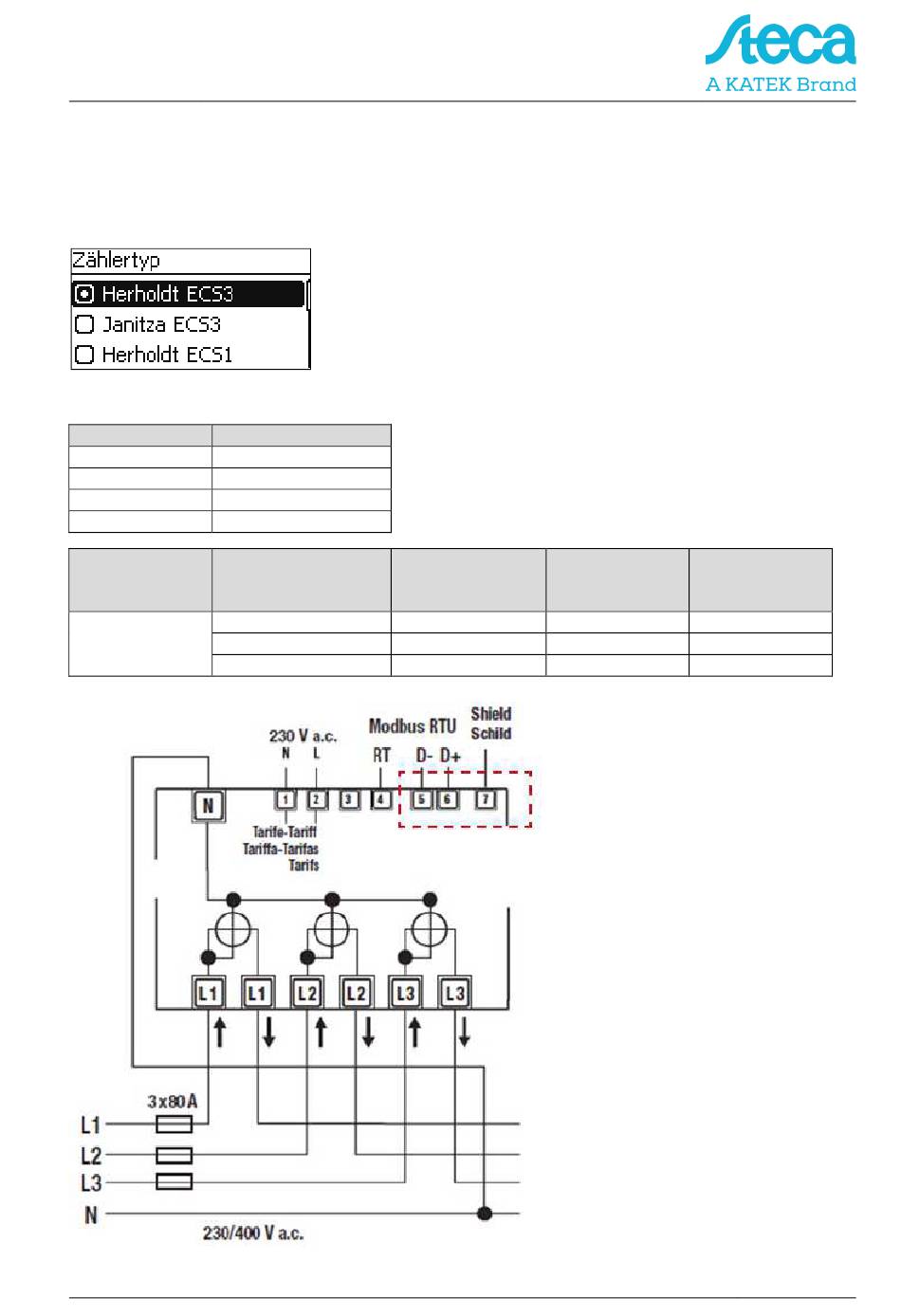

Steca Grid coolcept Anschluss Seite 16

Anschluss von Energiezählern an StecaGrid
coolcept / coolcept fleX / coolcept³ / coolcept³ fleX
DE_V6
Herholdt ECS3-80 B Modbus
Der dreiphasige Energiezähler wird unter Punkt „Zählertyp" im Energiemanagement der
Wechselrichter als „Herholdt ECS3" bezeichnet.
Einstellungen RS485 Schnittstelle am Energiezähler:
Menüpunkt Einstellungen
Adresse (Slave-ID) 1
Baudrate 19200 Baud
Parität None
Stoppbit 1
Geräte Anschluss
Kontakt / Pin
© 02/2020 KATEK Memmingen GmbH
(ECSEM 72)
coolcept / coolcept fleX /
coolcept³ coolcept³ fleX
(RJ10) (RJ45) COM2
1
2
3
Bus-Signal
Data A ≙ D+
6
7 Data B ≙ D-
8 Masse ≙ Schild
Energiezähler
Herholdt ECS3
6
5
7
Seite 16 von 31
